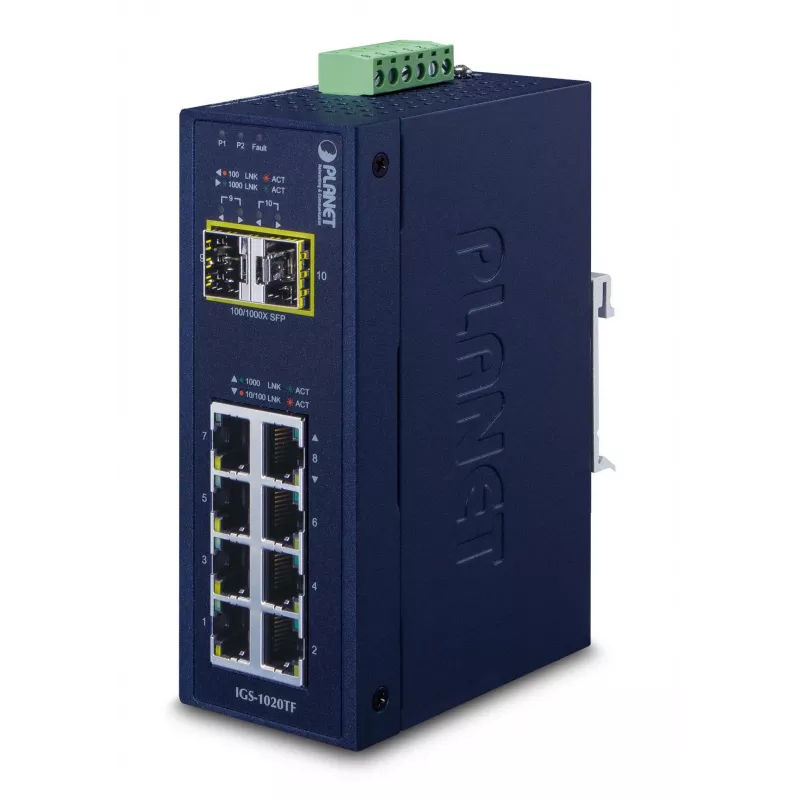

Haldamata kommutaator PLANET IGS-1020TF

PLANET IGS-1020TF on tööstusliku kvaliteediga haldamata Gigabit Etherneti kommutaator, mis on loodud usaldusväärseks võrgulaienduseks karmides keskkondades. Sellel on kaheksa 10/100/1000BASE-T RJ45 vaskporti ja kaks 100/1000BASE-X SFP kiudpesa IP30 metallkorpuses, varutoite sisenditega. Kommutaator töötab laias temperatuurivahemikus (−40 kuni 75 °C) ja toetab DIN-liistule või seinale paigaldamist, võimaldades paindlikku paigaldust tööstus-, valve- ja välikappide stsenaariumides.

Eelised

IGS-1020TF pakub blokeerimata juhtmekiirusel kommuteerimisvõimekust 20 Gbit/s lülitusvõimsuse ja 4000-kirjelise MAC-aadressitabeliga tõhusaks liikluse edastamiseks. Kahe mini-GBIC SFP pesaga saab valida 100BASE-FX või 1000BASE-SX/LX transiivereid, et sobituda vajaliku kauguse ja kiirusega. Tugev IP30 metallkorpus ja lai töötemperatuur tagavad elektromagnetilise ja keskkonnaalase vastupidavuse, samas kui kahe alalis-/vahelduvvoolu sisend automaatse ülelülitusega suurendab süsteemi käideldavust. Energiasäästufunktsioonid, sealhulgas IEEE 802.3az tugi ja lingi katkemise/kaabli pikkuse põhine võimsuse skaleerimine, vähendavad energiatarbimist.

Sobib

• Tööstusautomaatika võrgud ja tehaste põrandad
• IP-valve ja kaugseire süsteemid
• Liiklusjuhtimiskapid ja välistingimustes kasutatavad võrgukapid
• Võrgu üleslingid magistraalkommutaatoritesse ja seirekeskustesse üle fiiberoptika

Peamised spetsifikatsioonid

• Pordid: 8 × 10/100/1000BASE-T RJ45, 2 × 100/1000BASE-X SFP
• Lülitusvõimsus: 20 Gbit/s; MAC-tabel: 4000 kirjet
• Toide: Kahe sisendiga 12–48 V alalisvool või 24 V vahelduvvool (varundatav)
• Töötemperatuur: −40 kuni 75 °C
• Korpus: IP30 tugev metallkorpus; paigaldus: DIN-liist või sein
• Standardid: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.1p, 802.3az
• Kaal: 0,54 kg

Kasutusjuhend

Paigaldage IGS-1020TF DIN-liistule või kinnitage seinale sobivas kapis. Kui on vaja fiiberoptilist üleslinki, sisestage SFP transiiverid mini-GBIC pesadesse ja ühendage fiiberoptilised kaablid; vastasel juhul ühendage seadmed Cat5e/6 kaablitega RJ45 portidesse. Andke toide primaarsisendi kaudu ja ühendage varutoiteallikas sekundaarsisendisse, et võimaldada automaatset ülelülitust. Haldamata kommutaator ei vaja tarkvaralist seadistamist; see loob automaatselt ühenduse kiiruse ja dupleksi ning toetab automaatset MDI/MDI-X kaablitüübi tuvastamiseks.

Soovitused

Kasutage sobivaid SFP transiivereid (100BASE-FX või 1000BASE-SX/LX), et vastata kauguse nõuetele, tagage korralik maandus ja liigpingekaitse elektriliselt mürarikkas keskkonnas ning ühendage varutoiteallikas kõrge käideldavuse säilitamiseks. Optimaalse energiasäästu saavutamiseks kasutage võimalusel lühemaid kaablikoridore ja lubage IEEE 802.3az-ühilduvad lõpp-punktid.
