Hallatav kommutaator PLANET IP30 Industrial L3 8-Port Gigabit Ethernet

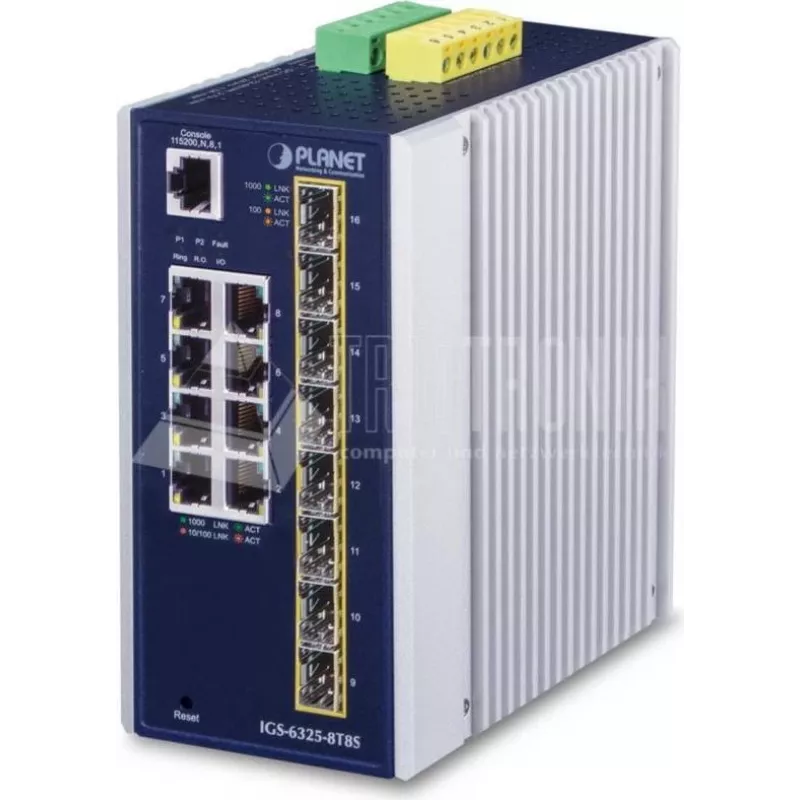

PLANET IGS-6325-8T8S on tööstuslik IP30 metallkorpusega Layer 3 hallatav kommutaator, millel on kaheksa 10/100/1000BASE-T vaseporti ja kaheksa 100/1000/2500BASE-X SFP fiiberoptilist porti. Kommutaator pakub blokeerimata andmevahetusmahtu ja juhtmekiirusel läbilaskevõimet kuni 56 Gbps, töötades laias temperatuurivahemikus nõudlikele tööstuskeskkondadele. See toetab topelt alalisvoolu 12–48V ja vahelduvvoolu 24V varutoite sisendeid ning pakub haldusliideseid, sealhulgas konsooli, veebi ja SNMPv3.

Eelised

IGS-6325-8T8S ühendab Layer 3 IPv4/IPv6 marsruutimise ja OSPFv2 toe töökindlate Layer 2 funktsioonidega nagu 802.1Q VLAN, Q-in-Q, privaatne VLAN, MSTP, agregeeritud ühendus, IGMP/MLD järelkuulamine ja Layer 2–4 QoS. See sisaldab tööstusfunktsioone nagu kiire varurõnga taaste (G.8032 ERPS), digitaalne sisend/väljund väliste alarmide jaoks, SFP DDM diagnostika ja täiustatud küberturve koos SSHv2, TLS/SSL-iga. Seade on disainitud pidevaks tööks varutoite ja sündmuste/hoiatuste mehhanismidega (SMTP/SNMP lõks, rikkealarm).

Sobib

• Tööstuslike automaatikavõrkude ja tehasepõrandatele, mis integreerivad SCADA ja HMI süsteeme
• Telekomi ja operaator-Etherneti rakendustele, mis nõuavad IEEE 1588 ajastust ja MEF teenuseedastust
• Suure läbilaskevõimega serveri- või magistraalühendustele vase ja fiibri kaudu

Peamised tehnilised andmed

• Pordid: 8 × 10/100/1000BASE-T vask, 8 × 100/1000/2500BASE-X SFP
• Kommuteerimisvõimsus: kuni 56 Gbps
• Kihi tugi: Layer 2 ja Layer 3 (IPv4/IPv6 marsruutimine, OSPFv2)
• Varutoite sisendid: topelt alalisvool 12–48V ja vahelduvvool 24V
• Töötemperatuuri vahemik sobilik tööstuslikuks kasutuseks (täpsustatud tootedokumentatsioonis)
• Haldus: Veebi GUI, konsool, Telnet, SNMPv3
• Turvalisus: ACL (L2–L4), 802.1X, DHCP järelkuulamine, IP allikavalve, dünaamiline ARP kontroll
• Vastupidavus: G.8032 ERPS, MSTP, kiire taaste (~10 ms rõngastopoloogias)
• Lisafunktsioonid: SFP DDM diagnostika, digitaalne sisend/väljund väliste alarmide jaoks, Modbus TCP tugi

Kasutusjuhend

Paigaldage IGS-6325-8T8S DIN-liistule või sobivale kinnitusalusele kaitstud tööstuskappi ja ühendage toide mõlemasse varutoite sisendisse, kui see on saadaval. Ühendage vasksed seadmed Gigabit RJ-45 portidesse ja fiiberlingid sobivate SFP-transiiverite kaudu SFP pesadesse. Juurdepääs seadmele esmaseks seadistamiseks toimub konsoolipordi või sisseehitatud veebi GUI kaudu; soovitatav on turvaline kaugjuhtimine SNMPv3 või SSHv2/TLS-i kaudu. Seadistage VLAN-id, marsruutimine (IPv4/IPv6), QoS ja koondamisfunktsioonid (ERPS/MSTP) vastavalt võrgukavandile ja lubage Modbus TCP, kui integreerimine SCADA/HMI-ga on vajalik.

Soovitused

Kasutage sobivaid SFP-transiivereid, mis on hinnatud vajaliku kauguse ja temperatuurivahemiku jaoks, lubage kriitiliste paigaldiste puhul varutoite sisendid ja rakendage turvaliseks halduseks SNMPv3 või SSHv2/TLS-i. Ajatundlike rakenduste puhul seadistage IEEE 1588 või sünkroone Ethernet ja lubage ERPS või MSTP kiire lingitaaste saavutamiseks.
