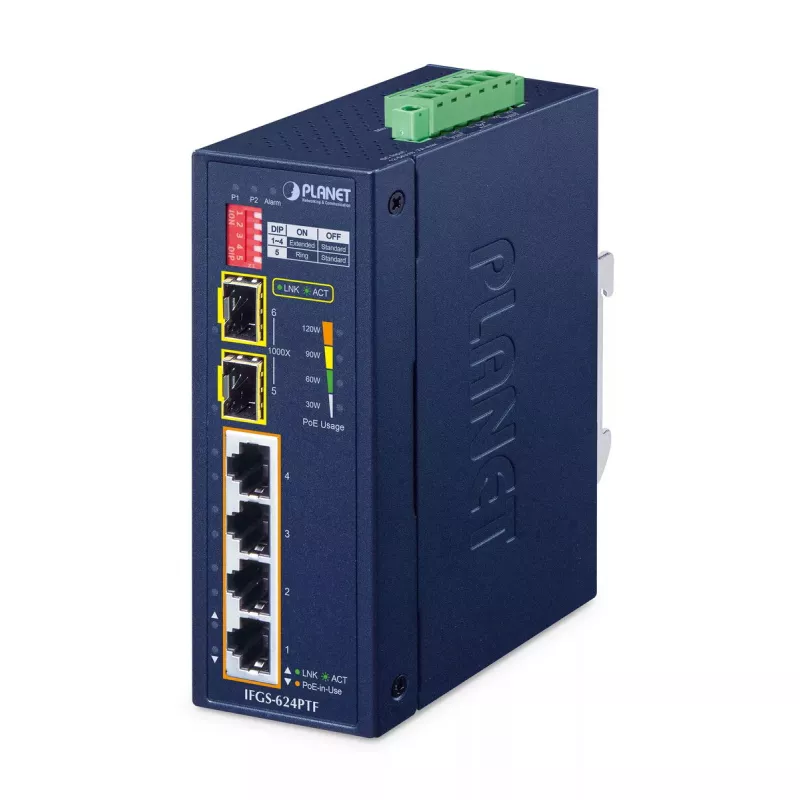

Haldamata kommutaator PLANET IFGS-624PTF 4 pordiga Fast Ethernet PoE

PLANET IFGS-624PTF on haldamata tööstuslik Fast Ethernet PoE+ kommutaator nelja 10/100BASE-TX PoE+ pordi ja kahe 1000BASE-X SFP fiiberüleslüli pordiga. IP40 metallkorpuses ja 12–54V alalisvoolu kahekordset sisendtoidet toetav seade edastab kuni 120 W PoE koguvõimsust ja töötab laias temperatuurivahemikus -40 kuni 75 °C. Kompaktne DIN-rööpale / seinale paigaldatav disain ja ühenda-ja-käivita toimimine muudavad selle sobivaks otsekoheseks kasutuselevõtuks karmides või piiratud ruumiga tööstuskeskkondades.

Eelised

IFGS-624PTF pakub täielikku 802.3at PoE+ tuge neljal Fast Ethernet pordil koguvõimsuse eelarvega kuni 120 W, kahte SFP üleslüli pikkade vahemaade jaoks gigabitikiirusel fiiberühenduse kaudu ning ülikiiret ringi taastamist tõrketaluvuseks. Sellel on lai 12–54V alalisvoolu sisend võimsuse suurendamise võimega, kahekordsed toitesisendid liiasuseks, töökindel ESD- ja liigpingekaitse ning selged PoE kasutuse LED-indikaatorid reaalajas jälgimiseks.

Sobib

• Tööstuslike automaatikavõrkude ja PROFINET-rakenduste jaoks
• Väikeste tehasetasandi või masinataseme Ethernet- ja PoE-seadmete ühendamiseks
• Kaugüleslüliks fiibri abil hoonete, kappide või jaotuspunktide vahel
• Piiratud ruumiga paigaldisteks (DIN-rööpale või seinale kinnitatav)

Peamised tehnilised andmed

• Pordid: 4 × 10/100 Mbit/s PoE+ RJ-45, 2 × 1000BASE-X SFP
• PoE: IEEE 802.3at PoE+, kogueelarve kuni 120 W; pikendusrežiim toetab 25 W pordi kohta kiirusel 10 Mbit/s kuni 250 m kaugusel
• Kommuteerimisvõimsus: 4,8 Gbit/s; MAC-aadressitabel: 4000 kirjet
• Toitesisend: kahekordne 12–54V alalisvool võimsuse suurendamisega kuni 54V alalisvooluni
• Töötemperatuur: -40 kuni 75 °C
• Kaitse: Ethernet ESD ±6 kV kontakt/õhk, liigpingekindlus ±6 kV
• Vormitegur: DIN-rööpale / seinale paigaldatav; IP40 metallkorpus; kaal 0,613 kg

Kasutamine

Paigaldage IFGS-624PTF DIN-rööpale või kinnitage seinale oma tööstuslikus korpuses. Ühendage kaks alalisvoolu allikat kahekordsete toitesisendite klemmidega, et võimaldada liiasust ja automaatset ümberlülitust. Ühendage võrguseadmed nelja RJ-45 PoE+ porti ja sisestage ühilduvad 1000BASE-X SFP transiiverid SFP-pesadesse fiiberüleslüli jaoks. Vaikimisi töötab seade standardses PoE-režiimis; kasutage sisseehitatud DIP-lüliteid, et seada ühe klahvi ringirežiim või lülitada pordid pikendusrežiimi, kui on vaja pikemat PoE ulatust (kuni 250 m kiirusel 10 Mbit/s).

Soovitused

Usaldusväärseks tööks tööstuslikes rakendustes kasutage sobivaid ühemoodilisi või mitmemoodilisi SFP-mooduleid, mis vastavad nõutavale fiibri kaugusele, pakkuge liiasuseks kahekordseid alalisvoolu toitesisendeid ja konfigureerige DIP-lüliti, et lubada ühe klahvi ring kiireks taastamiseks ja pikendusrežiim ainult siis, kui kaablitraktid ületavad 100 m.
