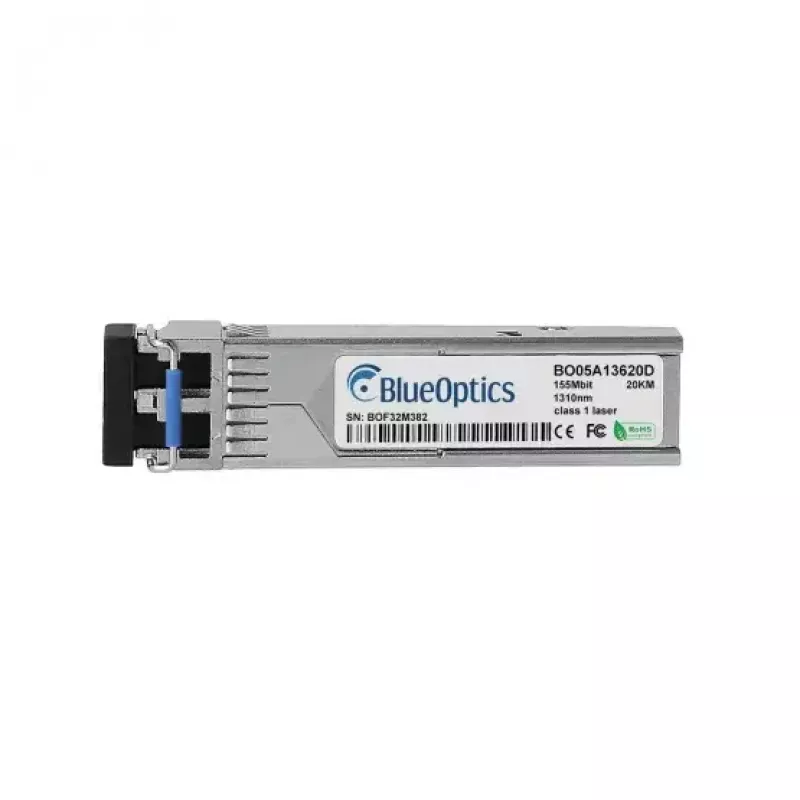

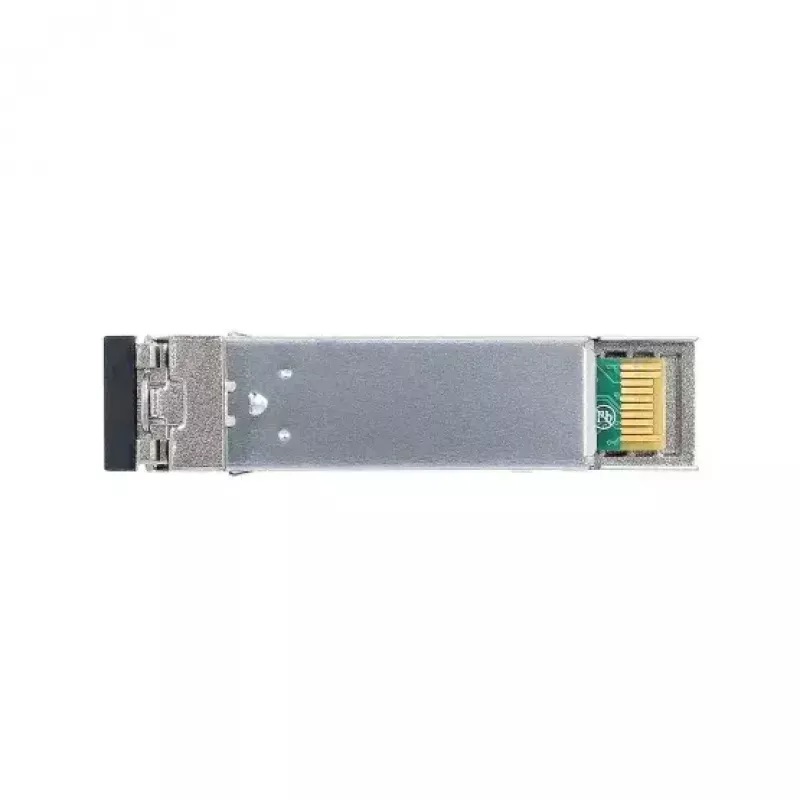

SFP-transiivermoodul BlueOptics AFCT-5760TPZ-BO 100 Mbit/s 1310 nm

BlueOptics AFCT-5760TPZ-BO on SFP-kiudoptiline transiivermoodul, mis on mõeldud ühemoodilistele linkidele nominaalse andmeedastuskiirusega 100 Mbit/s ja optilise lainepikkusega 1310 nm. Metallkorpusesse paigutatud ja 3,3 V toiteallikast töötav moodul toetab LC-dupleksühendusi ning vastab CE-, FCC- ja RoHS-standarditele. Avaldatud keskmine rikkevaba tööaeg (MTBF) on 1 000 000 tundi, mistõttu sobib see kasutamiseks võrguseadmetes, mis aktsepteerivad standardseid MSA-ühilduvaid SFP-mooduleid.

Eelised

Moodul ühendab kompaktse SFP-vormiteguri metallkorpusega, tagades mehaanilise vastupidavuse ja termilise stabiilsuse. Vastavus CE-, FCC- ja RoHS-nõuetele tagab regulatiivse vastavuse ja ohtlike ainete puudumise. Ühemoodiline 1310 nm optiline liides ja LC-duplekspistik võimaldavad kulutõhusaid kiudoptilisi linke pikemate vahemaade tagant võrreldes multimoodiliste alternatiividega, samas kui määratud MTBF näitab pikka tööiga, mis sobib pidevaks võrgutööks.

Sobib kasutamiseks

• Punkt-punkti ühemoodilised kiudoptilised ühendused kuni tüüpilise 20 km kaugusel
• Integreerimine lülititesse, ruuteritesse ja salvestussüsteemidesse, mis aktsepteerivad MSA SFP-transiivereid
• Kiudoptilised lingid, mis nõuavad 100BASE-LX Etherneti või sarnast 100 Mbit/s optilist liidest

Peamised tehnilised andmed

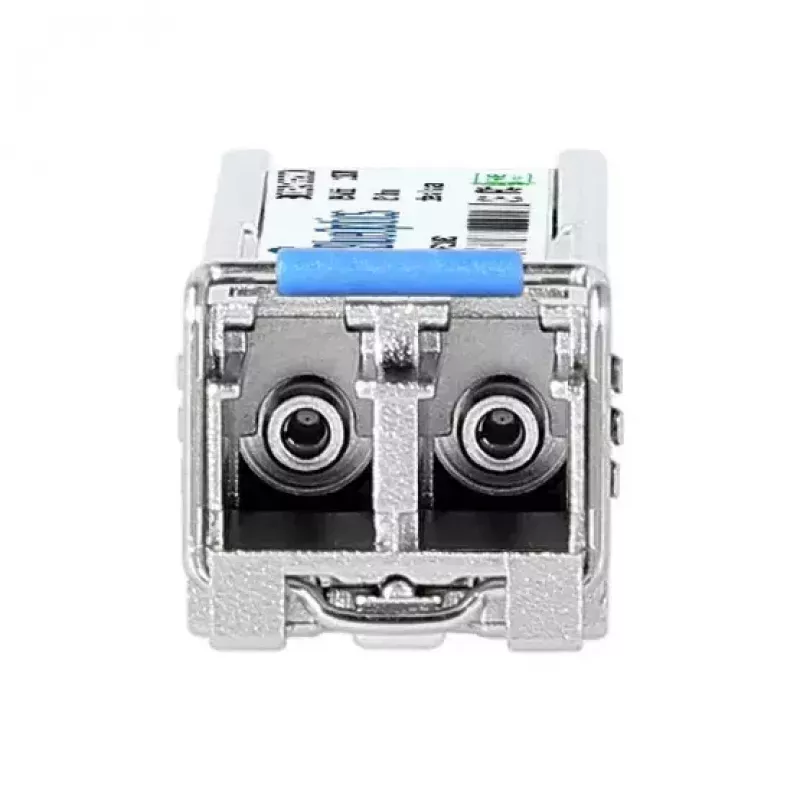

• Liidese tüüp: SFP (LC-dupleks)
• Maksimaalne andmeedastuskiirus: 100 Mbit/s
• Töölainepikkus: 1310 nm
• Toiteallikas: 3,3 V sisend
• Korpus: metall
• Tüüpiline MTBF: 1 000 000 tundi
• Toote värv: metallik
• Kaal: umbes 0,02 kg

Kuidas kasutada

Sisestage BlueOptics AFCT-5760TPZ-BO ühilduva võrguseadme vabasse SFP-pessa, järgides hostseadme tootja kuumvahetuse ja käsitsemise juhiseid. Ühendage LC-dupleks ühemoodiline paigalduskaabel mõlemas otsas olevate transiiverite vahel, jälgides õiget saatja/vastuvõtja polaarsust, ja toiteallikaks hostseadet ettenähtud 3,3 V toitega. Seadistage võrguseadme sätted (kiirus, dupleks ja lingiprotokollid) vastavalt seadme nõuetele; moodul töötab läbipaistvalt 100 Mbit/s optilise liidesena. Kui host toetab digitaalset diagnostikat (DDM/DOM), lubage või päringu need funktsioonid vastavalt seadme dokumentatsioonile optiliste parameetrite jälgimiseks.

Soovitused

Käsitsege transiiverit ESD ettevaatusabinõusid järgides, hoidke kiudoptilised pistikud puhtad, et tagada optimaalne optiline jõudlus, ja kontrollige enne paigaldamist ühilduvust hostseadme püsivaraga või müüja ühilduvusloendiga. Usaldusväärsete 20 km linkide jaoks kasutage sobivat ühemoodilist kiudu ja LC-duplekspaigalduskaableid ning veenduge, et mõlemad otsad kasutavad sobivaid optilisi spetsifikatsioone (1310 nm ühemoodiline). Jälgige regulaarselt lingi olekut ja optilist diagnostikat, kui see on saadaval.
