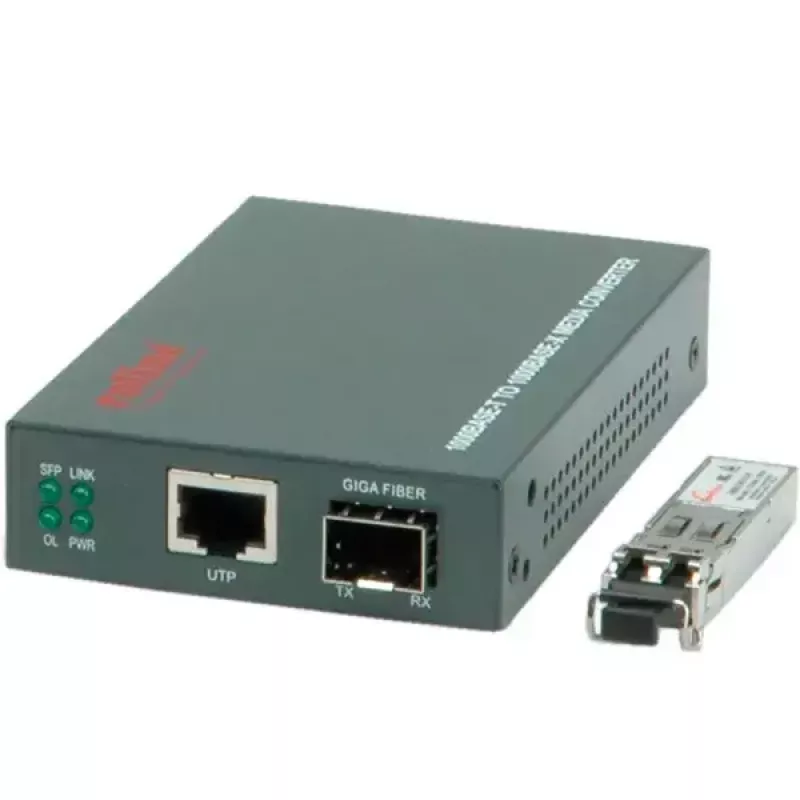

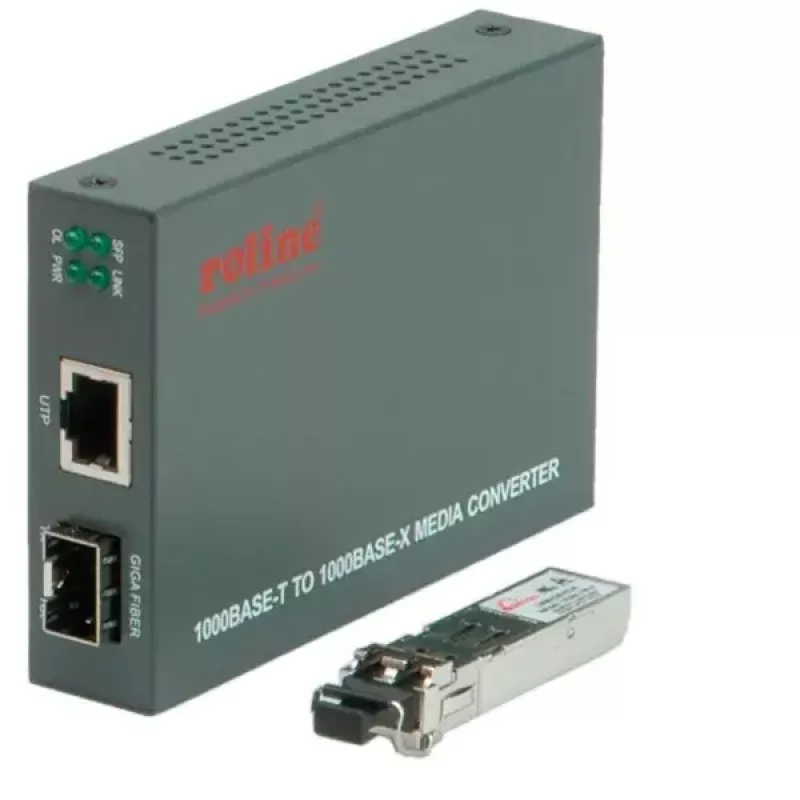

Gigabit Converter ROLINE 21.13.1069 RJ45 to LC

ROLINE'i gigabitmuundur 21.13.1069 võimaldab meediumi teisendamist varjestatud RJ-45 vaskühenduse ja LC mitmemoodilise kiudoptilise ühenduse vahel kiirustel kuni 1000 Mbps. Kaasas on eelkonfigureeritud Mini-GBIC (SX/LC mitmemoodiline), muundur toetab kiuulatust kuni 500 m üle 50/125 µm mitmemoodilise kiu ning on mõeldud vask- ja kiudsegmentide integreerimiseks segakaabeldusvõrkudes.

Eelised

Selle muunduri abil toimub kõigi Etherneti pakettide läbipaistev teisendamine ilma paketi pikkuse piiranguteta ning see toetab automaatläbirääkimist ja Auto-MDI/MDI-X RJ-45 pordil. Seade pakub lingi läbipääsu vase ja kiu vahel, SFP-ühilduvat kiudühendust paindlike kiudtransiiveri valikute jaoks ning valikulisi paigaldusvõimalusi, sealhulgas DIN-liistule või keskse šassii paigaldamist tsentraliseeritud toite ja valikulise liiasuse saavutamiseks. See on standarditele vastav (IEEE 802.3ab, 802.3z) ja väikese energiatarbega.

Sobib

• Gigabit-vasklülitite või -seadmete ühendamiseks mitmemoodiliste LC-kiudlinkidega
• Võrgusegmentide pikendamiseks kuni 500 m üle 50/125 µm mitmemoodilise kiu
• Keskkondadesse, mis nõuavad läbipaistvat meediumiteisendust SFP paindlikkusega

Peamised tehnilised andmed

• Võrgupordid: 1x varjestatud RJ-45, 1000 Mbps, automaatläbirääkimine, Auto-MDI/MDI-X; 1x SFP-pistik eelkonfigureeritud Mini-GBIC-ga (SX/LC mitmemoodiline)
• Kiu ulatus: kuni 500 m, kasutades 50/125 µm mitmemoodilist kiudu (RC-1000SX/LC)
• Standardid: IEEE 802.3ab, IEEE 802.3z
• Toide: tööpinge +5 kuni +12 V DC (±5%), max tarbimine 2 W @ 7,5 V
• Mõõdud (L×S×K): 108 × 72,5 × 23 mm
• Komplekti kuulub: muundur, toiteplokk, ROLINE Mini-GBIC moodul SX/LC mitmemoodiline (21.14.3500), kasutusjuhend

Kasutamine

Paigaldage eelkonfigureeritud Mini-GBIC SFP-pessa, kui see pole juba ühendatud, ühendage varjestatud RJ-45 vaskkaabel RJ-45 porti ja mitmemoodiline LC-kiud LC-pistikusse. Andke sobiv alalispinge määratud vahemikus. Muundur alustab automaatläbirääkimist ühenduspartneriga ja loob lingi läbipääsu vase ja kiu vahel. Rack- või tsentraliseeritud paigalduse korral paigaldage seade ühilduvasse keskšassiisse või kinnitage see vajadusel DIN-liistule.

Soovitused

Kasutage määratud 500 m ulatuse saavutamiseks 50/125 µm mitmemoodilist kiudu ja veenduge, et Mini-GBIC tüüp (SX/LC mitmemoodiline) ühtib kiu ja kaugtransiiveri omadustega. Hoidke toide vahemikus +5 kuni +12 V DC ning järgige varjestatud RJ-45 kaabelduse integreerimisel kiudinfrastruktuuri maanduse ja varjestuse parimaid tavasid.
