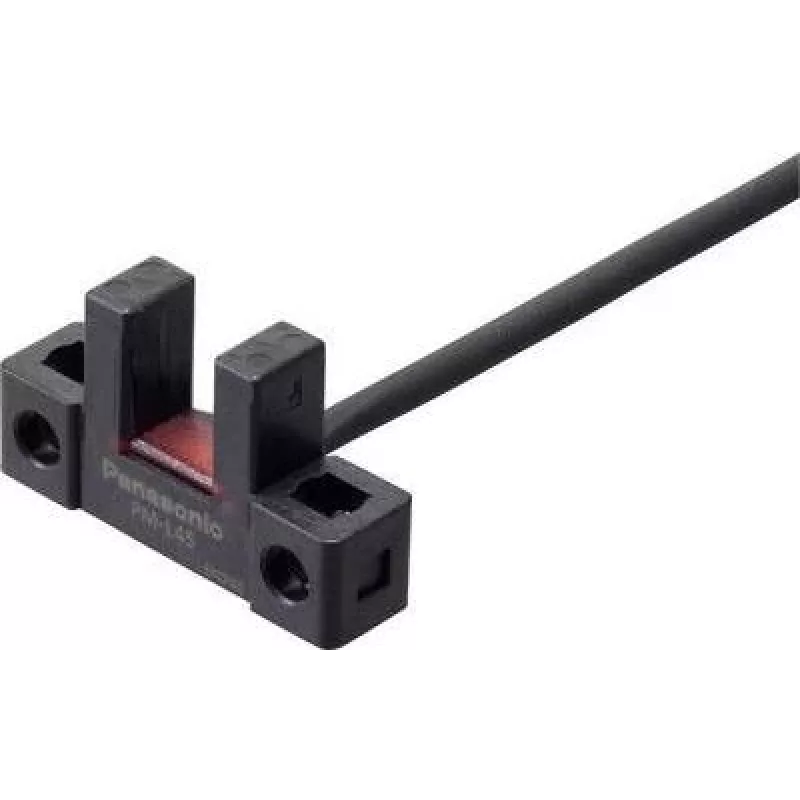

Fotoelektriline kahvelsensor Panasonic PM-L45-P-C3 L-tüüp, 5–24 V alalisvool, valgus/pimedus lülitus

Panasonic PM-L45-P-C3 on L-tüüpi fotoelektriline kahvelsensor, mis on mõeldud täpseks kontaktivabaks tuvastamiseks automatiseerimis- ja koostekeskkondades. Kompaktne kahvelprofiil võimaldab tuvastuskiirel läbida kahe haru vahelt, võimaldades väikeste osade, siltide, servade või pilude tuvastamist konveieriliinidel. Anduril on lai alalisvoolu toitevahemik ja see toetab nii valgus- kui pimeduslülitust, pakkudes paindlikku integreerimist olemasolevatesse juhtimissüsteemidesse.

Eelised

Kahvelkonstruktsioon tagab õhukeste või ebakorrapäraste objektide stabiilse korratava tuvastuse ilma mehaanilise kontaktita. Lai toitepinge sobivus tagab ühilduvuse kontrollerite ja juhtimisseadmetega, mille toide on vahemikus 5 kuni 24 V alalisvoolu. Valitav valgus-/pimeduslülitus suurendab paigaldamise paindlikkust ja lihtsustab juhtmeloogikat. Vastupidav korpus ja kompaktne jalajälg muudavad selle sobivaks kitsastesse masinaruumidesse ja lihtsaks monteerimiseks tootmisrakkudes.

Sobib

• Väikeste osade ja komponentide tuvastamine konveieritel
• Sildi olemasolu ja servade tuvastamine pakendiliinidel
• Osade positsioneerimine ja loendamine koostepinkides
• Kanga serva või pilu tuvastamine materjalikäsitluses

Peamised tehnilised andmed

• Anduri tüüp: L-tüüpi kahvel-fotoelektriline andur
• Toitepinge vahemik: 5–24 V alalisvool
• Lülitusrežiimid: valgus- ja pimeduslülitus valitav
• Väljundi tüüp: diskreetne lülitusväljund sobiv digitaalsisenditele
• Tuvastusmeetod: läbikiire/vastanduv kahvelpaigutus
• Kinnitus: kompaktne kahvelvorm paneeli- või kronsteinkinnituseks
• Konstruktsioon: tööstuslik korpus projekteeritud tootmiskeskkondadesse

Kasutamine

Paigaldage kahvel nii, et tuvastatav objekt läbib harude vahelt ja katkestab või peegeldab tuvastuskiire vastavalt valitud režiimile. Ühendage andur alalisvoolu toiteallikaga määratud 5–24 V vahemikus ja juhtige väljund juhtsisendisse või kontrollerisse vastavalt tootja juhtmestiku soovitustele. Valige valgus- või pimeduslülitus sõltuvalt sellest, kas tuvastus peaks toimuma kiire olemasolul või katkestamisel. Reguleerige anduri joondust ja kindlat kinnitust, et tagada töö ajal ühtlane tuvastusjõudlus.

Soovitused

Usaldusväärseks pikaajaliseks tööks kontrollige joondust pärast esmast paigaldamist ja pärast mis tahes mehaanilisi muudatusi liinil. Kasutage valgus-/pimeduslülituse valikut, et sobitada see oma kontrolleri loogikaga ja minimeerida juhtmestiku muudatusi. Kaitske andurit liigse mustuse või otsese löögi eest ning järgige perioodilist puhastamist, et säilitada väikeste või madala kontrastsusega sihtmärkide ühtlane tuvastus.
