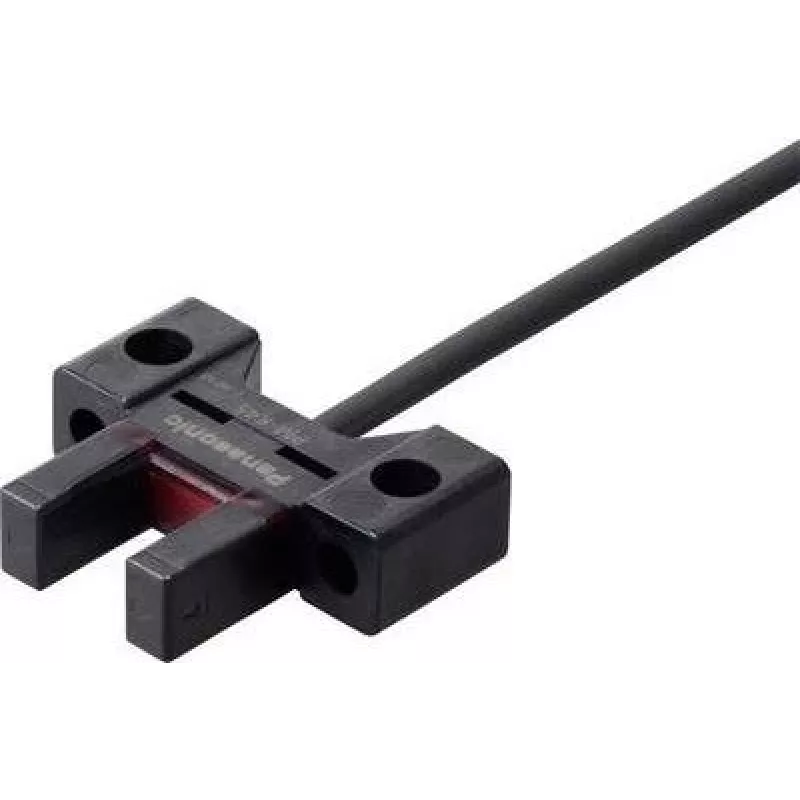

Fotoelektriline andur Panasonic PM-K45 K-tüüpi kahvelvalgusvõre, 5–24 V alalisvool, valgusele/saledusele lülituv

Panasonic PM-K45 on K-tüüpi kahvelfotoelektriline andur, mis on loodud usaldusväärseks objektide tuvastamiseks automatiseerimis- ja materjalikäitlussüsteemides. Selle kahvelkujuline emitteri ja vastuvõtja paigutus loob stabiilse tuvastustsooni väikeste osade, siltide, servade või sarnaste sihtmärkide jaoks. Andur töötab 5–24 V alalisvooluga ja toetab valitavat valgusele (ere) ja pimedusele (tume) lülitusrežiimi vastavalt rakenduse loogikanõuetele.

Eelised

Kompaktne kahvelkuju tagab täpse ja korratava väikeste või õhukeste objektide tuvastamise kitsastes ruumides. Lai alalisvoolu toitepinge vahemik lihtsustab integreerimist olemasolevatesse juhtimissüsteemidesse. Valgusrežiimi ja pimedusrežiimi vahel valimine annab paindlikkust tavaliselt avatud või tavaliselt suletud signaalikäitumiseks ilma täiendava juhtmestikuta. Optiline disain tagab ühtlase jõudluse läbipaistmatute, läbipaistvate ja poolläbipaistvate materjalide tuvastamisel kahvli vahe sees.

Sobib

• Väikeste osade tuvastamiseks konveieritel pakendamis- ja montaažiliinides
• Siltide olemasolu ja servade tuvastamiseks printimis- või märgistamissüsteemides
• Osade loendamiseks ja positsioneerimiseks haarateseerimisseadmetes
• Sorteerimiseks ja kvaliteedikontrolliks, kus on vaja kompaktset tuvastust

Peamised tehnilised andmed

• Anduri tüüp: K-tüüpi kahvelfotoelektriline (emitter ja vastuvõtja kahvlis)
• Toitepinge: 5–24 V alalisvool
• Lülitusrežiimid: valitav valgusele (ere) ja pimedusele (tume)
• Kinnitusstiil: kahvel/kinnitatav korpus tuvastusvahe fikseeritud joonduse jaoks
• Tuvastatav sihtmärk: väikesed osad, sildid, servad, läbipaistmatud ja poolläbipaistvad materjalid

Kasutamine

Paigaldage andur nii, et tuvastatav objekt läbib kahvli vahe, tagades emitteri ja vastuvõtja õige joonduse. Ühendage toiteallikas määratud 5–24 V alalisvoolu vahemikus ja juhtmestage lülitusväljund vastavalt juhtimissüsteemi sisendile, võttes arvesse valitud valgusele või pimedusele lülitusrežiimi. Reguleerige anduri asendit tuvastuse järjepidevuse optimeerimiseks ja soovimatute taustpeegelduste vältimiseks. Kontrollige toimimist, liigutades esinduslikke osi läbi tuvastustsooni ja kinnitades õiget väljundreaktsiooni eeldatavates tootmistingimustes.

Soovitused

Järjepidevate tulemuste saavutamiseks hoidke kahvli vahe prahist puhas ja veenduge, et andur on jäigalt paigaldatud, et vältida ebaõiget joondust. Läbipaistvate või tugevalt peegeldavate esemete tuvastamisel testige mõlemat lülitusrežiimi, et määrata kõige usaldusväärsem seadistus. Järgige tootja juhiseid keskkonnapiirangute kohta ja kasutage sobivaid kaitsemeetmeid tolmuses, niiskes või tugeva vibratsiooniga keskkonnas.
