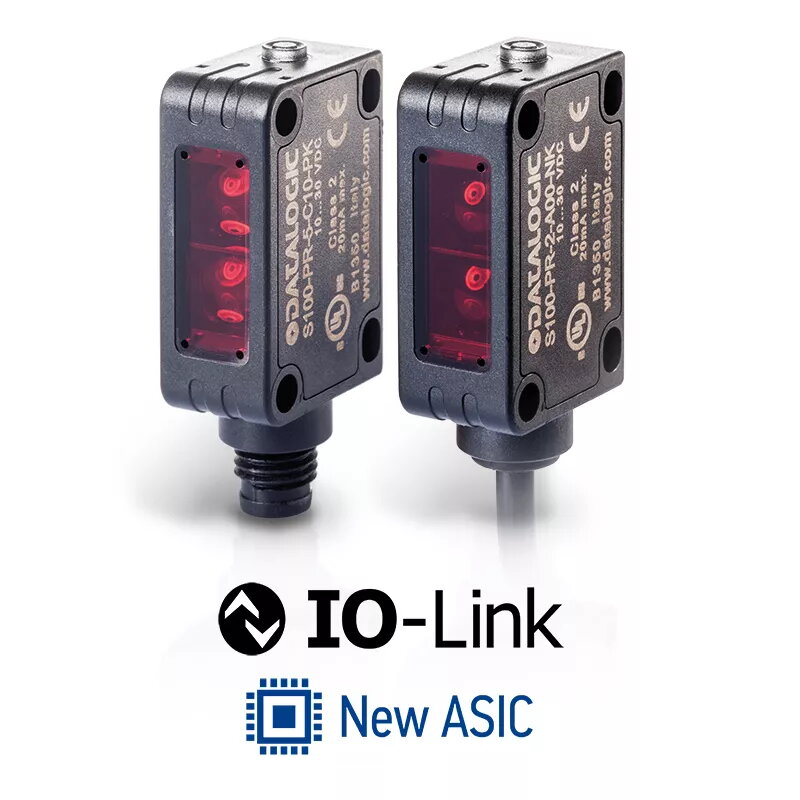

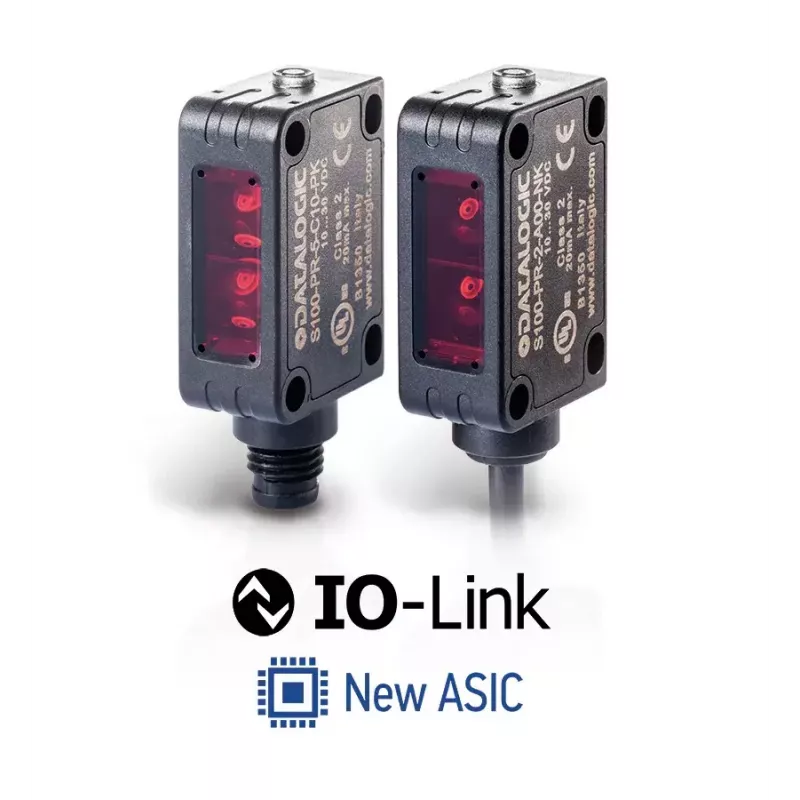

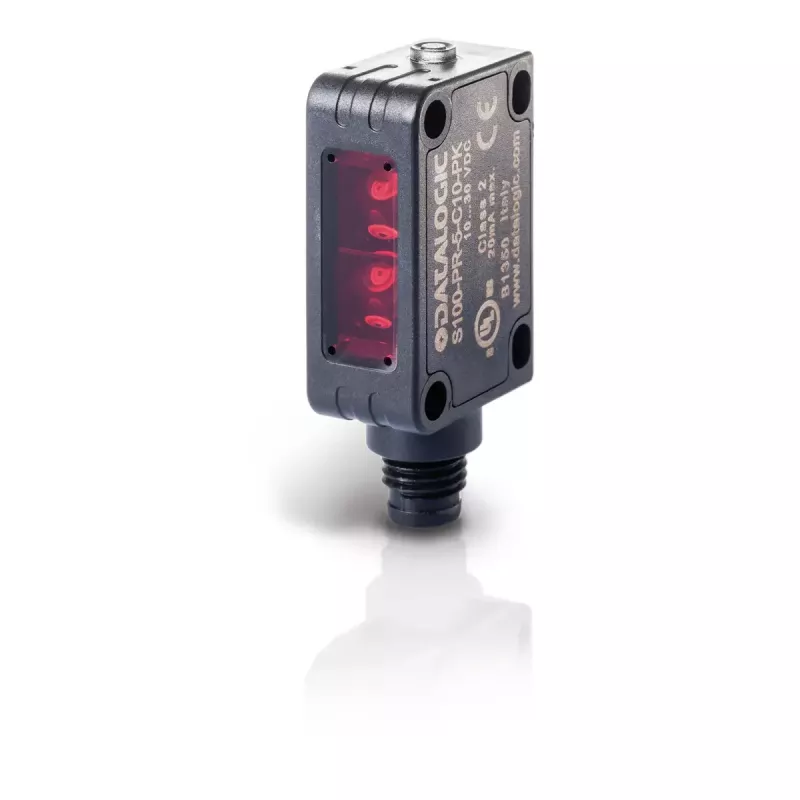

Fotoelektriline andur Datalogic 950811210 – kompaktne hajusrežiimiga optiline andur

Datalogic 950811210 on kompaktne hajusrežiimiga fotoelektriline andur objektide optiliseks tuvastamiseks automaatikas ja tööstuslikus juhtimises. See S100 miniatuurseeria andur ühendab väikese korpuse fikseeritud optilise seadistusega, et tuvastada sihtmärkide olemasolu või puudumist peegeldunud valguse mõõtmise teel. Selle kompaktsed mõõtmed ja mitu kinnitusvõimalust muudavad selle sobivaks konveierliinidele, pakkimismasinatele ja muudele automatiseeritud seadmetele, kus on vaja kontaktivaba tuvastust.

Eelised

Anduri miniatuurne 20 x 32 x 12 mm korpus vähendab paigaldusjalajälge, pakkudes samal ajal nelja kinnituspunkti (kaks esikeermestatud auku ja kaks piluga tagumist auku) paindlikuks kinnitamiseks. Fikseeritud seadistamine lihtsustab kasutuselevõttu ja hoiab ära juhusliku rikkumise. Integreeritud ASIC elektroonika võimaldab programmeeritavust ja IO-Link side kaugkonfigureerimiseks, kahte väljundkanalit ja stabiilset digitaalset signaaliedastust ilma häirete ja side ajal. Saadaval olevad kontrasti tuvastamise mudelid pakuvad kiiret ja täpset märgistatud või kontrastsete pindade tuvastamist.

Sobib

• Detaili olemasolu tuvastamine konveiersüsteemidel
• Objektide tuvastamine pakkimis- ja märgistamismasinates
• Asendi tuvastamine koosteliinidel ja korje-paigutusseadmetes
• Kontrasti tuvastamine trükitud märkidel ja siltidel

Peamised spetsifikatsioonid

• Anduri tüüp: hajusrežiimiga fotoelektriline andur (peegeldustuvastus)
• Seeria: S100 miniatuurne perekond
• Korpuse mõõtmed: 20 x 32 x 12 mm
• Kinnitus: kaks keermestatud auku ees ja kaks piluga auku taga
• Väljund: kaks väljundkanalit digitaalse sidega IO-Link kaudu
• Juhtelektroonika: integreeritud ASIC programmeeritavuseks ja stabiilseks signaaliedastuseks
• Seadistamine: fikseeritud optiline seadistus (käsitsi tundlikkuse reguleerimist ei ole)
• Saadaval variandid: kontrasti tuvastamise mudelid märgistatud pindade tuvastamiseks

Kuidas kasutada

Kinnitage andur masina raamile, kasutades kaasasolevaid kinnitusavasid nii, et tuvastuspind on sihtmärgi liikumisteega joondatud. Ühendage toite- ja signaalijuhtmed vastavalt masina juhtimisspetsifikatsioonidele ning konfigureerige väljundkäitumine IO-Link kaudu, kui on vaja kaugseadistust. Asetage andur hajusrežiimiga tuvastuseks sobivale kaugusele, nii et sihtmärgi pind peegeldab tuvastuselemendile piisavalt valgust. Kontrollige tuvastust, juhtide esinduslikke detaile läbi tuvastustsooni ja kui see on saadaval, kasutage IO-Linki parameetrite peenhäälestamiseks või lülituge märgistatud pindade jaoks kontrasti tuvastamise režiimile.

Soovitused

Usaldusväärse töö tagamiseks hoidke tuvastusaken puhas ja vältige otsest kokkupuudet tugevate ümbritsevate valgusallikatega, mis võivad mõjutada peegelduspõhist tuvastust. Kasutage kontrastimudeleid rakendustes, kus on trükitud märgid või madala kontrastsusega sihtmärgid, ja eelistage IO-Link konfiguratsiooni, kui on vaja sagedasi parameetrite muutusi või kaugdiagnostikat.
