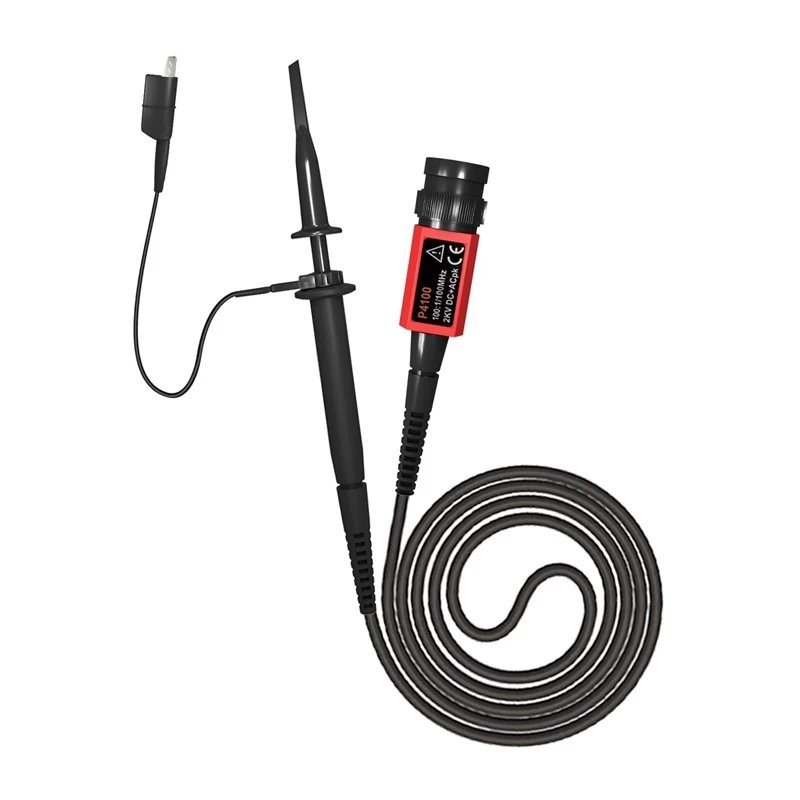

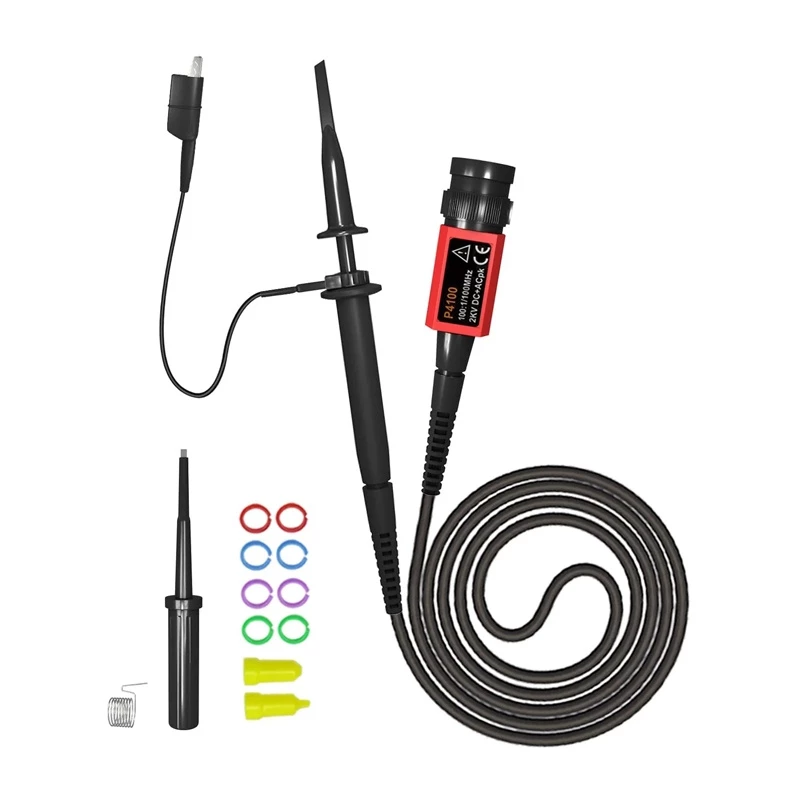

FNIRSI P4100 100MHz 100:1 kõrgepinge ostsilloskoobi sond (4000V)

Kõrgepingeahelatega töötamine nõuab mõõteseadet, mis suudab signaale ohutult astmeliselt vähendada, säilitades samal ajal lainekuju terviklikkuse. FNIRSI P4100 passiivne ostsilloskoobi sond pakub 100:1 sumbendussuhet ja 100 MHz ribalaiust, muutes selle usaldusväärseks valikuks inseneridele ja tehnikutele, kes peavad nägema kuni 4000 V pinget tavalise 1 MΩ ostsilloskoobi sisendiga.

Kellele see on mõeldud

See sond sobib suurepäraselt professionaalidele ja harrastajatele, kes tegelevad jõuelektroonikaga, sealhulgas SMPS-disain, inverterite tõrkeotsing, mootoriajamite analüüs ja kõrgepinge testimine. See sobib ka õppelaboritesse, kus tehakse kõrgepinge katseid.

Peamised omadused

• 100:1 sumbendussuhe ohutuks kõrgepinge mõõtmiseks
• DC kuni 100 MHz ribalaius kiire 3,5 ns tõusuajaga
• Talub kuni 4000 V (DC + AC tipp) sisendit
• Kõrge 100 MΩ sisendtakistus vähendab koormust ahelale
• Madal 6 pF sisendmahtuvus täpseks kõrgsagedusreaktsiooniks
• Reguleeritav kompensatsioonivahemik 10 pF kuni 35 pF erinevate ostsilloskoopide sobitamiseks
• Standardne BNC-pistik universaalseks ühilduvuseks
• 1,2 m kerge kaabel paindlikuks paigutamiseks
• ±2% sumbenduse täpsus

Tehnilised andmed

• Sondi tüüp: passiivne kõrgepinge
• Sumbendussuhe: 100:1
• Ribalaius: DC kuni 100 MHz
• Maksimaalne sisendpinge: 4000 V (DC + AC tipp)
• Sisendtakistus: 100 MΩ (1 MΩ ostsilloskoobi sisendiga)
• Sisendmahtuvus: 6 pF
• Tõusuaeg: 3,5 ns
• Kompensatsioonivahemik: 10 pF - 35 pF
• Kaabli pikkus: 1,2 m
• Pistiku tüüp: BNC
• Sumbenduse täpsus: ±2%
• Töötemperatuur: 0°C kuni 50°C
• Tööniiskus: 0-80% RH (mittekondenseeruv)
• Maandusjuhtme pikkus: 15 cm

Näpunäited

Kinnitage maandusjuhe alati kindlalt enne vooluringi pingestamist. Seadke ostsilloskoobi sisend 1 MΩ peale ja tehke madalsageduslik kompensatsiooni reguleerimine, et sond oma ostsilloskoobiga sobitada. Kontrollige sondi ja kaablit enne iga kasutust kahjustuste suhtes, eriti kui töötate üle 1000 V.
