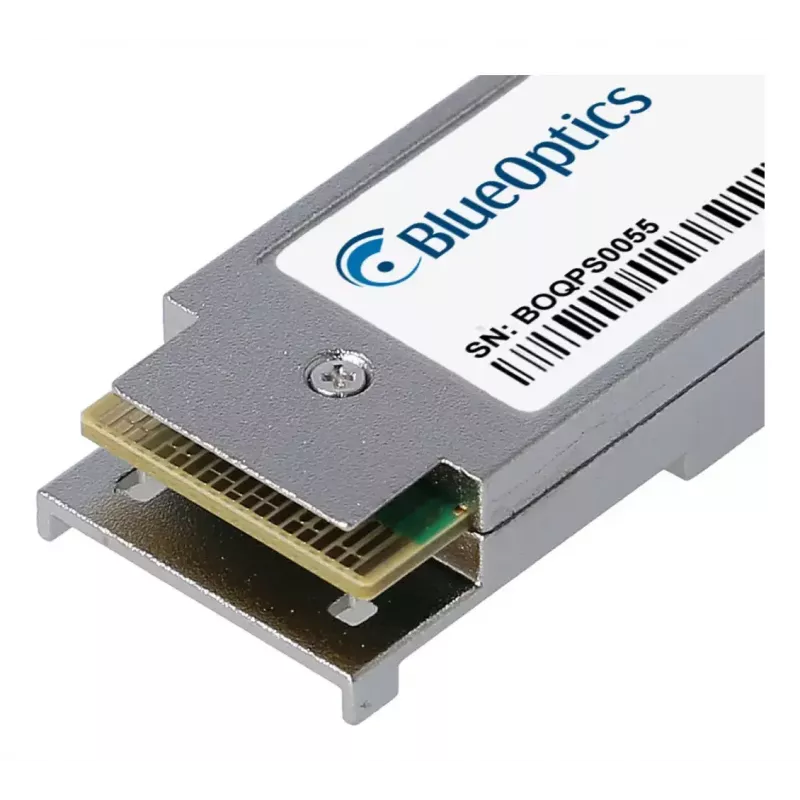

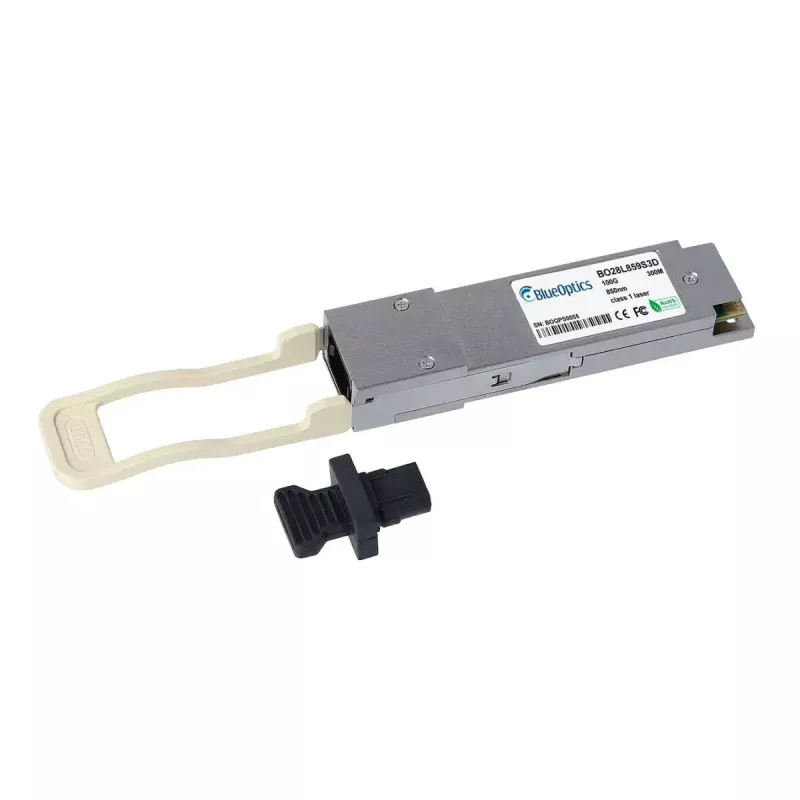

Fiiberoptiline transiivermoodul BlueOptics JG709A-BO 40000 Mbit/s QSFP

BlueOptics JG709A-BO 40000 Mbit/s QSFP fiiberoptiline transiiver on mõeldud kiirete mitmemoodiliste optiliste ühenduste jaoks. See kompaktne, hõbedast värvi QSFP-moodul toetab maksimaalset andmeedastuskiirust 40 000 Mbit/s ja kasutab MPO/MTP-ühendust vastavalt MSA standarditele. Sellel on 850 nm saatja- ja vastuvõtjaoptika 40GBASE-ESR4 tööks ning see sisaldab digitaalset diagnostikaseiret (DDM/DOM) pinge, laservoolu, optilise võimsuse ja temperatuuri reaalajas jälgimiseks. Moodul vastab CE-, RoHS- ja FCC-nõuetele ning on ette nähtud kasutamiseks paljudes võrgu riistvaraplatvormidel, mis toetavad QSFP 40GBASE-ESR4 liideseid.

Eelised

BlueOptics JG709A-BO pakub kompaktset 40G QSFP-lahendust, mis ühildub levinud riistvaraplatvormide ja MSA-määratud MPO/MTP mitmemoodiühendustega. See integreerib kvaliteetseid optilisi ja elektroonikakomponente, et saavutada pikendatud kasutusiga ja vähendatud hooldusvajadus. Sisseehitatud digitaalne diagnostika võimaldab võtmetähtsusega tööparameetrite kaugseiret, toetades lihtsat tõrkeotsingut ja ühenduse kontrolli. Mooduli vastavus rahvusvahelistele standarditele tagab prognoositava koostalitlusvõime mitme tootja keskkondades.

Sobib

• Suure tihedusega lüliti-lüliti või lüliti-server ühendused andmekeskustes
• Salvestusvõrgud (SAN) ja koondühendused
• Lühimaa mitmemoodilised fiiberoptilised magistraalühendused MPO/MTP-kaablitega
• Keskkonnad, mis nõuavad DDM/DOM-i kaugseireks

Peamised spetsifikatsioonid

• Liidese tüüp: QSFP (MPO/MTP mitmemood)
• Andmeedastuskiirus: kuni 40 000 Mbit/s (40G)
• Optiline lainepikkus: 850 nm saatmine ja vastuvõtt (mitmemood)
• Vormitegur: QSFP (quad small form-factor pluggable)
• Värvus: hõbedane; kaal: ligikaudu 0,04 kg
• Standardid: 40GBASE-ESR4 töö, MSA-le vastav MPO/MTP
• Seire: digitaalne diagnostikaseire (DDM/DOM) vastavalt SFF-8472-le

Kasutamine

Sisestage QSFP-transiiver ühilduvasse QSFP-pessa lülitis, ruuteris või muus võrguseadmes, kui hostseade on välja lülitatud, või järgige tootja kuumvahetusprotseduure. Ühendage MPO/MTP mitmemoodilised fiiberoptilised paranduskaablid moodulisse, veendudes õiges polaarsuses ja selles, et fiibritüübid vastavad mooduli mitmemoodispetsifikatsioonile. Kontrollige lingi olekut ja kui toetatud, lugege hostseadmest DDM/DOM-registreid, et kinnitada pinge, laservoolu, optilise võimsuse ja temperatuuri näidud. Veenduge, et hostriistvara toetab 40GBASE-ESR4 QSFP-mooduleid ja MPO/MTP-kaableid korrektseks tööks.

Soovitused

Kasutage mitmemoodilisi MPO/MTP-paranduskaableid, mis on hinnatud 40GBASE-ESR4 vahemaade jaoks, ning hoidke pistikute otsapinnad puhtad. Kontrollige ühilduvust sihtvõrguseadmega ja lubage hostis DDM/DOM-tugi lingi tervise jälgimiseks. Hoidke ja käsitsege moodulit elektrostaatiliselt ohututes tingimustes ning vältige MPO/MTP-pistikule mehaanilist pinget, et säilitada pikaajaline jõudlus.
