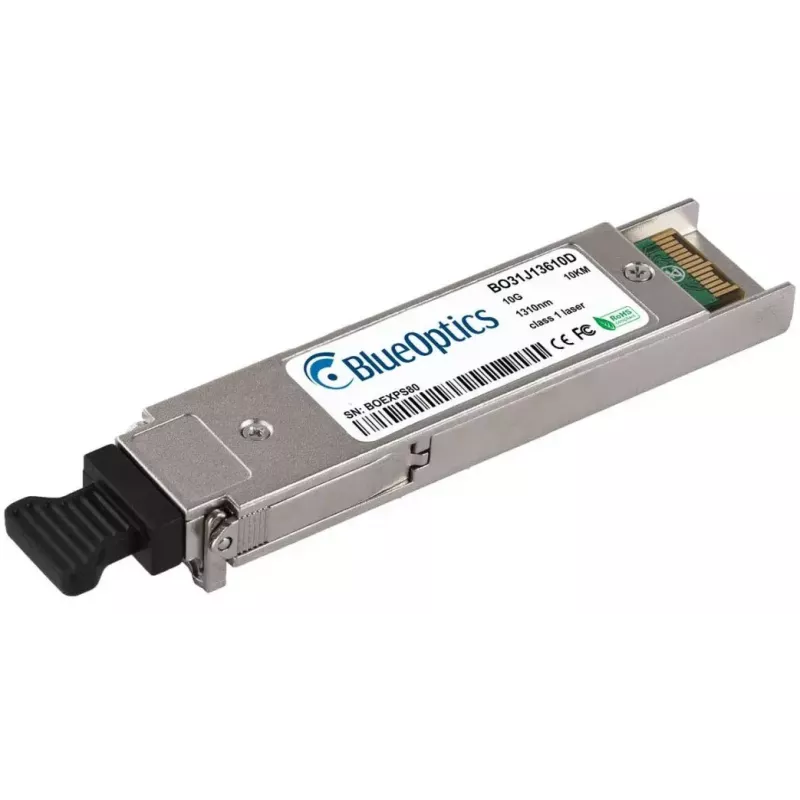

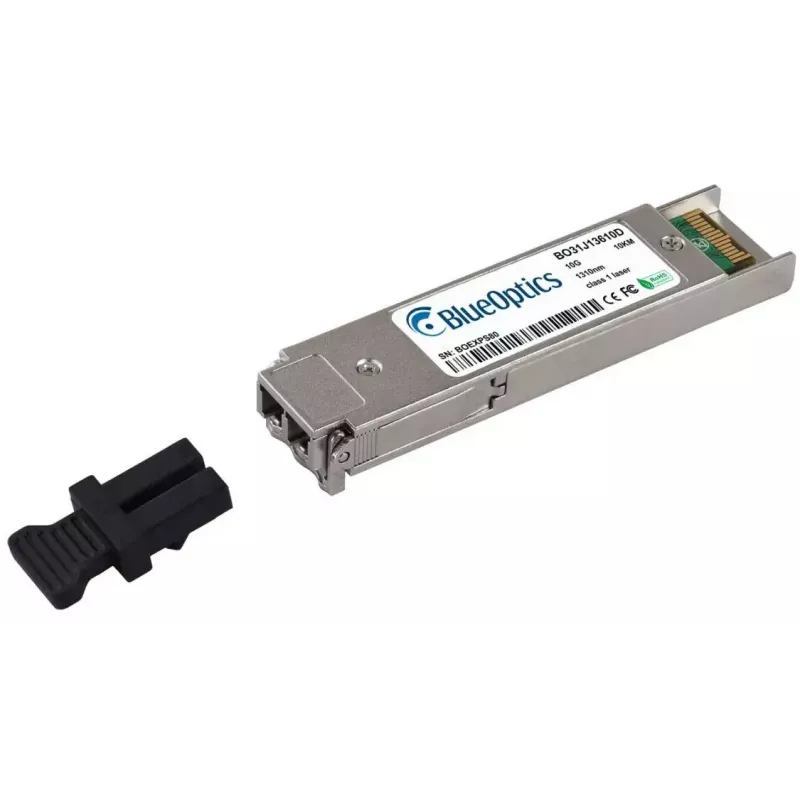

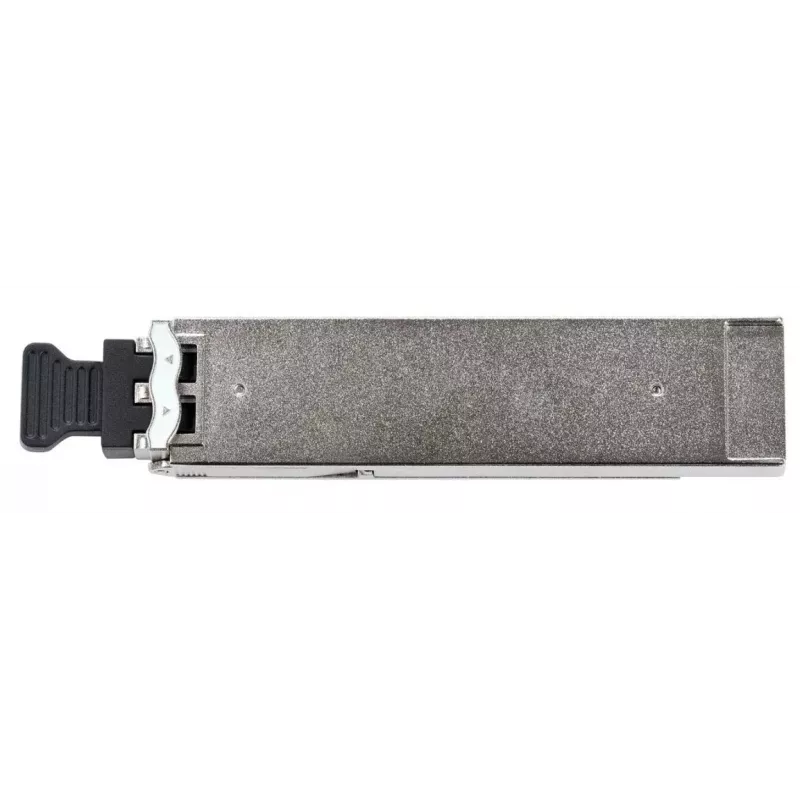

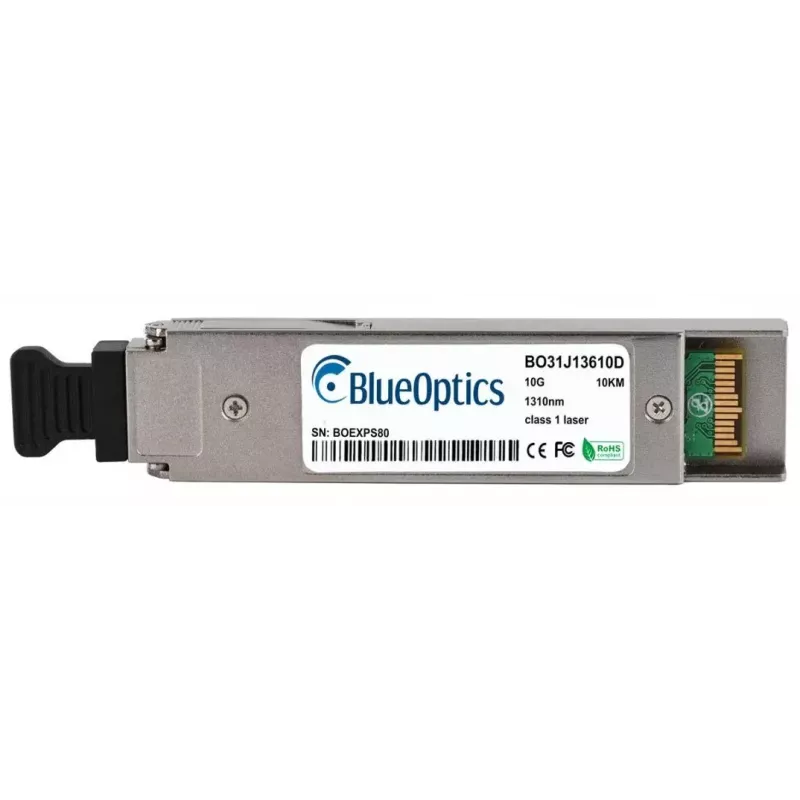

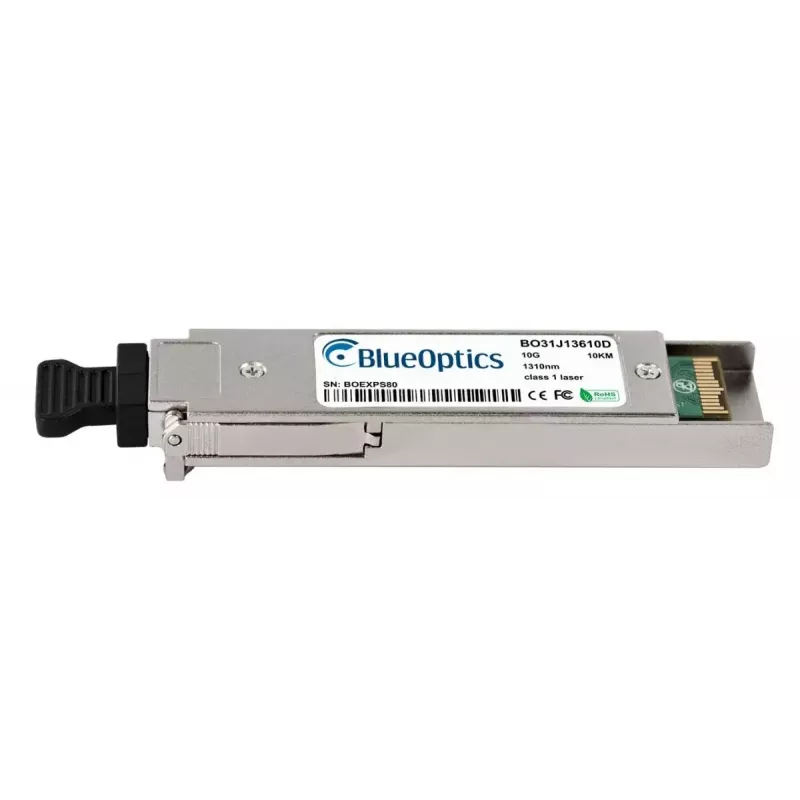

Fiiberoptiline transiiverimoodul BlueOptics 740-031833-BO XFP 10000 m

BlueOptics 740-031833-BO XFP 10000 m on fiiberoptiline XFP transiiverimoodul, mis on mõeldud ühemoodiliste optiliste ühenduste jaoks kuni 10 000 m kaugusele. Alumiiniumkorpusesse ehitatud ja umbes 20 g kaaluv 10G transiiver pakub kompaktset vormitegurit ja mehaanilist töökindlust paigaldamiseks ühilduvasse võrguriistvarasse. Moodul toetab LC duplex-ühenduvust ja järgib MSA XFP vormiteguri standardeid, võimaldades kiiret andmeedastust 10 Gbit/s Etherneti, Fibre Channel over Etherneti ja sarnaste protokollide jaoks, kui seda kasutatakse ühilduvates süsteemides.

Eelised

Mooduli alumiiniumkorpus ühendab väikese kaalu ja vastupidavuse riiuli- ja vähipaigaldiste jaoks. Vastavus XFP MSA mõõtmetele ja LC duplex-liides tagab koostalitlusvõime seadmetega, mis aktsepteerivad standardseid XFP transiivereid. Disain on mõeldud pakkuma stabiilset ühemoodilist optilist edastust pikkade vahemaade taha, pakkudes samal ajal digitaalse diagnostika jälgimise (DDM/DOM) võimalusi, kui hostseade seda toetab, kaugseisundi teabe saamiseks, nagu temperatuur, toitepinge, saate- ja vastuvõtuvõimsus ning laseri eelpingevool.

Sobib

• 10 Gbit/s ühemoodilised fiiberühendused kuni 10 km
• Integreerimine lülititesse, ruuteritesse ja salvestussüsteemidesse, mis aktsepteerivad XFP transiivereid
• Kiire Etherneti ja Fibre Channel over Ethernety juurutused

Peamised tehnilised andmed

• Vormitegur: XFP (10G)
• Maksimaalne ulatus: kuni 10 000 m üle ühemoodilise fiibri
• Pistiku tüüp: LC duplex
• Korpuse materjal ja värv: alumiinium
• Kaal: umbes 0,02 kg
• Optiline lainepikkus: ühemoodiline edastus (saatmine ja vastuvõtt 1310 nm, nagu kasutatakse 10GBASE-LR puhul)
• Digitaalse diagnostika jälgimine (DDM/DOM): toetatud, kui hostriistvara pakub juurdepääsu

Kasutamine

Veenduge, et hostseade toetab XFP 10G mooduleid ja et püsivara lubab kolmanda osapoole transiivereid. Lülitage seade välja või järgige seadme müüja soovitatud kiirvahetusprotseduure enne XFP mooduli sisestamist. Sisestage transiiver XFP pessa, kuni see kindlalt kohale istub, seejärel ühendage LC duplex ühemoodilised fiiberühenduskaablid saate- ja vastuvõtupordidesse, jälgides õiget polaarsust. Pärast paigaldamist kontrollige ühenduse olekut ja kui saadaval, lugege hostisüsteemist DDM/DOM parameetreid, et kinnitada optilise signaali tasemeid ja mooduli tervist.

Soovitused

Kasutage kvaliteetseid ühemoodilisi fiiberühenduskaableid ja vajadusel ühenduspaneele, et tagada optimaalne ulatus ja signaalikvaliteet. Hoidke fiiberpistikud puhtad ja järgige ESD käsitsemise ettevaatusabinõusid mooduli paigaldamisel. Kontrollige ühilduvust sihtriistvara platvormiga ja veenduge, et host toetab DDM/DOM-i, kui kaugdiagnostika on vajalik.
