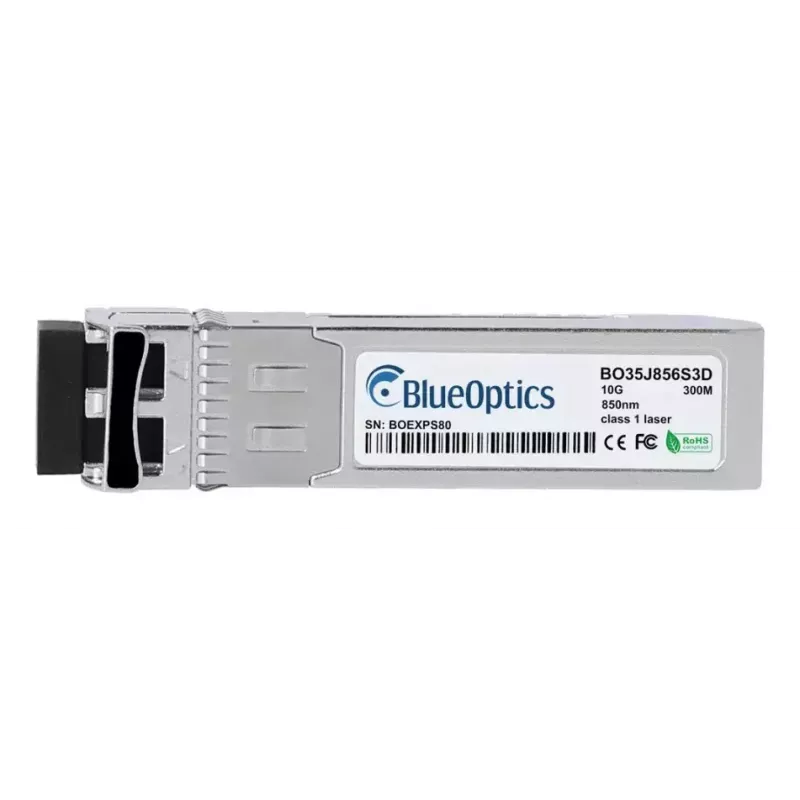

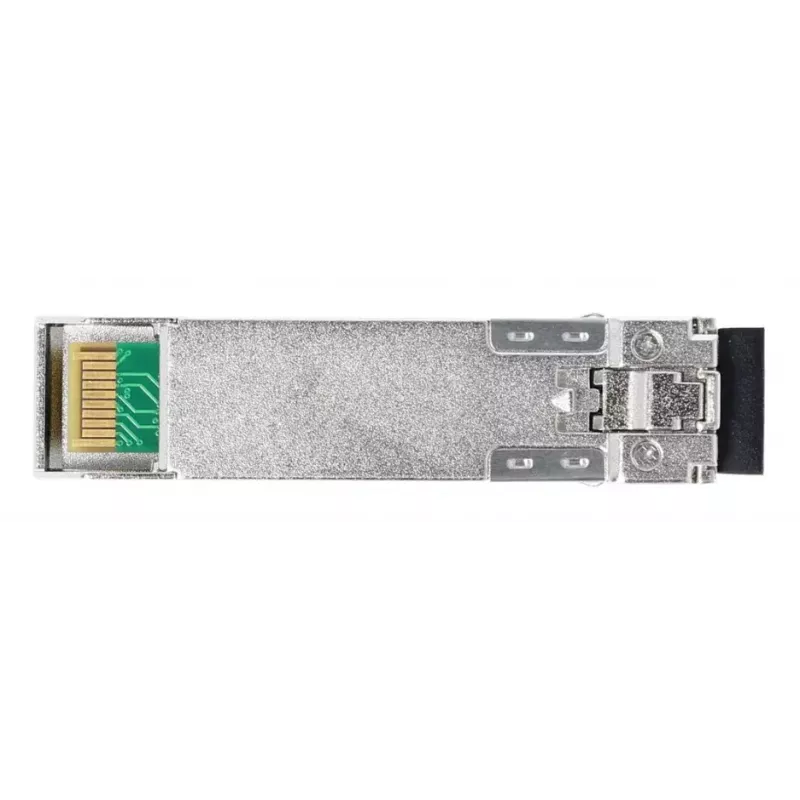

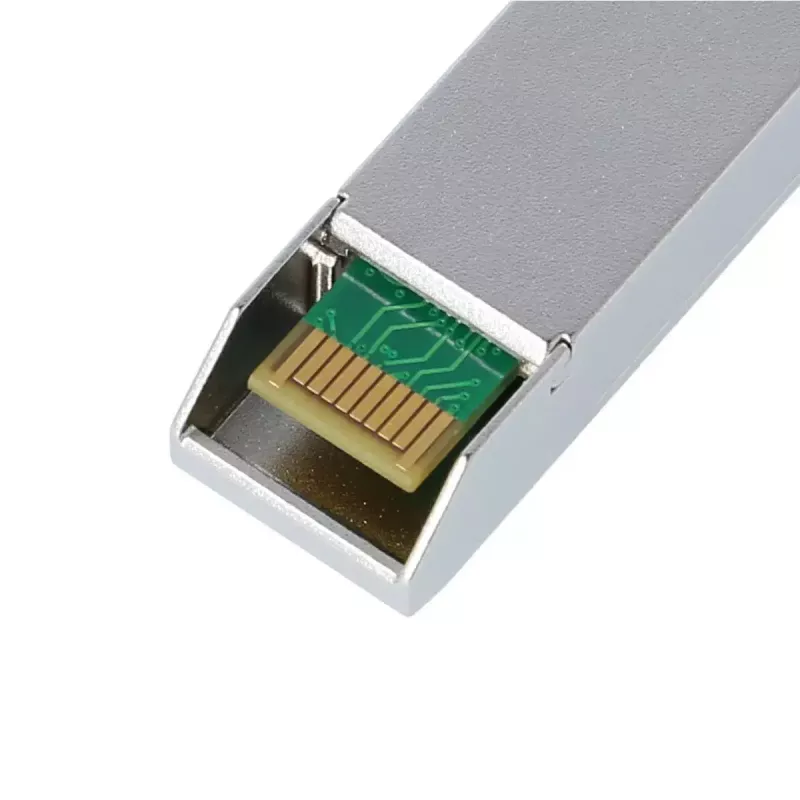

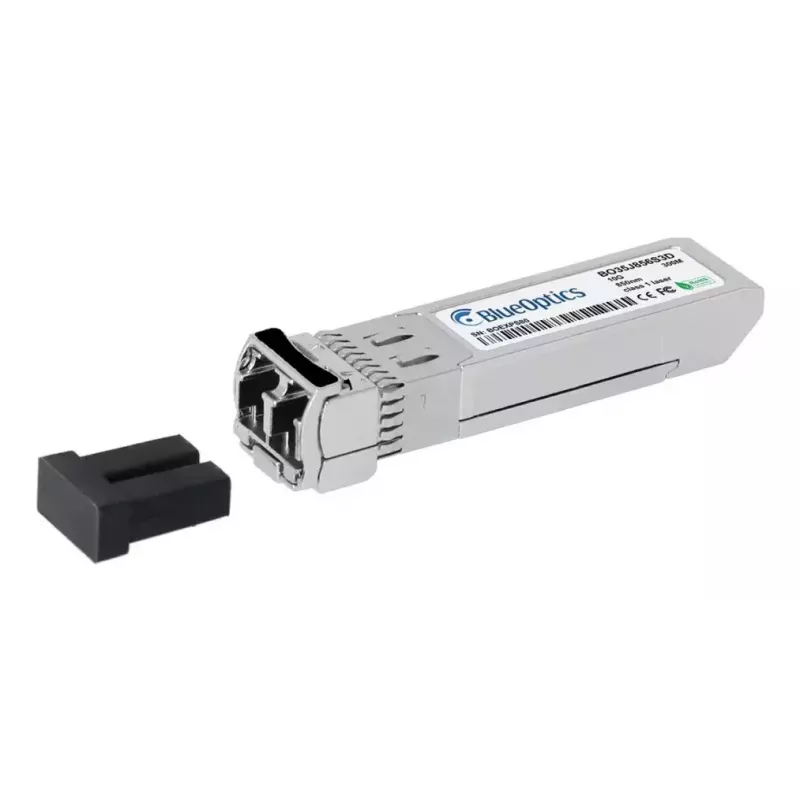

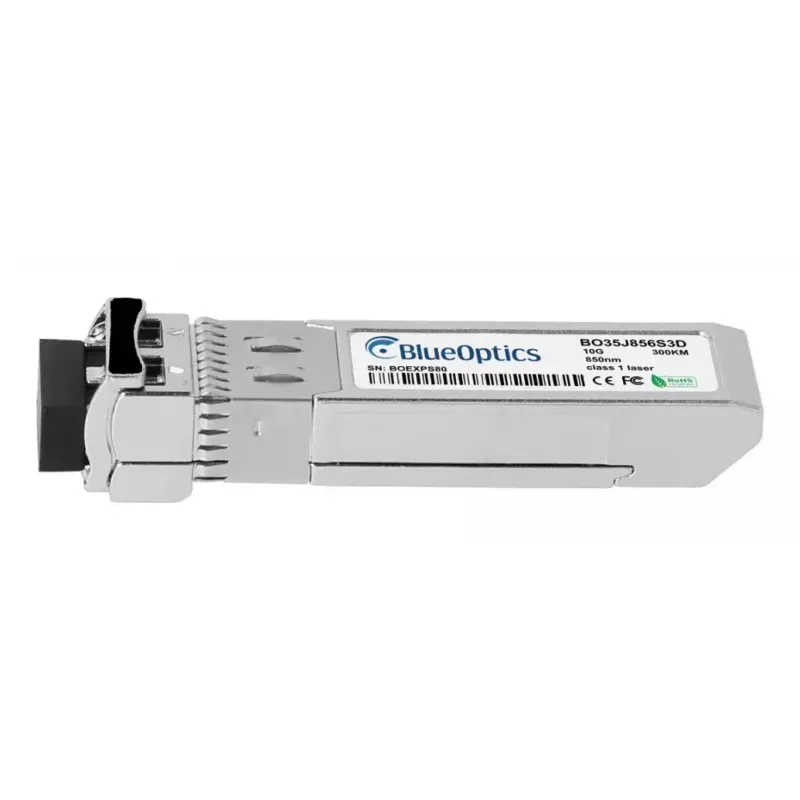

Fiiberoptiline transiiver moodul BlueOptics M-SFP-10-SR/LC 10000 Mbit/s SFP+

BlueOptics M-SFP-10-SR/LC 10000 Mbit/s SFP+ on kompaktne fiiberoptiline transiiver moodul, mis on mõeldud kiirete mitmemoodiliste ühenduste jaoks. See toetab 10 Gbit/s andmeedastuskiirust üle LC dupleks mitmemoodilise fiibri, kasutades 850 nm VCSEL optikat ja järgides MSA SFP+ vormiteguri standardeid. Moodul vastab CE, RoHS ja FCC nõuetele, kaalub umbes 20 g ja on mõeldud kasutamiseks tavalistes võrguseadmetes, mis aktsepteerivad SFP+ transiivereid.

Eelised

Moodul pakub standardset SFP+ liidest 10GBASE-SR optiliste linkide jaoks, võimaldades samaaegset saatmist ja vastuvõttu üle LC dupleks mitmemoodilise fiibri. See sisaldab digitaalset diagnostika jälgimist (DDM/DOM), mis vastab SFF-8472-le, andes reaalajas teavet toitepinge, laseri voolu, saate-/vastuvõtuvõimsuse ja temperatuuri kohta. Komponendid on valitud MSA ühilduvuse tagamiseks ning pikendatud kasutusea ja suure käideldavuse toetamiseks andmekeskuste ja ettevõtete keskkondades.

Sobib

Peamised tehnilised andmed

Kuidas kasutada

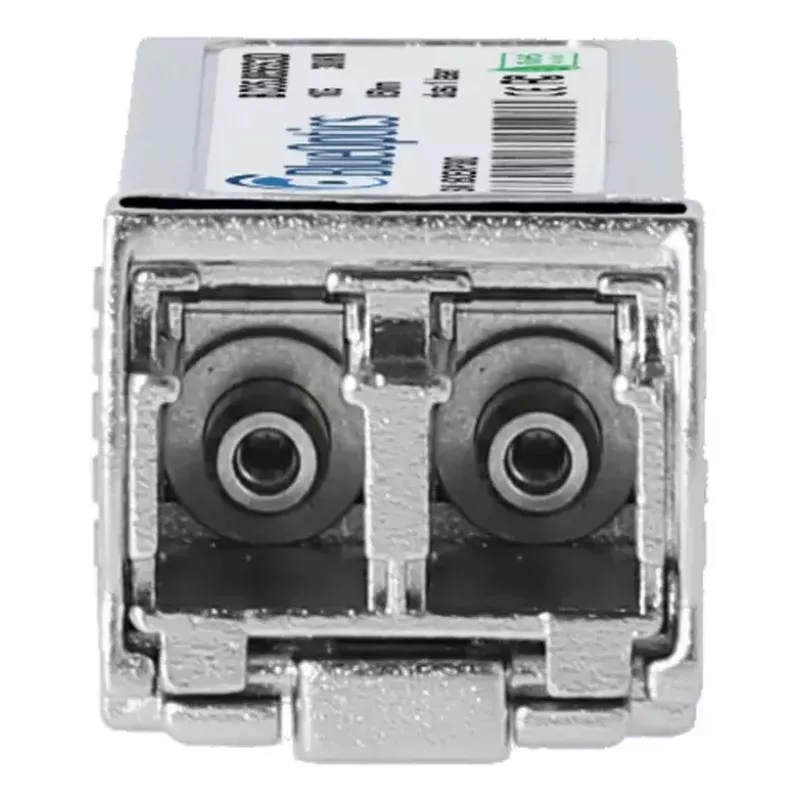

Paigaldage transiiver ühilduva lüliti, ruuteri või serveri SFP+ pessa, kuni see klõpsatusega kohale lukustub, seejärel ühendage LC dupleks mitmemoodilised ühenduskaablid saate (TX) ja vastuvõtu (RX) portidesse. Veenduge, et hostseade toetab 10GBASE-SR tööd ja vajadusel on haldusliideses lubatud DDM/DOM aruandlus optiliste parameetrite jälgimiseks. Hoidke moodulit ja fiiberühendusi korpusest, vältides optika puudutamist; kasutage kaitsvaid tolmukorke, kui pordid pole ühendatud.

Soovitused

Enne paigaldamist kontrollige seadme ühilduvust ja püsivara nõudeid riistvara müüjaga. Kasutage mitmemoodilist fiibrit, millel on sobiv sumbuvus ja 10 Gbit/s jaoks hinnatud ühendusjuhtmeid; puhastage ühendusi enne ühendamist, et säilitada lingi kvaliteet. Aktiivseks jälgimiseks lubage DDM/DOM ainult platvormidel, mis toetavad SFF-8472, et pääseda ligi reaalajas diagnostikaandmetele.
