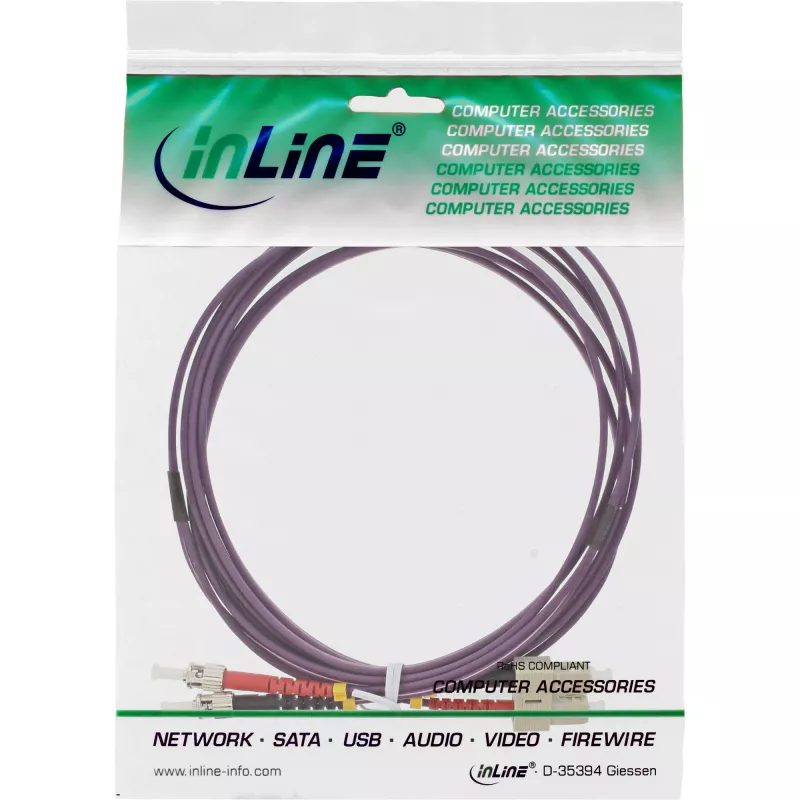

Fiiberoptiline duplekskaabel InLine 82525P SC/ST 50/125µm OM4 25m

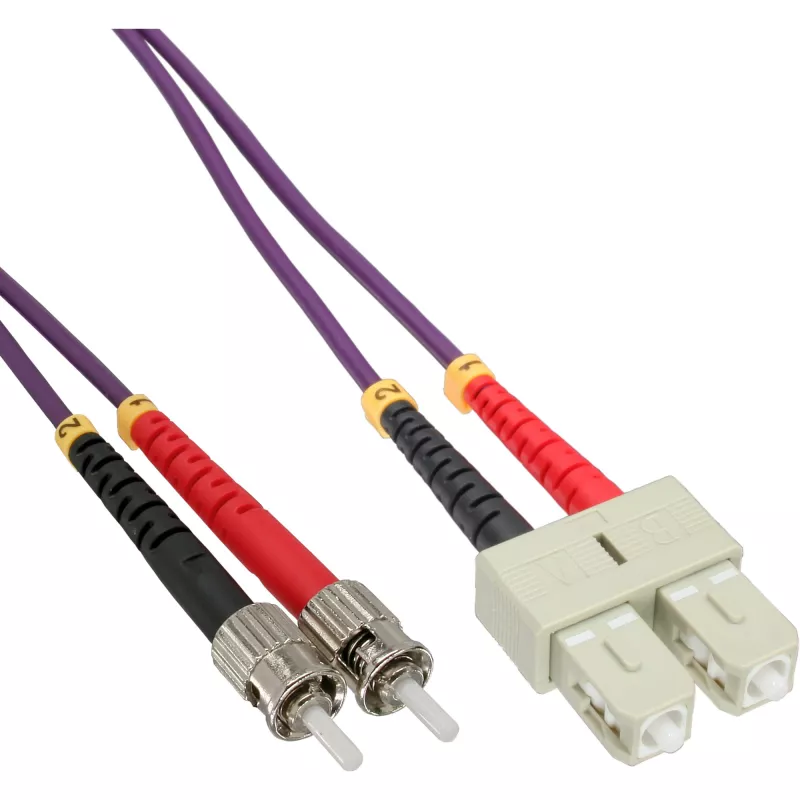

InLine fiiberoptiline duplekskaabel 82525P SC/ST 50/125µm OM4 25m on 25-meetrine dupleks-multirežiimne fiiberoptiline harukaabel, mis on mõeldud kiireks andmeedastuseks võrgu- ja telekommunikatsioonikeskkondades. Kaabel kasutab OM4 klassi multirežiimset kiudu 50/125 µm südamiku/katte geomeetriaga, pakkudes paremat ribalaiust ja madalamat sumbuvust lühikestel kuni keskmistel ühenduskaugustel. Üks ots on lõpetatud kahe SC-pistikuga ja teine ots kahe ST-pistikuga, võimaldades otseühendust erinevat tüüpi pistikutega seadmete vahel.

Eelised

OM4 multirežiimne konstruktsioon pakub suuremat modaalribalaiust võrreldes madalama klassi multirežiimsete kiududega, toetades gigabitiseid ja mitmegigabitiseid ühendusi väiksema modaaldispersiooniga. Duplekskonfiguratsioon tagab samaaegse kahesuunalise andmevoo ühe kaablikomplekti kaudu, lihtsustades kaablihaldust, säilitades täisdupleks-töö. Segatud SC-ST lõpetused pakuvad paindlikkust pärandseadmete ST-liidestega ühendamiseks kaasaegsete kommutaatorite või harupaneelidega, mis kasutavad SC-pistikuid. 25 m pikkus tasakaalustab ulatust ja hallatavust struktureeritud kaablisüsteemides andmekeskustes, serveriruumides ja telekommunikatsioonikappides.

Sobib

• SC- ja ST-portidega kommutaatorite, ruuterite ja harupaneelide ühendamiseks
• Lühi- kuni keskmaa multirežiimseteks ühendusteks kohtvõrkudes ja andmekeskustes
• Telekommunikatsiooniseadmete ühendusteks ja kiudjaotusraamidele
• Testimis- ja laborikeskkondadesse, mis nõuavad erinevaid pistikutüüpe

Peamised spetsifikatsioonid

• Kiu tüüp: OM4 multirežiimne
• Südamiku/katte läbimõõt: 50/125 µm
• Pistiku tüübid: 2 × SC ühes otsas, 2 × ST teises otsas
• Konfiguratsioon: Dupleks (kaks kiudu)
• Pikkus: 25 meetrit
• Tüüpilised rakendused: Gigabitised ja mitmegigabitised multirežiimsed ühendused

Kasutamine

Suunake duplekskaabel mööda ettenähtud kaabliteed ja kinnitage see, et vältida järske painutusi või survet. Sisestage SC-pistikud SC-portidesse, kuni riiv haakub, joondage ja sisestage ST-pistikud ST-portidesse, keerates bajonettühendust, et need lukustada. Veenduge, et mõlemad kiud on saate- ja vastuvõtukanalite jaoks õigesti sobitatud, et säilitada täisdupleks-side. Pärast paigaldamist tehke optilise kao testimine või pidevuse kontroll, et kontrollida ühenduse kvaliteeti ja veenduda, et sumbuvus jääb vastuvõetavatesse piiridesse kavandatud ühenduskauguse ja andmeedastuskiiruse jaoks.

Soovitused

Vältige kaabli painutamist alla soovitatud minimaalse painderaadiuse ja kaitske pistiku otsapindu tolmu ja saastumise eest, kasutades kaitsekorke, kui pistikud ei ole kasutusel. Hoidke ja käsitsege kaablit nii, et vältida keerde ja liigset tõmbekoormust; puhastage pistiku otsapindu heakskiidetud kiudude puhastusvahenditega enne aktiivsete seadmetega ühendamist. Struktureeritud kaablisüsteemi parima jõudluse tagamiseks suunake kaabel kõrgepingeliinidest eraldi ning järgige kohapealseid maandus- ja kiuhaldustavasid.
