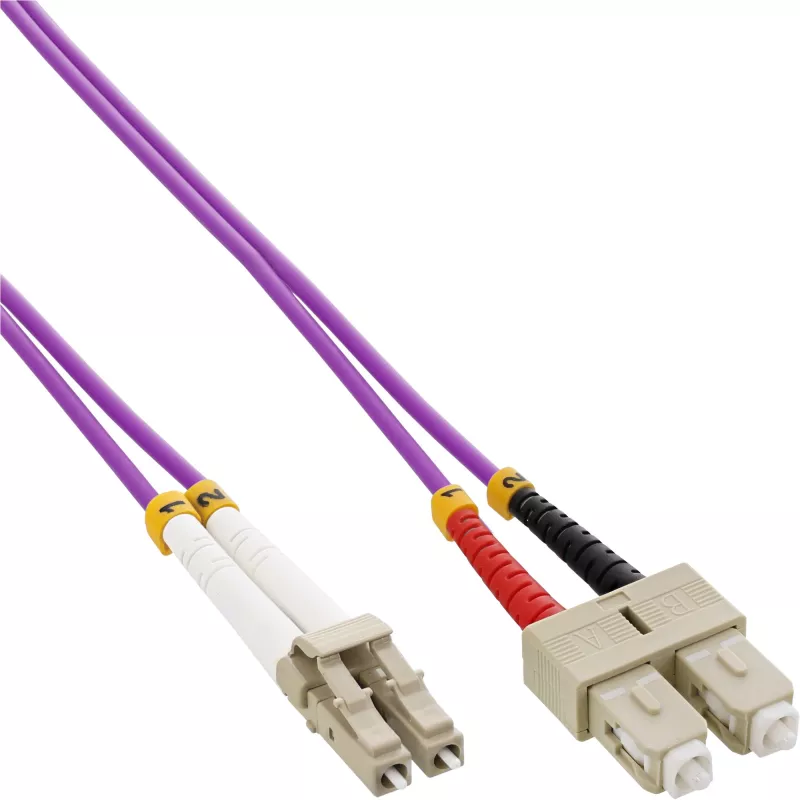

InLine fiiberoptiline duplekskaabel LC/SC 50/125µm OM4 7,5 m

InLine fiiberoptiline duplekskaabel LC/SC 50/125µm OM4 7,5 m on mitmemoodiline dupleks-ühenduskaabel, mis on loodud suure tihedusega võrkude ja andmekeskuste keskkondade jaoks. See ühendab ühes otsas oleva LC-pistiku teises otsas oleva SC-pistikuga ning kasutab OM4-klassi 50/125 µm mitmemoodilist fiibrit, et pakkuda keskmistel vahemaadel paremat ribalaiust ja madalat sisestuskadu. 7,5 meetri pikkus võimaldab paindlikku marsruutimist lülitite, jaotuspaneelide ja transiiverite vahel, säilitades samal ajal täisdupleksedastuse samaaegseteks saatmis- ja vastuvõtukanaliteks.

Eelised

See dupleks-fiiberkaabel pakub OM4 jõudlust suurema modaalse ribalaiuse jaoks võrreldes madalamate OM-klassidega, võimaldades mitmemoodilistel linkidel suuremat läbilaskevõimet. LC-SC-pistikute kombinatsioon tagab ühilduvuse paljude võrguseadmetega ja võimaldab ühendada erinevat tüüpi portidega seadmeid ilma täiendavate adapteriteta. 50/125 µm südamiku/katte geomeetria on mitmemoodiliste installatsioonide standard ning tagab prognoositavad optilised omadused, samas kui duplekskonstruktsioon toetab täisduplekssidet ja hõlpsat kanalite tuvastamist.

Sobib

• Andmekeskuste ühendused riiulite ja lülitite vahel
• Jaotuspaneeli ja transiiveri ühendused
• Kiire mitmemoodiline võrgundus (10 Gbps ja rohkem sobivatel vahemaadel)
• Serveri ja lüliti vahelised üleslingid ning lühimaa magistraalliinid

Peamised spetsifikatsioonid

• Fiibritüüp: mitmemoodiline OM4
• Südamiku/katte läbimõõt: 50/125 µm
• Pistik A: LC dupleks
• Pistik B: SC dupleks
• Pikkus: 7,5 m
• Režiim: dupleks, täisdupleksvõimeline
• Kaabli ümbris: väli-/sisevalikud varieeruvad tootekooditi; paindlik PVC-ümbris, mis sobib ühendusteks (kinnitage ümbrisematerjal enne paigaldamist)

Kasutusjuhend

Juhtige InLine LC/SC duplekskaabel LC-varustusega seadme ja SC-varustusega seadme vahel, veendudes, et pistikud on enne sisestamist puhtad ja tolmuvabad. Joondage võtmega pistikukorpused seadme portidega ja lükake, kuni riiv kindlalt kinnitub. Dupleksrežiimi puhul säilitage saatja-vastuvõtja õige suund: ühendage ühe seadme saateport teise seadme vastuvõtuportiga. Vältige järske painutusi ja kinnitage kaabel sobiva kaablihaldusega, et vältida pistikute ja fiibrisüdamike liigset pinget.

Soovitused

Kontrollige pistikute otsapindu fiibri kontrolltööriistaga ja vajadusel puhastage heakskiidetud fiibripuhastusvahenditega. Hoidke painderaadiused tootja määratud miinimumist suuremana, et vältida sumbumise suurenemist; vältige korduvat painutamist pistikuühenduste juures. Kasutage mõlemas otsas korralikku märgistust, et lihtsustada hooldust jaotuspaneeli keskkondades, ning arvestage paigaldusmarsruudi ja kinnitusviiside valikul keskkonnatingimustega (temperatuur, niiskus).
