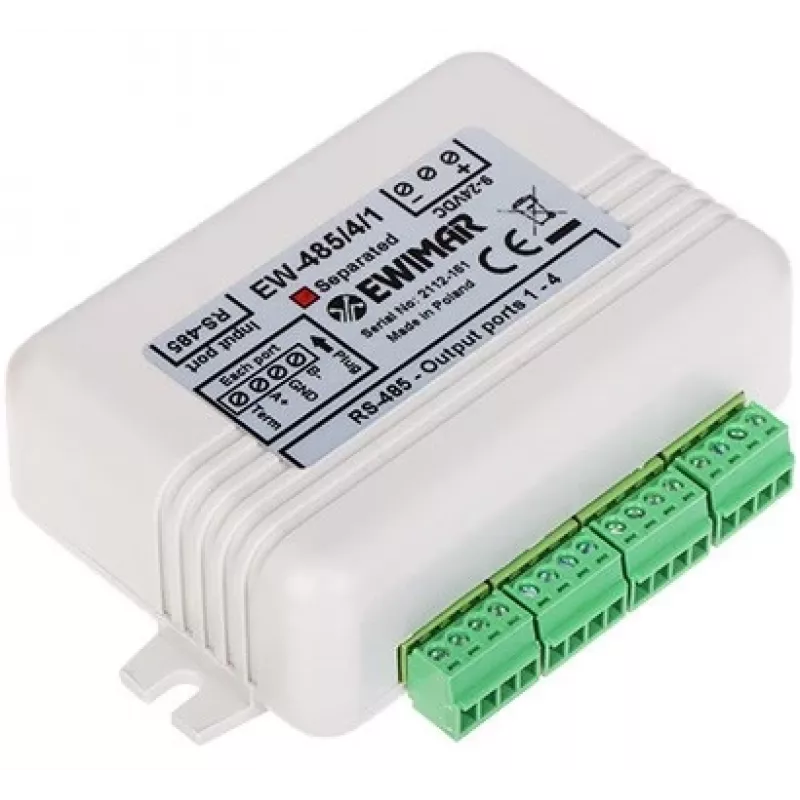

EWIMAR RS-485 Bus Distributor with Optical Isolation, 1 Input 4 Outputs, DIN Rail, 12-48V DC

EWIMAR EW-485/4/1/SO on robustne RS-485 siini jaotur optilise isolatsiooniga, mis on loodud RS-485 võrkude laiendamiseks ja kaitsmiseks. Sellel on üks sisend ja neli isoleeritud väljundit, tagades usaldusväärse andmeedastuse tööstuskeskkondades. Galvaaniline isolatsioon 1 kV hoiab ära maasilmuste tekkimise ja kaitseb ühendatud seadmeid. Seade toetab andmekiirust kuni 1,5 Mbps ning sisaldab lülitatavaid terminaator- ja bias-takisteid paindlikuks võrguseadistuseks. Kompaktne plastkorpuses seade on mõeldud DIN-riiulile paigaldamiseks, töötab laias temperatuurivahemikus (-25 kuni +70 °C) ja vastab CE, FCC ja RoHS standarditele.

Eelised

Optiline isolatsioon välistab maasilmused ja suurendab süsteemi töökindlust. Lülitatavad terminaator- ja bias-takistid lihtsustavad võrgu seadistamist. Lai sisendpinge vahemik (12-48V DC) võimaldab integreerimist erinevate toiteallikatega. LED-indikaatorid toite ja andmeaktiivsuse jaoks võimaldavad kiiret diagnostikat. Pinge tõusukaitse kaitseb pingetõusude eest.

Sobib kasutamiseks

• Tööstuslikes automaatikasüsteemides
• Hoonehaldusvõrkudes
• Kaugseire ja -juhtimise rakendustes
• RS-485 siini pikendamisel ja jaotamisel

Peamised tehnilised andmed

• Liides: RS-485
• Pordid: 1 sisend, 4 väljundit
• Isolatsioon: Optiline, 1 kV
• Andmekiirus: Kuni 1,5 Mbps
• Toiteallikas: 12-48V DC
• Paigaldus: DIN-riiul
• Pistikud: Kruviühendused
• Töötemperatuur: -25 kuni +70 °C
• Hoiutemperatuur: -40 kuni +85 °C
• Korpus: Plastik, IP20
• Terminaator-takistid: Lülitatavad 120 oomi
• Bias-takistid: Lülitatavad
• LED-indikaatorid: Toide, Tx/Rx
• Pinge tõusukaitse: Integreeritud
• Standardid: CE, FCC, RoHS

Soovitused

Optimaalse jõudluse saavutamiseks kasutage keerdpaarkaablit ja tagage korralik termineerimine. Jaoturit saab kasutada repiiterina, jaoturina või täht-/liinisõlmena. Ideaalne RS-485 võrkude laiendamiseks karmides tööstuskeskkondades.
