Eraldiseisev riiul EFB Elektronik PRO-4280GR.G1S1

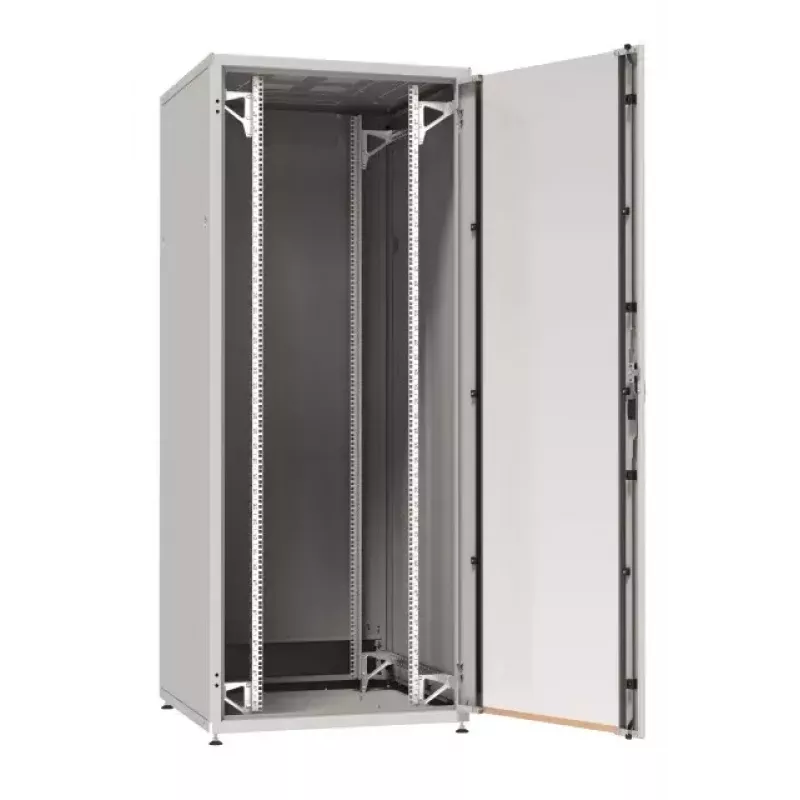

EFB Elektronik PRO-4280GR.G1S1 on eraldiseisev 19" võrgukapp, mis on mõeldud IT- ja võrguseadmete turvaliseks siseruumides paigaldamiseks. See on valmistatud terasplekist kruvitud raamiga, tarnitakse täielikult eelmonteeritult ja on iseventileeruv. Kapil on 42U kasutatavat riiuliruumi ning eesmised ja tagumised 19" profiilid on tsingitud ja astmevabalt sügavuses reguleeritavad. Esiusel on 5 mm sertifitseeritud turvaklaasiga aken ning nii esi- kui tagauks on lukustatavad 3-punkti pöördkäepidemega (1-punkti kuni 24U). Kapp on viimistletud RAL7035 helehalliga ja selle kaitseaste on IP20.

Eelised

Kapp talub suuri staatilisi koormusi (max koormus kuni 1360 kg sügavamate mudelite puhul) ning sisaldab sisemist maandust kõikidele sektsioonidele ja eelmonteeritud tagumist maanduslatti. Uksed ja küljepaneelid on eemaldatavad ja neid saab paigaldada vasaku- või paremakäelise sulustusega. Katusel ja põhjas on eelstantsitud kaablisisestusavad ja katus on ette valmistatud 2- või 4-ventilaatoriga seadmete paigaldamiseks. Tarnitakse koos praktiliste tarvikutega, sealhulgas hari, kinnitustmutrid, maanduskaablid, loodimisjalad ja võtmed – riiul on koheselt paigaldusvalmis.

Sobib

• Serverite, lülitite ja jaotuspaneelide paigutamiseks kontori- või andmekeskuse keskkondades
• Telekommunikatsiooni ja võrgutaristu paigaldistele
• Keskkondadesse, mis nõuavad turvalist, lukustatavat riiulimonteeringut maandusega

Peamised tehnilised andmed

• Riiuli suurus: 19", maht 42U
• Mõõdud (K×L×S): 1963 × 800 × 1000 mm
• Materjal: terasplekist korpus kruvitud raamiga
• Profiilid: 4 × 19" tsingitud profiili (2 ees, 2 taga), sügavuses reguleeritavad
• Uksed: ees 5 mm turvaklaasiga aknaga; taga täiskõrgune terasuks
• Lukustus: 3-punkti pöördkäepide (1-punkti kuni 24U), sh profiilipoolsilinder (vahetatav 30/10 mm)
• Kaablisisestus: katuses ja põhjas eelstantsitud avad (450 × 90 mm), ainult tagumised 600 mm laiuse puhul

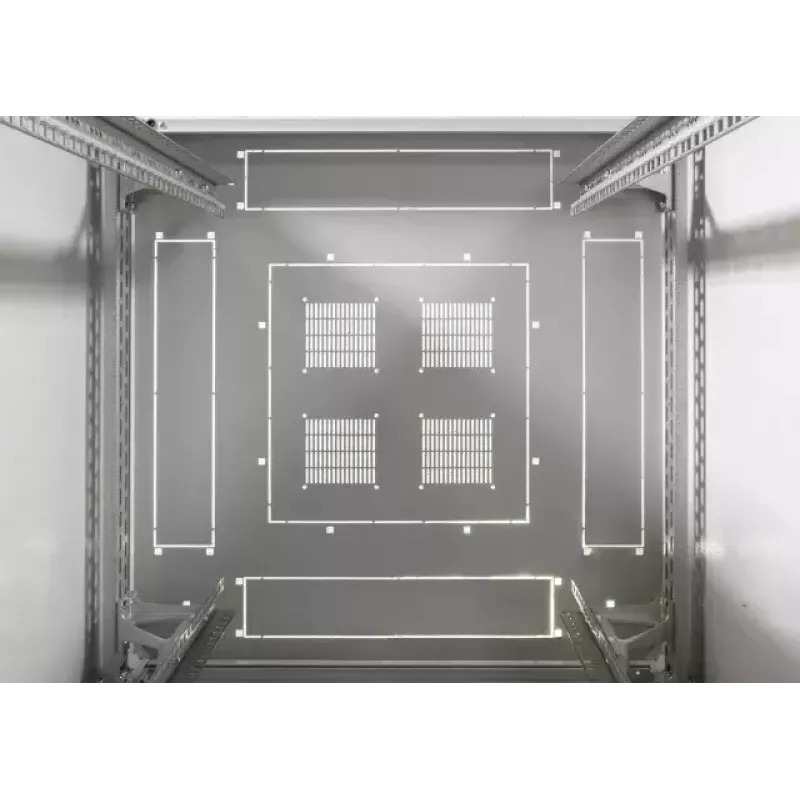

• Jahutus: katus ette valmistatud 2- või 4-ventilaatoriga seadmele; põhi eelstantsitud filtrite/kaablimoodulite jaoks

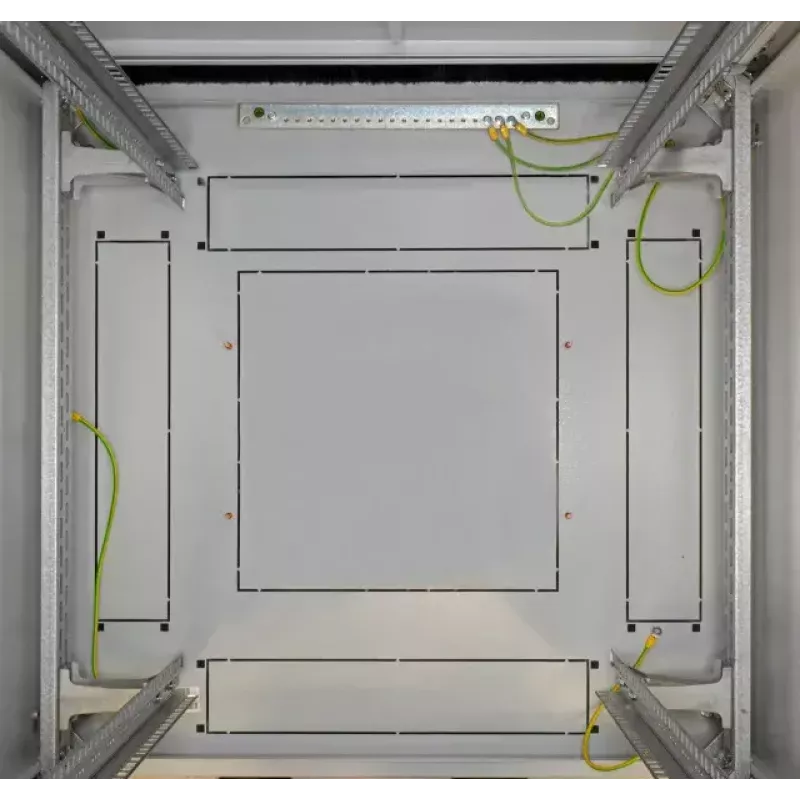

• Maandus: sisemine maandus ja eelmonteeritud tagumine maanduslatt (2 × M5 + 2 × 8 mm)
• Max koormus: kuni 1360 kg (sügavustel 1000 / 1200 mm, kui >24U); 1000 kg sügavustel 600 / 800 mm
• Viimistlus: RAL7035 helehall; kaitseaste IP20
• Kaasasolevad tarvikud: hari, kinnitustmutrite komplekt (20 tk), maanduslatt ja -kaablid, 4 loodimisjalga M12, 2 võtit

Kasutamine

Asetage kapp tasasele pinnale ja kinnitage loodimisjalad. Vajadusel eemaldage küljepaneelid või uksed, et hõlbustada seadmete paigaldamist. Monteerige seadmed tsingitud 19" profiilidele, kasutades kaasasolevaid kinnitustmutreid; reguleerige profiilide sügavust vastavalt vajadusele. Juhtige kaablid läbi eelstantsitud katuse- või põhjaavade ning paigaldage vajadusel ventilaatorid või filtrisõlmed katuse- või põhjaavadesse. Ühendage maanduslatt ja maanduskaablid hoone maandusega vastavalt kohalikele eeskirjadele. Lukustage esi- ja tagauks kaasasoleva profiilipoolsilindriga, et piirata juurdepääsu.

Soovitused

Ohutuks ja tõrgeteta tööks jaotage seadmete kaal ühtlaselt ja järgige maksimaalset koormuse piirangut. Kasutage selleks ettenähtud kaablisisestuspunkte ja hoidke ventilaatorite õhuvool takistusteta; veenduge, et maandusühendusi kontrollib kvalifitseeritud personal.
