Seinale paigaldatav rack Digitus DN-49105-SET 12U 60 kg IP20

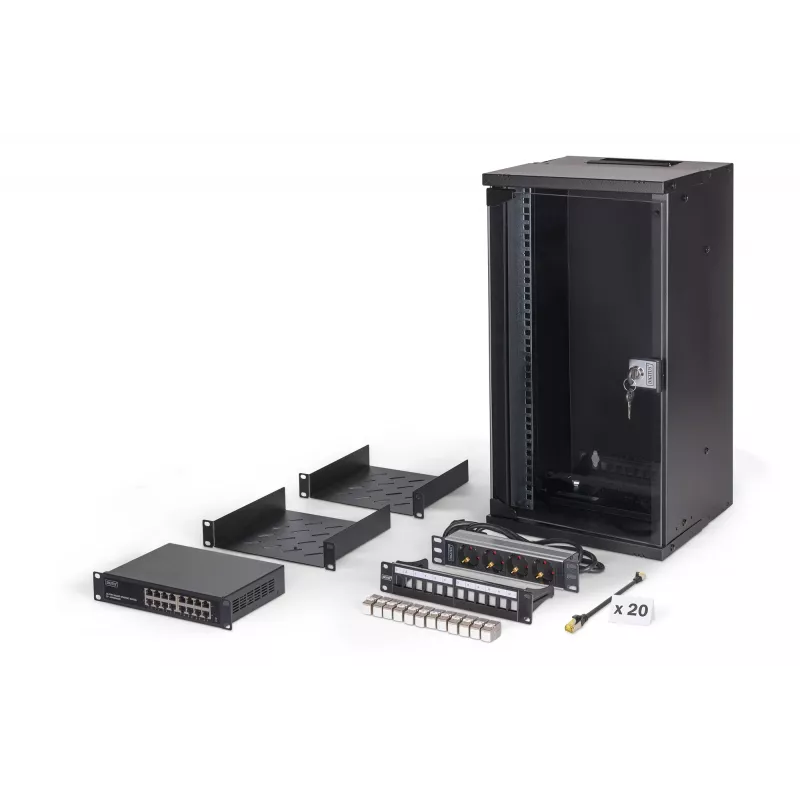

Komplekt kompaktse 254 mm (10") võrgu seadistamiseks, mis sisaldab seinale paigaldatavat SOHO PRO korpust (12U, 595 x 315 x 300 mm) tarnitakse kokkupanemata, kahte 1U riiulit, 1U pistikupesariba maanduskontaktiga, 16-pordist Gigabit Ethernet lülitit, 12-pordist modulaarset patch-paneeli, kahtteist varjestatud CAT 6A kiustonemoodulit ja kahtkümmet 0,25 m CAT 6A S/FTP patch-kaablit. Komponendid on kiireks paigaldamiseks omavahel sobitatud ning tarnitakse kompaktses pappkastis, et neid oleks lihtne transportida ja hoiustada.

Eelised

SOHO Pro 10" lahendus pakub ruumisäästlikku võrgukappi, mis on mõeldud kodudele, väikestele kontoritele või kitsastele jaotusaladele. Kõik olulisemad aktiivsed ja passiivsed komponendid on kaasas ning eelnevalt ühilduvuse tagamiseks valitud, et lihtsustada kaabeldust ja vähendada paigaldusaega. Korpust tarnitakse kokkupanemata, et säästa saatmisruumi, ning samm-sammulised juhised muudavad seadistamise lihtsaks.

Peamised tehnilised andmed

• Seinale paigaldatava korpuse mõõtmed (K x L x S): 595 x 315 x 300 mm (tarnitakse kokkupanemata)
• Korpuse kõrgus: 12U; kandevõime: kuni 60 kg
• Raami tüüp: suletud; materjal: teras; värv: must
• Pistikupesariba: 1U 4 maandatud pistikupesaga, 250 VAC 50/60 Hz, 16 A, 4000 W; toitekaabel H05VV-F 3G 1,5 mm², 2 m, maanduskontaktiga pistikuga
• Lüliti: Gigabit Ethernet, 16 porti; vastab standarditele IEEE 802.3, 802.3u, 802.3ab ja 802.3x
• Patch-paneel: modulaarne, 12-pordiga
• Kiustonemoodulid: 12 × CAT 6A varjestatud (10GBase-T, 500 MHz), sobivad PoE/PoE+/4PPoE (IEEE 802.3af/at/bt) jaoks, GHM-T juhtmestik
• Patch-kaablid: 20 × CAT 6A S/FTP, vask, LSZH, AWG 26/7, pikkus 0,25 m, värv must

Kasutusjuhend

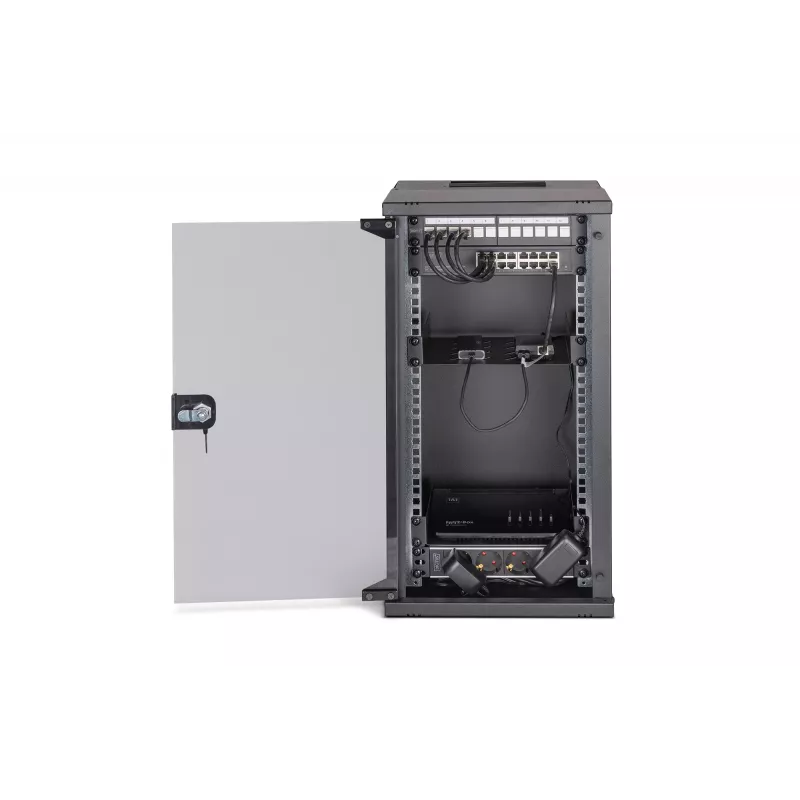

Pakke lahti karbistatud komponendid ja järgige kaasasolevaid samm-sammulisi juhiseid, et korpus kokku panna ja seinale kinnitada. Paigaldage 1U riiulid ja kinnitage modulaarne 12-pordine patch-paneel soovitud kõrgusele. Klõpsake varjestatud CAT 6A kiustonemoodulid patch-paneeli ning ühendage patch-kaablid vastavatesse portidesse patch-paneelil ja Gigabit lülitil. Kinnitage lüliti kapi sisse ja ühendage pistikupesariba kaasasoleva 2 m kaabli abil vooluvõrku. Juhtige kaablid korralikult, et vältida pinget, ja tagage varjestatud komponentide nõuetekohane maandamine.

Soovitused

Usaldusväärse võrgutoimivuse tagamiseks kasutage varjestatud kaabeldust ning veenduge, et korpus ja kiustonemoodulid on korralikult maandatud. Paigaldage kapp kuiva, ventileeritavasse kohta ja vältige racki ülekoormamist üle 60 kg. Enne integreerimist kontrollige lüliti ja kiustonemoodulite püsivara ning standardite ühilduvust olemasoleva varustusega.
