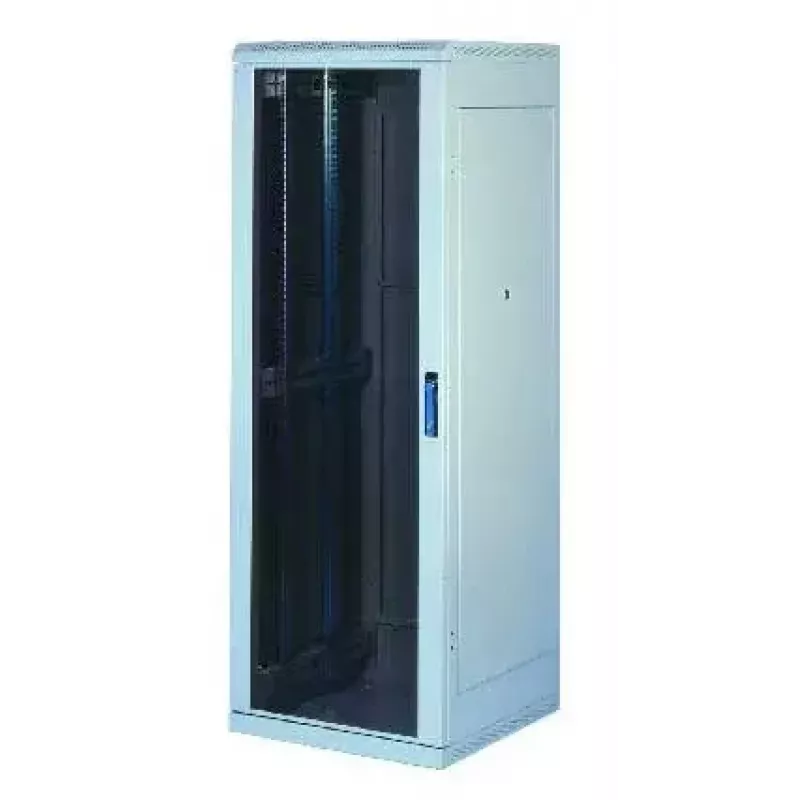

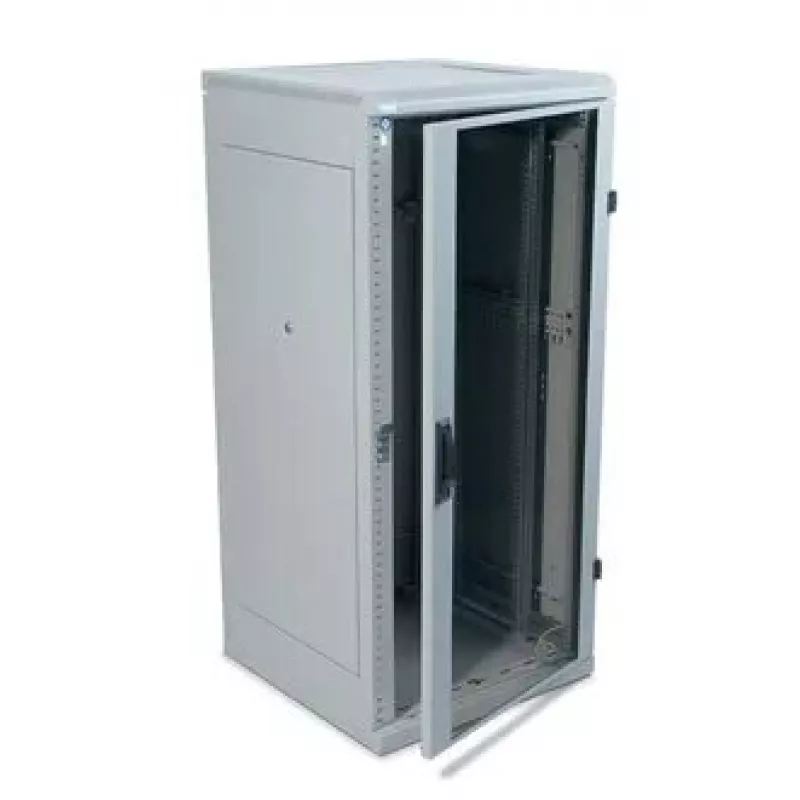

Eraldiseisev rack Triton DeltaS RMA-22-A88-CAX-A1 22U Hall

Keevitatud põrandal seisev jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg. Uue põlvkonna N1 RMA eraldiseisva jaotuskapi seeria kasutab raami konstruktsioonis uuenduslikke elemente, mis võimaldavad kõigi suuruste puhul suuremat kandevõimet 800 kg, säilitades samal ajal konstruktsiooni tugevuse. Konstruktsiooni kõrge stabiilsus. RMA-l on töökindel keevitatud konstruktsioon. Kõrge töötluskvaliteet ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Kahepoolelised uksed on varustatud pistikhangedega. Paindlik ukse avanemine. Hingesüsteem võimaldab ust avada peaaegu 180°. Uksed on kergesti eemaldatavad ja uksehinge saab vahetada. Tritoni kangikäepidemed. Toodame ise pöörlevaid kangikäepidemeid eraldiseisvate jaotuskappide jaoks. Asendades plastmooduli (ei kuulu tarvikute komplekti), saab kasutada ka poolsilindrilist lukusüdamikku (valikuline tarvik). Patent: PUV 2013-27443. Reguleeritavad vertikaalsed lukustussiinid. Vertikaalsed 19" restsiinid on kapi sügavuses sujuvalt reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablihaldust. Eemaldatavad külg- ja tagapaneelid. RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneel, kinnitatakse need raami külge standardvarustuses samavõtmestatud lukkudega. Spetsiaalsed uksed ventilatsiooniseadmetele. Seda tüüpi jaotuskappidele saab tellida spetsiaalse massiivse plekkukse RAx-CH-X0x-X3 ventilatsiooniseadmete paigaldamiseks. Lisateavet leiate jaotisest Aktiivne ventilatsioon. Väljamurtavad paneelid. Kaablisisestused jaotuskapi tagaosas on varustatud väljamurtavate kateplaatidega. Neid saab tolmutihendada harjariba abil. Plastraam kaitseb kaableid vigastuste eest (mõlemad kuuluvad tarvikute komplekti). Ava ventilatsiooniseadmele. Suur ava koos väljamurtava paneeliga võimaldab Tritoni ventilaatorpaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta. Rullikud, loodimisjalad, sokkel. Jaotuskappi saab paigaldada loodimisjalgadele (osa tarvikute komplektist), kasutades vajadusel soklite, rullikute või tugiraamiga raskeveorullikute valikulist varustust. Tagapaneel. Eemaldatavate külg- ja tagapaneelide lukud on standardvarustuses samavõtmestatud nagu esiuksel. Ventilatsiooniavad raamis. RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juhtimiseks paigaldatud komponentidele. Jahutust saab toetada ventilatsiooniseadme paigaldamisega. Maandus. Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardnõuetele. Painduv raam (kehtib 800 mm laiuste jaotuskappide puhul). Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitussiine 19", 21" ja 23" vahekaugusega, sõltuvalt kasutatavast tehnoloogiast. Keskmine vertikaalsete kinnitussiinide paar. Jaotuskappidele sügavusega üle 800 mm tarnime standardvarustuses kolmanda paari vertikaalseid kinnitussiine, mis tänu oma avatud profiilile ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalsiinide külge erinevat tüüpi tugede abil (valikulised tarvikud). Pöörlev raam. 800 mm laiused RMA ja RZA jaotuskapid saab varustada pöörleva raamiga, mille kandevõime on 150 kg. 19" tarvikute maksimaalne paigaldussügavus on 330 mm. 19" põrandal seisev jaotuskapp kaitseastmega IP20. Jaotuskapp sisaldab 4 (üle 800 mm sügavustel jaotuskappidel 6) reguleeritavat vertikaalset lukustussiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seinte, ühe- või kahepoolsete uste, massiivse pleki, perforeeritud (80% ja 86% õhuläbilaskvus) või klaasukse versioonidega, 4 mm paksuse karastatud klaasiga. Need paigaldatakse jaotuskapi esi- või tagaküljele. Üksikute uste maksimaalne lubatud kandevõime on 20 kg. Minimaalne kattekihi paksus on 65 µm. Need kapid on mõeldud andme- ja telekommunikatsioonisüsteemide ning nende jaotussüsteemide paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed, ...) on ühendatud maanduskaablitega, mis peavad olema korralikult kinnitatud ja ühendatud kogu kapi kasutusaja jooksul. Jaotuskapi põhjas on M8 kruvi peamise maanduspunktina. Kaablisisestused väljamurtavate katetega asuvad üleval ja all. Jaotuskapi soovitatav maksimaalne staatiline koormus on 800 kg loodimisjalgade või sokli kasutamisel. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjalid.

• Kõrgusühik: 22U
• Ukse kõrgus: 994mm
• Soovitatav maksimaalne koormus: 800kg
• Tollitariifi number: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• Värv: Hall (RAL7035)
• Demonteeritav: Ei
• Kõrgus (väljast): 1080mm
• Pakendi kõrgus: 1.080m
• Esiuks: Klaasuks vasaku hingega
• Esukse lukustus: Ühepunktiline lukustus, turvalukk
• Parem külgpaneel: Massiivne plekk, kahe turvalukuga
• Vasak külgpaneel: Massiivne plekk, kahe turvalukuga
• Tagapaneel/uks: Massiivne plekist tagapaneel, kahe turvalukuga
• Tagaukse lukustus: Turvalukk tagapaneelile
• Ukse laius: 697mm
• Tootja nr.: RMA-22-A88-CAX-N1
• EAN vöötkood: 8595105190531
• Pakendi pikkus: 0.800m
• Pakendi maht: 0.6910m³
• Tootja teave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Tootemärkus: Kapi kõrgus on märgitud ilma tarvikute komplektis tarnitavate loodimisjalgadeta. Kui need jalad on paigaldatud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsiinide maksimaalne vahekaugus: 684mm
• Päritoluriik: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt alandatud: Ei
• Kaal: 77.670kg
• Pakendi laius: 0.800m
• Bränd: Triton
• Kaitseklass: IP20
• Laius: 800mm
• Sügavus: 800mm

Kasutamine

Asetage eraldiseisev rack tasasele pinnale ja reguleerige loodimisjalgu kapi stabiliseerimiseks. Kinnitage seadmed kaasasolevatele või standardsetele 19" siinidele, reguleerides vertikaalsiine eest-taha (ja 800 mm versioonide puhul laiuses), et mahutada seadmete sügavused. Kasutage paigaldamise ja hoolduse ajal juurdepääsuks hingedega esiust ning eemaldatavaid külg- ja tagapaneeli. Juhtige kaablid läbi ülemiste, alumiste või tagumiste väljamurtavate paneelide, kasutades harjariba tolmisisemise piiramiseks, ja paigaldage vajadusel ventilaatoriseadmed ettenähtud avadesse. Ühendage maandussüsteem paigaldamise osana.

Soovitused

Ohutu töö ja pikaealisuse tagamiseks jaotage kaal rackis ühtlaselt, järgige Tap-tite kruvide tootja poolt ette nähtud pöördemomendi ja kinnitamise spetsifikatsioone ning tagage korralik maandus ja ventilatsioon. Kasutage sobivaid kaablihaldustarvikuid õhuvoolu säilitamiseks ja ventilaatoriavade takistamise vältimiseks.
