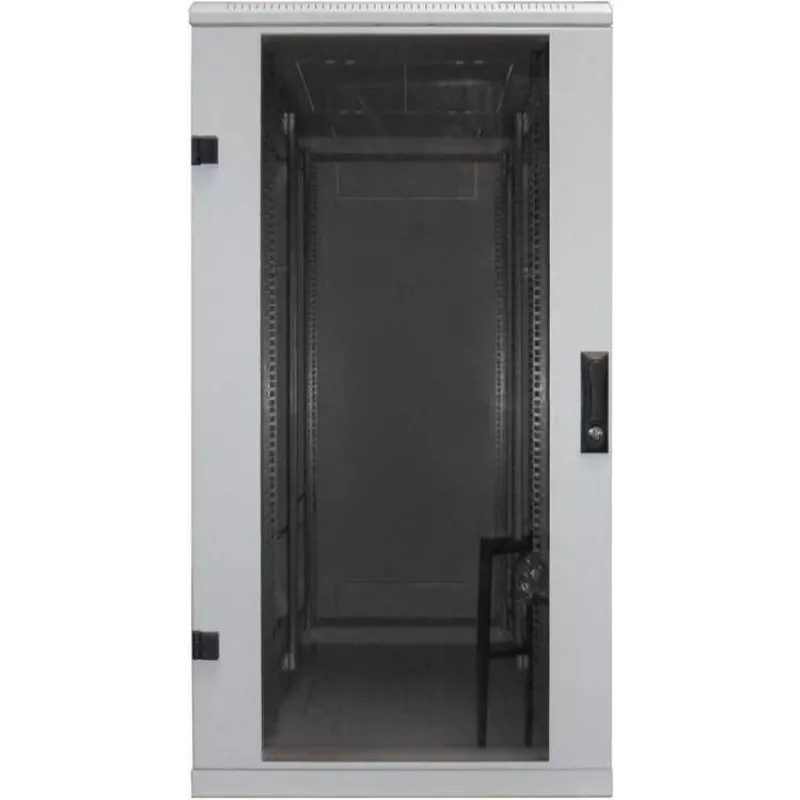

Eraldiseisev kapp Triton RMA-27-A68-CAX-N1 27U 800 kg Hall

Keevitatud põrandal seisev jaotuskapp eemaldatavate külg- ja tagapaneelidega, IP20, kandevõime 800 kg. Uue põlvkonna N1 RMA vabalt seisvate jaotuskappide seeria kasutab raamikonstruktsioonis uuenduslikke elemente, mis võimaldavad kõikide suuruste puhul suuremat kandevõimet 800 kg, säilitades samas konstruktsiooni tugevuse.

Konstruktsiooni kõrge stabiilsus

RMA-l on töökindel keevitatud konstruktsioon. Kvaliteetne töötlus ja uusimad tehnoloogiad tagavad kapi suurepärase välimuse. Topeltuksed on varustatud pistikhangedega.

Paindlik ukseavamine

Hingesüsteem võimaldab ust avada ligi 180°. Uksed on kergesti eemaldatavad ja uksehinge saab vahetada.

Tritoni hoovkäepidemed

Vabalt seisvatele jaotuskappidele toodame ise pöörlevad hoovkäepidemed. Plastmooduli (ei kuulu lisatarvikute komplekti) väljavahetamisel saab kasutada poolsilindrilist lukusüdamikku (valikuline lisavarustus). Patent: PUV 2013-27443.

Reguleeritavad vertikaalsed lukustussiinid

Vertikaalsed 19" restsiinid on kapi sügavuses piiramatult reguleeritavad. See hõlbustab komponentide paigaldamist ja kaablijuhtimist.

Eemaldatavad külg- ja tagapaneelid

RMA-l on keevitatud raam ja eemaldatavad külgpaneelid. Nagu tagapaneelgi, on need raami külge kinnitatud samade lukkudega standardvarustuses.

Spetsiaalsed uksed ventilatsioonisõlmedele

Seda tüüpi jaotuskappidele saab tellida spetsiaalse tugevplekist ukse RAx-CH-X0x-X3 ventilatsioonisõlmede paigaldamiseks. Lisateavet leiate peatükist „Aktiivne ventilatsioon“.

Väljamurdeavad

Kaablisisestusavad jaotuskapi tagaosas on varustatud väljamurdetavate pimeplaatidega. Neid saab tolmukindlaks tihendada harjariba abil. Plastikraam kaitseb kaableid vigastuste eest (mõlemad kuuluvad lisatarvikute komplekti).

Avaus ventilatsioonisõlmele

Suur avaus koos väljamurdeavaga võimaldab Tritoni ventilaatoripaneeli paigaldada ja eemaldada väljastpoolt ilma kruvideta.

Rattad, reguleeritavad jalad, sokliraam

Jaotuskappi saab vajadusel paigaldada reguleeritavatele jalgadele (kuuluvad lisatarvikute komplekti), kasutades valikulist lisavarustust sokelraami, rataste või tugiraamiga tugevdatud rataste jaoks.

Tagapaneel

Eemaldatavad külg- ja tagapaneelid on standardvarustuses samade lukkudega nagu esiuks.

Ventilatsiooniavad raamis

RMA jaotuskappidel on raamis ventilatsiooniavad jahutusõhu juurdevooluks paigaldatud komponentidele. Jahutust saab toetada ventilatsioonisõlme paigaldamisega.

Maandus

Kõik eemaldatavad osad on omavahel ühendatud ja maandatud vastavalt asjakohastele standardinõuetele.

Painduvraam (kehtib 800 mm laiustele jaotuskappidele)

Süsteem võimaldab paigaldada reguleeritavaid vertikaalseid kinnitusrelse 19", 21" ja 23" vahekaugusega, sõltuvalt kasutatavast tehnoloogiast.

Keskmised vertikaalsed kinnitusrelsid

Üle 800 mm sügavustele jaotuskappidele tamime standardvarustuses kolmanda paari vertikaalseid kinnitusrelse, mis oma avatud profiili tõttu ei sega sügavamate komponentide paigaldamist. Lühemaid komponente saab kinnitada keskmiste vertikaalide külge erinevat tüüpi tugede abil (valikulised lisavarustus).

Pöördraam

800 mm laiuseid RMA ja RZA jaotuskappe saab varustada pöördraamiga, mille kandevõime on 150 kg. Maksimaalne paigaldussügavus 19" lisatarvikute jaoks on 330 mm.

19" põrandal seisev jaotuskapp kaitseklassiga IP20. Jaotuskapp sisaldab 4 (üle 800 mm sügavuste jaotuskappide puhul 6) reguleeritavat vertikaalset haakumissiini komponentide paigaldamiseks. Jaotuskapi konstruktsioon: keevitatud teraskonstruktsioon eemaldatavate seintega, ühe- või kahelehelised uksed tugevplekist, perforeeritud (80 % ja 86 % õhuläbilaskvus) või klaasuksega variandid (4 mm paksusest karastatud klaasist). Neid saab paigaldada jaotuskapi ette või taha. Üksikute uste maksimaalne lubatav koorumuskoormus on 20 kg. Minimaalne pinnakatte paksus on 65 µm. Need kapid on ette nähtud andme- ja telekommunikatsioonisüsteemide ning nende jaotusseadmete paigaldamiseks. Jaotusraam ja kõik eemaldatavad osad (külg- ja tagapaneelid, uksed jne) on ühendatud maandusjuhtmetega, mis peavad olema terve kapi eluea jooksul korralikult fikseeritud ja ühendatud. Peamise maanduspunktina on jaotuskapi põhjas M8 kruvi. Kaablisisestusavad koos väljamurdetavate katetega asuvad üleval ja all. Jaotuskapi soovituslik maksimaalne staatiline koormus on 800 kg reguleeritavate jalgade või sokli kasutamisel. Materjal: 4 mm karastatud turvaklaas, sügavtõmmatud terasplekk, plastosad, kinnitusmaterjal.

• Kõrgusühik: 27U
• Ukse kõrgus: 1214 mm
• Soovitatav maksimaalne koormus: 800 kg
• Tollitariifikood: 8538100090
• Eemaldatavad külgpaneelid: Jah
• Eemaldatav tagapaneel: Jah
• V:r:v: Hall (RAL7035)
• Demonteeritav: Ei
• V:l:iskõrgus: 1300 mm
• Pakendi kõrgus: 1,300 m
• Pakendi maht: 0,6240 m³
• Es:u:ks: Klaasuks, vasak hing
• Es:ukse lukk: Ühepunktiline lukustus, turvalukk
• P:rempoolne külgpaneel: Tugevplekk, kahe turvalukuga
• V:asakpoolne külgpaneel: Tugevplekk, kahe turvalukuga
• Tagapaneel/-uks: Tugevplekist tagapaneel, kahe turvalukuga
• Tagumise ukse/tagapaneeli lukk: Turvalukk tagapaneelile
• Ukse laius: 497 mm
• Tootja nr: RMA-27-A68-CAX-N1
• EAN vöötkood: 8595105190944
• Pakendi pikkus: 0,800 m
• Tootjateave: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Tootemärkus: Kapi kõrgus on antud ilma lisatarvikute komplektis olevate reguleeritavate jalgadeta. Kui need jalad on monteeritud, suureneb kapi paigaldusmõõt 24 kuni 35 mm võrra.
• Vertikaalsete siinide maksimaalne vahekaugus: 717 mm
• Päritolumaa: Tšehhi Vabariik
• Pakkumises: Ei
• Tugevalt alandatud: Ei
• Kaal: 68,200 kg
• Pakendi laius: 0,600 m
• Bränd: Tritón
• Laius: 600 mm
• Kaitseklass: IP20
• Sügavus: 800 mm

Kasutusjuhend

Asetage kapp kaasasolevatele reguleeritavatele jalgadele või paigaldage paigalduskohast sõltuvalt valikulised rattad või sokliraam. Reguleerige vertikaalsed 19" siinid seadmete jaoks vajalikule sügavusele ja kinnitage seadmed sobivate raamikruvide ja lisatarvikute abil. Juhtige kaablid läbi väljamurdetavate pimeplaatide põhjas, laes või tagakattes; kasutage tolmu sissetungi vähendamiseks kaasasolevaid harjaribasid või kaitsvaid ääriseid. Kui on vaja aktiivset jahutust, tellige ühilduv ventilaatoriga uks ja Tritoni ventilaatorisõlmed ning paigaldage need selleks ettenähtud avausse.

Soovitused

Raskete koormate või üle 500 kg ületavate paigaldiste korral paigaldage konstruktsiooni tugevdamiseks horisontaalne kaablijuhtimissüsteem. Üle 800 mm sügavuste kappide puhul kasutage tarnitud keskmisi vertikaalseid relse ja sobivaid kinnitusklambreid lühemate seadmete paigaldamiseks. Veenduge eemaldatavate osade maanduses vastavalt kohalikele standarditele ja kaaluge ventilaatorisõlmede kasutamist õhuvoolu parandamiseks tihedates seadmekonfiguratsioonides.
