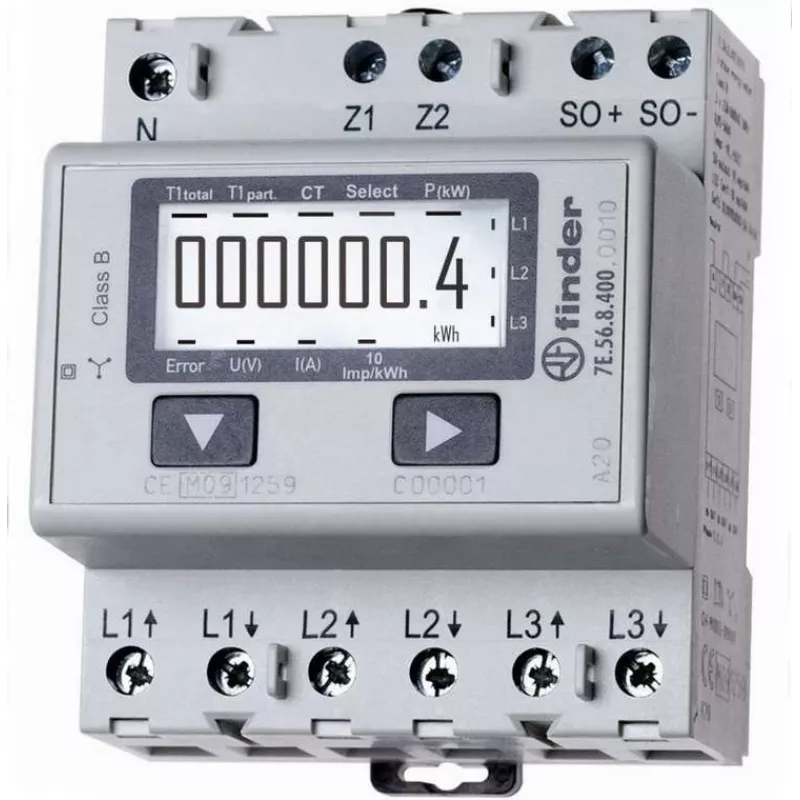

Energiamõõtur Finder 7E.56.8.400.0010 kolmefaasiline 3Ph 230V 50Hz

Finder 7E.56.8.400.0010 on kolmefaasiline elektrooniline energiamõõtur aktiivenergia ja elektriliste parameetrite jälgimiseks 3Ph süsteemides 230 V, 50 Hz. Mõõtur on MID-sertifitseeritud arveldusotstarbeks ja toetab voolutrafo (CT) ühendussuhteid kuni 1500:5. See kuvab kumulatiivset energiat (kWh) ja hetkeväärtusi pinge, voolu ja aktiivvõimsuse jaoks ning on mõeldud DIN-liistule paigaldamiseks äri- või tööstusjaotlates.

Eelised

Energiamõõtur on MID-kinnitusega (sobib arveldusmõõtmiseks) ja vastab standarditele EN 62053-21 ja EN 50470-3 täpsusklassiga 1 / B. See aktsepteerib laia valikut CT suhteid (5:5 kuni 1500:5), sellel on kompaktne 70 mm korpus, taustavalgustusega LCD-ekraan ja suletud, löögikindel ümbris. Seade sisaldab impulssväljundit (S0) ja sobib otse integreerimiseks jaotuskilpidesse DIN-liistu kinnitusega.

Sobib

• Kolmefaasilise energia jälgimiseks äri- või tööstuspaigaldistes
• Arveldusmõõtmiseks CT sekundaarühendustega kuni 1500 A
• Paneeli- või DIN-liistu paigaldamiseks jaotuskilpides

Peamised tehnilised andmed

• Bränd: Finder
• Mudel / MPN: 7E.56.8.400.0010
• Toide: 3Ph 230 V, 50 Hz
• Ekraan: LCD, vahemik 0–999999,9 kWh
• Mõõtmine: aktiivenergia (kWh), pinge (V), vool (A), aktiivvõimsus (kW)
• CT ühendus: seadistatavad suhted (5:5; 50:5; 100:5; 150:5; 200:5; 250:5; 300:5; 400:5; 500:5; 600:5; 750:5; 1000:5; 1250:5; 1500:5)
• Täpsus: klass 1 / B
• Standardid: EN 62053-21, EN 50470-3, MID-kinnitus
• Käivitusvool: 0,01 A
• Laius: 70 mm
• Väljundid: S0 (impulss)
• Korpus: suletud, löögikindel, DIN-liistu kinnituseks
• EAN: 4016138601428

Kasutamine

Paigaldage mõõtur DIN-liistule jaotuskilbi sees ja seadistage CT suhe vastavalt paigaldatud voolutrafodele. Ühendage CT sekundaar ja toide vastavalt tootja poolt antud juhtmestiku skeemile. Pärast seadme pingestamist kontrollige, et LCD näitab pinge-, voolu- ja võimsusnäite ning et kumulatiivne kWh loendur suureneb koormuse all. Kasutage S0 impulssväljundit kaugenergia jälgimiseks või integreerimiseks hoonejuhtimissüsteemidega, kui vaja.

Soovitused

Arveldamise täpsuse tagamiseks veenduge, et CT-d on õigesti valitud ja paigaldatud, juhtmestik on pingul ning mõõtur on paigaldatud kuivas, vibratsioonivabas kilbis. Ärge ületage määratud CT primaarvoolu; arveldusmõõtmiseks kasutamisel järgige kohalikke paigaldusstandardeid ja MID eeskirju.
