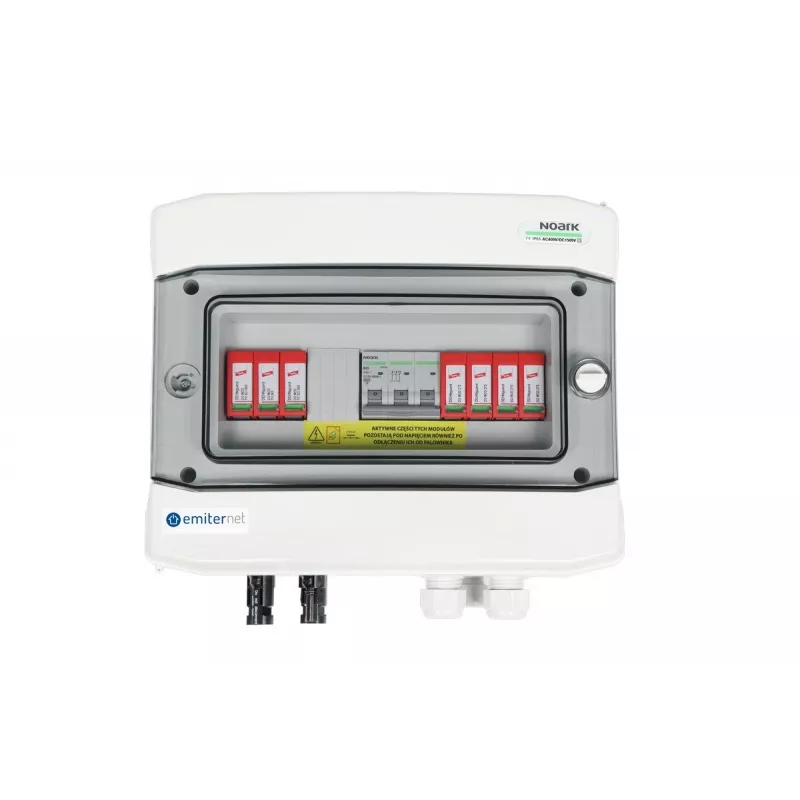

EMITER Lülitusseade DCAC hermeetiline IP65 koos Dehn 1000V Type 2 DC liigpingepiirikuga, 1 x PV string, 1 x MPPT // og. AC Dehn Type 2, 20A 3-faasiline

Päikesesüsteemidele, kus ruumi on vähe ja kaitse on hädavajalik, ühendab see EMITER DCAC lülitusseade DC- ja AC-liigpingekaitse ühte hermeetilisse IP65 korpusesse. Erinevalt eraldi kastidest mõlemale poolele integreerib see Dehn 1000V Type 2 DC liigpingepiiriku ühe PV stringi ja ühe MPPT sisendi jaoks koos Dehn Type 2 AC liigpingepiirikuga, mis on mõeldud 20A kolmefaasiliste süsteemide jaoks. Tulemuseks on kompaktne, seinale kinnitatav seade, mis hoiab kriitilised ühendused ülepinge ja keskkonnamõjude eest turvalisena, ilma mitme korpuse segaduseta.

Esiletõstetud omadused

• Hermeetiline IP65 polükarbonaadist korpus kaitseb tolmu ja veepritsmete eest
• Dehn Type 2 DC liigpingekaitse kuni 1000V ühe PV stringi jaoks
• Dehn Type 2 AC liigpingekaitse 20A kolmefaasiliste vooluringide jaoks
• Integreeritud DC lahklüliti ja AC kaitselüliti ohutuks hoolduseks
• Toetab ühte MPPT sisendit, ideaalne ühe stringiga elamu- või väikeste kommertssüsteemide jaoks
• Seinale kinnitatav disain koos kruviklemmidega turvaliseks ja lihtsaks juhtmestikuks

Igapäevases kasutuses

Paigaldamine on lihtne: kinnitage kast inverteri lähedale, ühendage üks PV string DC-sisendiga ja ühendage AC pool kolmefaasilise võrguga. Kruviklemmid sobivad standardsete päikesekaablite suurustega ja hermeetiline tihend tähendab, et täiendavat ilmastikukaitset pole vaja. Töö ajal piiravad Dehn liigpingepiirikud mööduvaid ülepingeid nii DC- kui ka AC-liinidel, samas kui lahklülitid võimaldavad ohutut isoleerimist hoolduseks. Polükarbonaadist korpus talub UV-kiirgust ja lööke, säilitades oma terviklikkuse aastaid kestva välitingimustes kasutamise jooksul.

Täielikud tehnilised andmed

• Toote tüüp: PV DC/AC jaotuskarp
• PV stringide arv: 1
• MPPT sisendite arv: 1
• Maksimaalne DC pinge: 1000 V
• DC liigpingekaitse: Dehn Type 2 (IEC 61643-31)
• AC nimivool: 20 A
• AC faaside konfiguratsioon: 3-faasiline
• AC liigpingekaitse: Dehn Type 2 (IEC 61643-11)
• Kaitseaste: IP65
• Korpuse tüüp: hermeetiline
• Korpuse materjal: polükarbonaat
• DC lahklüliti: jah
• AC lahklüliti/kaitselüliti: jah
• Kinnitusviis: seinale kinnitatav
• Töötemperatuuri vahemik: -20°C kuni +50°C
• Klemmi tüüp: kruviklemmid
• Kasutusala: päikesefotogalvaanilised süsteemid

Lõppmärkus

See EMITER lülitusseade on praktiline valik paigaldajatele, kes soovivad ühte kindlat korpust nii DC- kui ka AC-liigpingekaitseks ühe stringiga PV-süsteemides. Selle IP65 reiting ja Dehn komponendid tagavad pikaajalise töökindluse minimaalse hooldusega.
