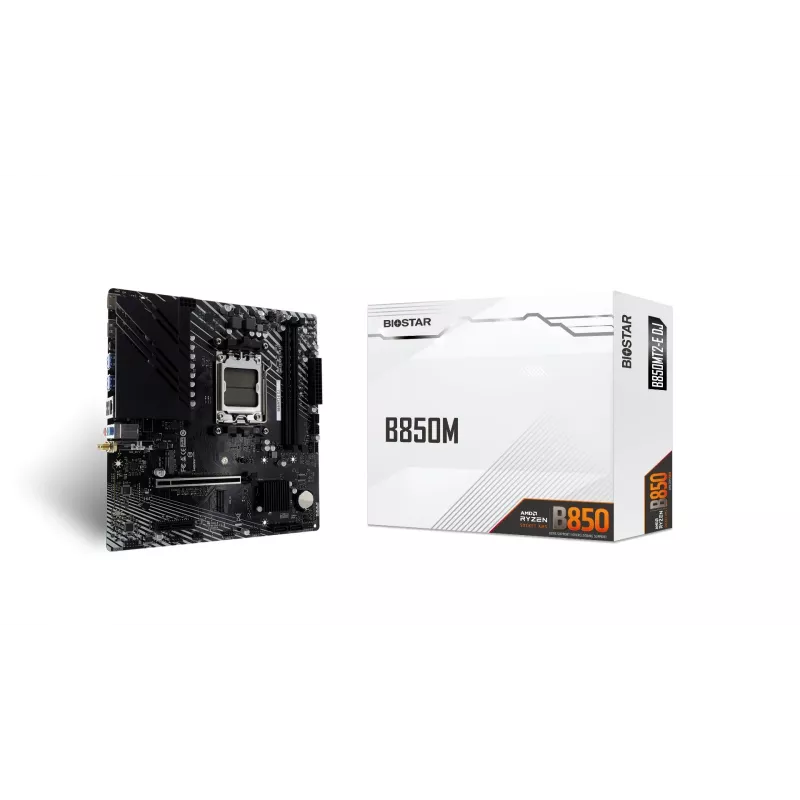

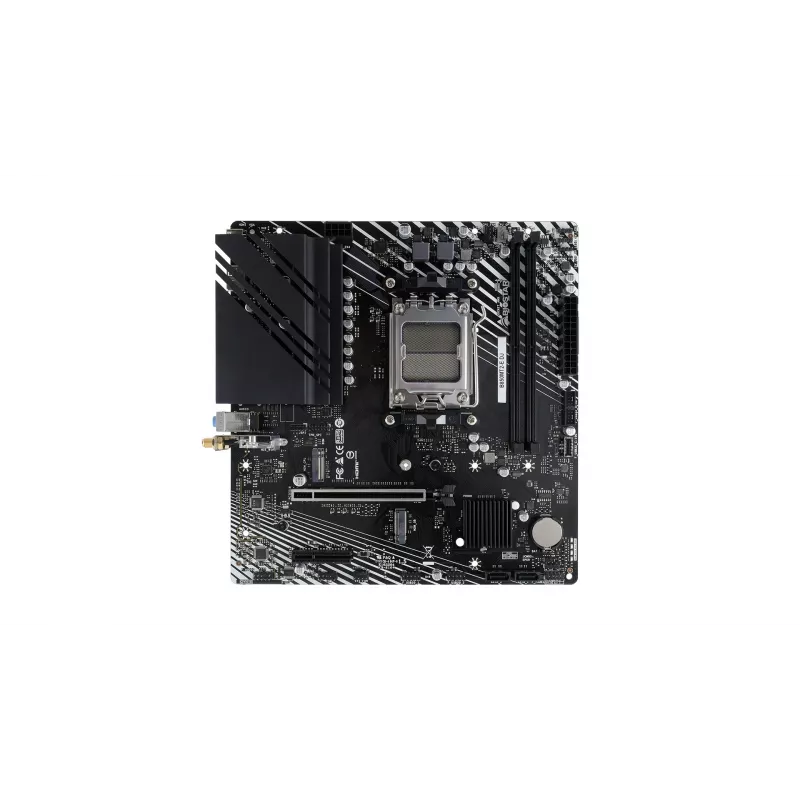

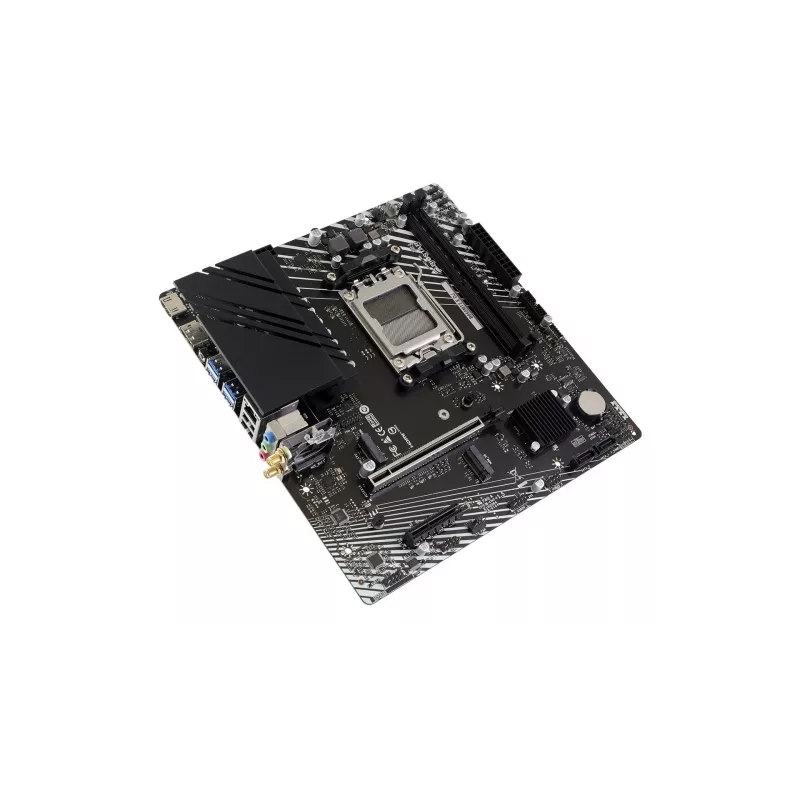

Emaplaat BIOSTAR B850 SAM5 Micro-ATX

BIOSTAR B850 SAM5 Micro-ATX emaplaat põhineb AMD B850 kiibistikul ja toetab AM5 (SAM5) protsessoreid kompaktses Micro-ATX formaadis. Sellel on üks PCI-Express 4.0 x16 pesa ja üks PCI-Express 4.0 x4 pesa, kaks M.2 pesa kiirete NVMe salvestusseadmete jaoks, nii HDMI kui DisplayPort videoväljundid (videoväljundi olemasolu sõltub paigaldatud protsessorist), Realtek ALC897 helikoodek kolme analooghelipordiga ning 2,5 Gigabitine LAN-port. Plaat pakub laia valikut juhtmega ühenduvusvõimalusi, sealhulgas mitmeid USB 2.0, USB 3.2 ja USB-C porti, lisaks SATA pordid ja RAID tugi.

Eelised

See Micro-ATX emaplaat ühendab AM5 protsessori toe kaasaegse ühenduvusega: PCIe 4.0 laiendus, kaks M.2 pesa NVMe draivide jaoks ja mitmegigabitine LAN. Integreeritud videoväljundid (HDMI ja DisplayPort) võimaldavad kasutada integreeritud graafikaga protsessoreid. USB-C ja arvukate USB 3.2 portide olemasolu toetab kaasaegseid välisseadmeid ja kiiret andmeedastust. Riistvaraline RAID SATA ja NVMe jaoks ning TPM päis pakuvad lisavõimalusi salvestuse liiasuse ja platvormi turvalisuse tagamiseks.

Sobib kasutamiseks

• Kompaktsed lauaarvutid, kus on vaja AM5 protsessori tuge
• Kodu- või kontoriarvutid, mis vajavad mitmeid kiireid salvestusdraive (NVMe + SATA)
• Süsteemid, mis kasutavad eraldiseisvaid GPU-sid või, kui protsessoril on integreeritud GPU, vajavad emaplaadi videoväljundeid
• Kasutajad, kes nõuavad kiiret juhtmega võrguühendust 2,5 Gigabitise LAN-iga

Peamised tehnilised andmed

• Kiibistik: AMD B850
• Protsessori pesa: SAM5 (AM5)
• Formaat: Micro-ATX
• Laienduspesad: 1× PCIe 4.0 x16, 1× PCIe 4.0 x4
• Salvestus: 2× M.2 pesa, SATA RAID toega (SATA 0,1,10), NVMe RAID (0,1,10)
• Videoväljundid: 1× HDMI, 1× DisplayPort (sõltub protsessori iGPU-st)
• Heli: Realtek ALC897, 3× analoogheliporti
• LAN: 2,5 Gigabit RJ45
• USB: 6× USB 2.0, 6× USB 3.2, 1× USB-C
• Muu: TPM päis

Kasutamine

Paigaldage ühilduv SAM5 protsessor ja vajalik jahutus vastavalt protsessori ja jahuti tootja juhistele, sisestage mälumoodulid sobivatesse DIMM pesadesse ja kinnitage emaplaat Micro-ATX-ga ühilduvasse korpusesse. Ühendage toitekaablid (24-kontaktiline ATX ja protsessori toide), kinnitage salvestusdraivid M.2 pesadesse või SATA portidesse ning vajadusel paigaldage eraldiseisev GPU PCIe x16 pessa. Ühendage esipaneeli pistikud, USB päised ja korpuse heli vastavate emaplaadi päistega. Konfigureerige BIOS/UEFI seaded alglaadimisjärjekorra, salvestuse RAID (kui kasutusel) jaoks ning vajadusel lubage TPM.

Soovitused

Kasutage kvaliteetseid DDR5 mälumooduleid, mida AM5 platvorm toetab, veenduge, et BIOS on uuendatud viimasele versioonile parima protsessori ühilduvuse ja stabiilsuse tagamiseks, ning kasutage korralikku korpuse õhuvoolu lahendust, et hoida temperatuure kontrolli all suure jõudlusega protsessorite või mitme salvestusseadme kasutamisel.
