Emaplaat GIGABYTE B550M AORUS ELITE micro ATX, AMD B550, Socket AM4, 4x DIMM DDR4, 128GB, 2x M.2, 4x SATA III

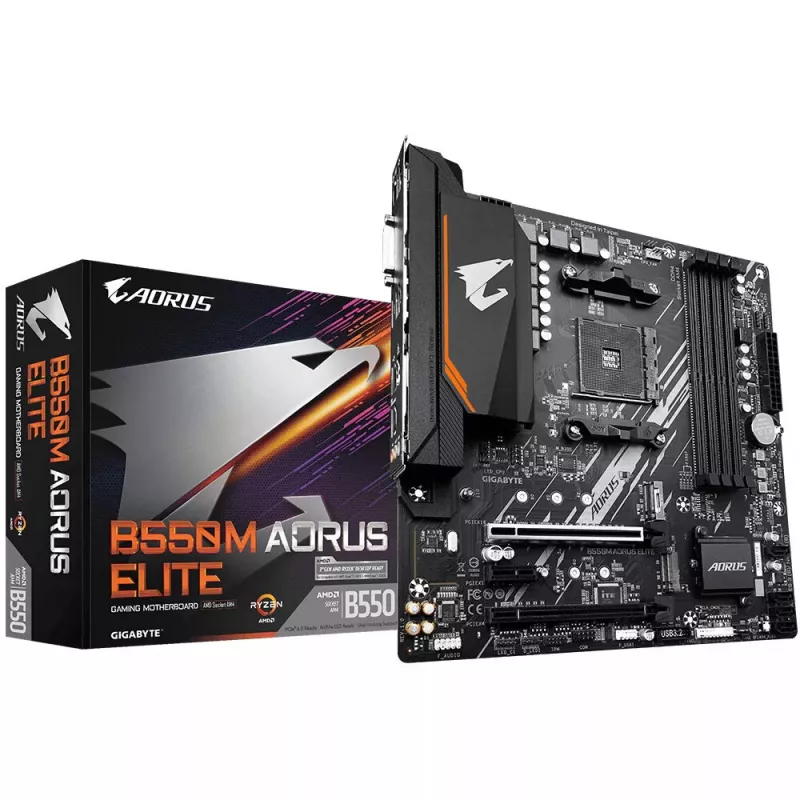

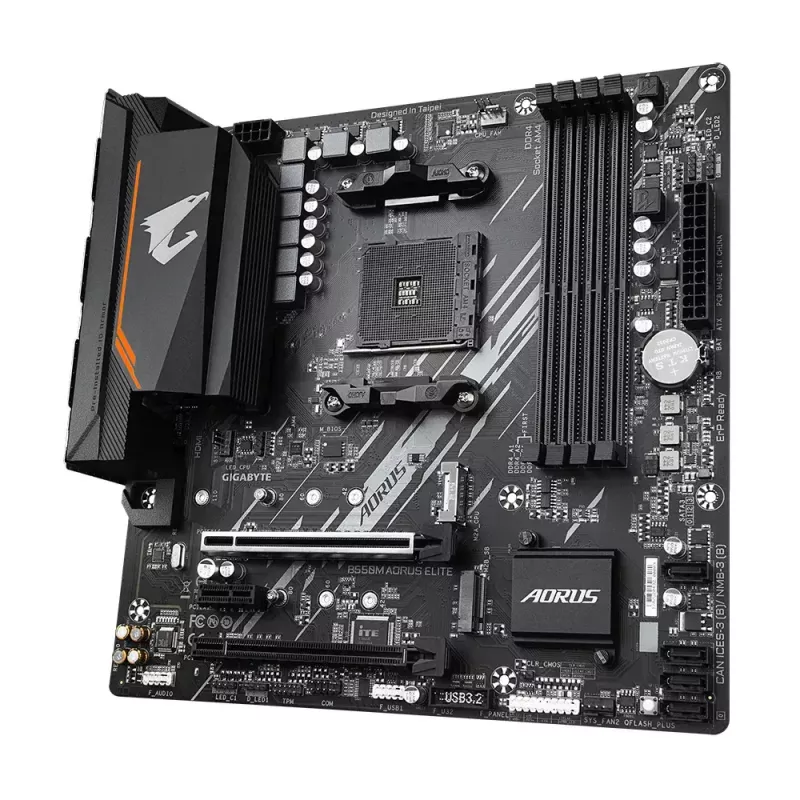

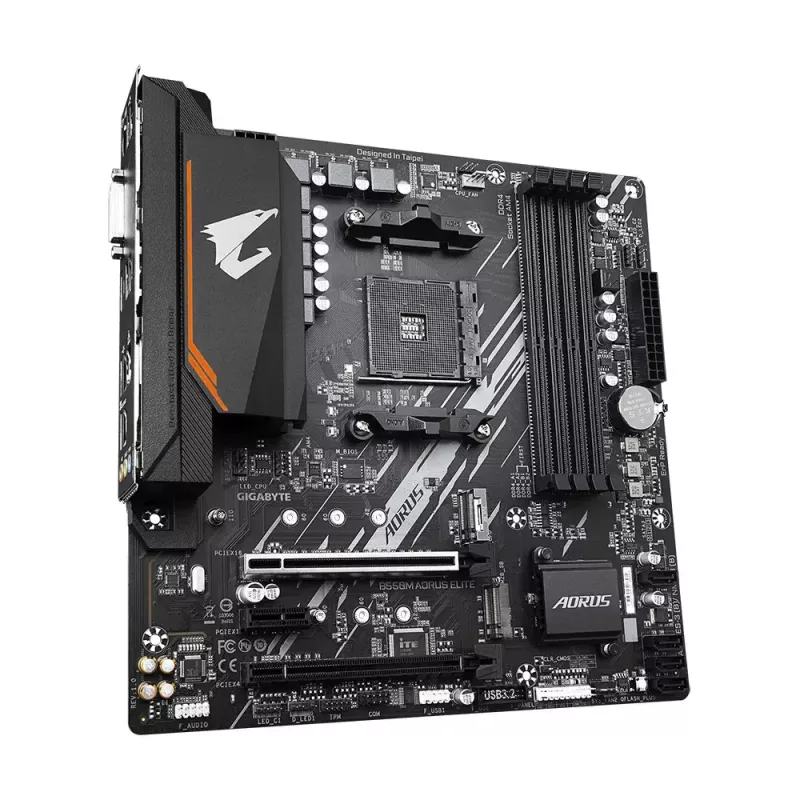

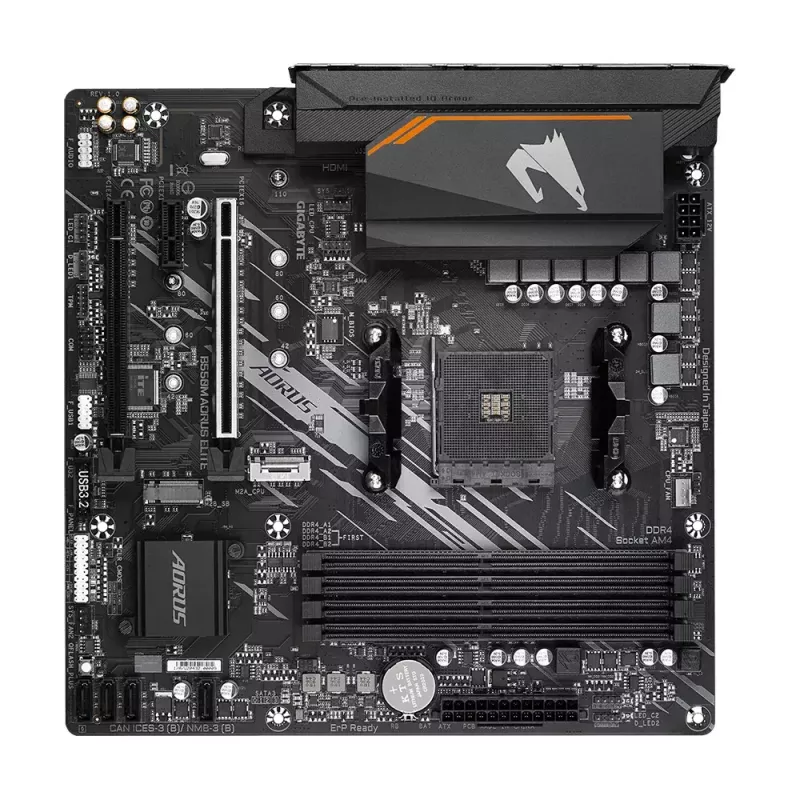

Gigabyte B550M AORUS ELITE on mikro-ATX emaplaat, mis põhineb AMD B550 kiibistikul ja toetab Socket AM4 pesaga 3. põlvkonna AMD Ryzen protsessoreid. Sellel on neli DDR4 DIMM pesa kahekanalilise mälu jaoks, PCIe 4.0 valmis x16 pesa, kaks NVMe M.2 ühendust, integreeritud HDMI ja DVI väljundid, Gigabit LAN ja mitu USB 3.2 porti. Emaplaat on mõeldud kasutajatele, kes vajavad kompaktset, kuid võimekat platvormi mängimiseks, sisuloomiseks ja üldisteks arvutiehitusteks.

Eelised

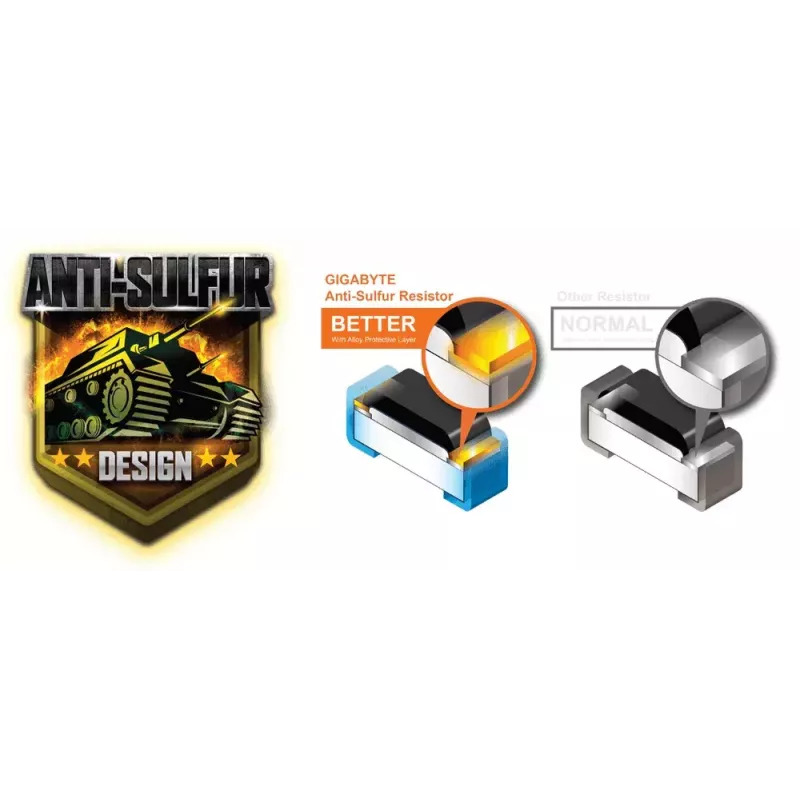

Emaplaadil on 5+3 faasiline puhas digitaalne VRM madala RDS(on) MOSFETidega stabiilse toite tagamiseks Ryzen protsessoritele, kaks NVMe PCIe 4.0/3.0 M.2 ühendust kiireks salvestuseks, kvaliteetsed helikondensaatorid helimüra kaitsega ning GIGABYTE eksklusiivne Realtek 8118 Gigabit LAN automaatse ribalaiuse jaotusega. Täiendavad eelised hõlmavad HDMI ja DVI videoväljundeid, RGB FUSION 2.0 aadresseeritava LED toega, Smart Fan 5 jahutuse juhtimist hübriidventilaatori päistega, Q-Flash Plus BIOS uuendust ilma protsessori või mäluta ning väävlivastast takisti kaitset parema vastupidavuse tagamiseks.

Sobib

• Mänguarvutid, mis kasutavad 3. põlvkonna AMD Ryzen protsessoreid
• Kompaktsed mikro-ATX ehitused
• Tööjaamad sisuloomiseks ja video taasesituseks (HDMI 2.1 / 4K tugi)
• Süsteemid, mis vajavad kiiret NVMe salvestust ja RAID konfiguratsioone

Peamised tehnilised andmed

• Kiibistik: AMD B550
• Pesa: AM4 (toetab 3. põlvkonna AMD Ryzen)
• Vormitegur: Micro ATX (244 x 244 mm)
• Mälu: 4 × DDR4 DIMM, kahekanaliline, ECC/Non-ECC puhverdamata, kuni 128 GB
• Laiendus: Ultra Durable PCIe 4.0 x16 pesa, 1 × PCIe x1 (Gen3)
• Salvestus: Kaks M.2 (NVMe PCIe 4.0/3.0 & PCIe 3.0 x2), SATA III pordid
• LAN: Realtek 8118 Gigabit LAN
• Videoväljundid: HDMI (HDMI 2.1 funktsioonid) ja DVI-D
• Heli: Kvaliteetsed helikondensaatorid, helimüra kaitse

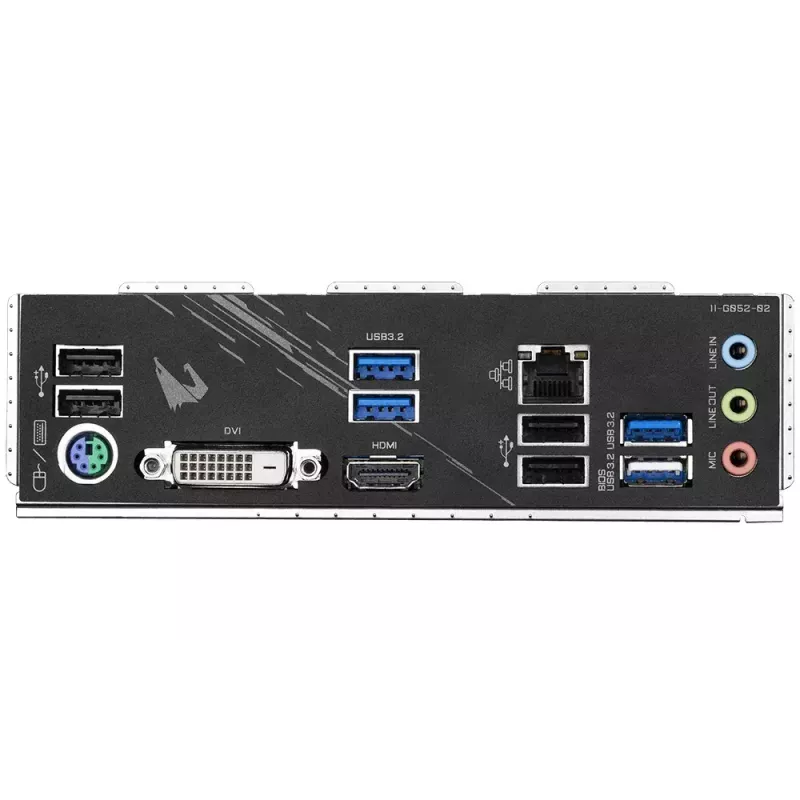

• USB: USB 3.2 pordid (taga), PS/2 kombineeritud
• Toide: Tahke kontaktiga ATX 12V 8-pin toitepistik

Kuidas kasutada

Paigaldage emaplaat ühilduvasse mikro-ATX korpusesse ja ühendage AM4 protsessor, DDR4 mälumoodulid soovitatud DIMM pesadesse ning vajadusel graafikakaart PCIe x16 pesasse. Ühendage salvestusseadmed M.2 pesade või SATA III portide kaudu ning ühendage toiteploki kaablid 24-pin ATX ja 8-pin CPU toitepistikutesse. Kasutage BIOS-i või GIGABYTE APP Center utiliite (EasyTune, @BIOS) süsteemi seadistamiseks, püsivara uuendamiseks vajadusel Q-Flash Plus abil ning ventilaatori kõverate seadistamiseks Smart Fan 5 kaudu. Ühendage välisseadmed tagumise I/O külge, sealhulgas HDMI/DVI, LAN ja USB pordid.

Soovitused

Stabiilseks tööks suure koormusega Ryzen protsessoritega kasutage kvaliteetseid toiteplokke ja paigaldage mälu soovitatud DIMM pesadesse kahekanalilise režiimi saavutamiseks. Hoidke BIOS ja draiverid ajakohasena GIGABYTE APP Centeri või Q-Flash Plus abil ning seadistage Smart Fan 5 kriitiliste temperatuuriandurite jälgimiseks ja komponentide kaitsmiseks. Aadresseeritavate RGB ribade kasutamisel veenduge, et need ühilduksid 5V aadresseeritava LED-iga ja ärge ületage toetatud LED-ide arvu.
