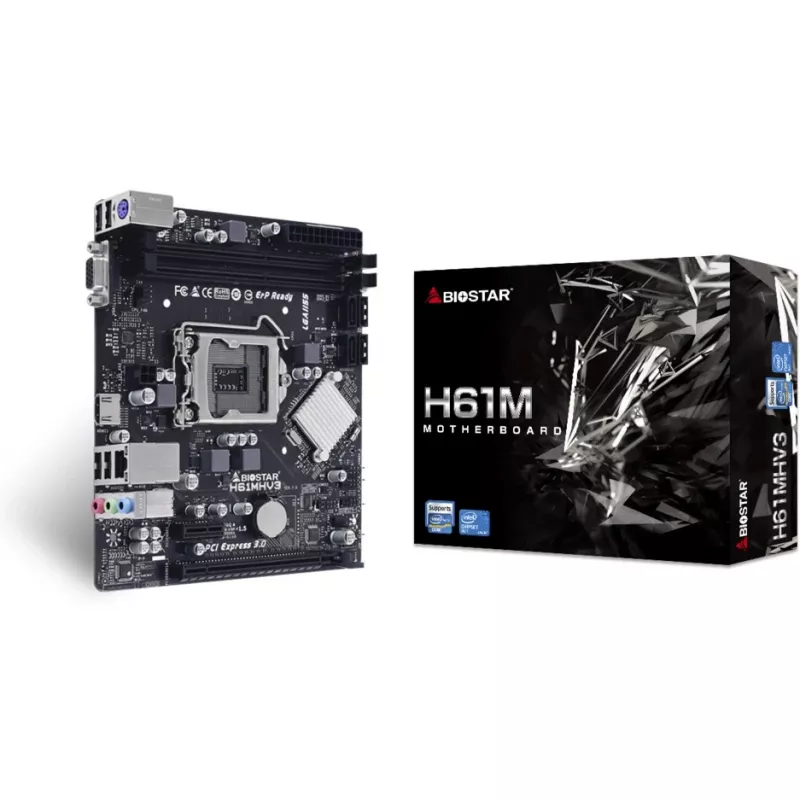

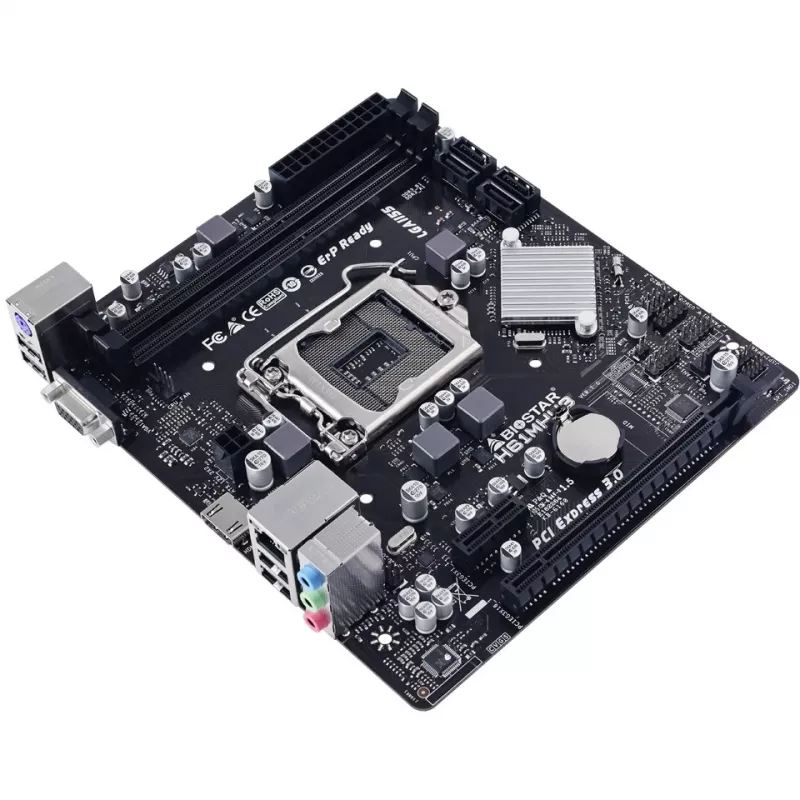

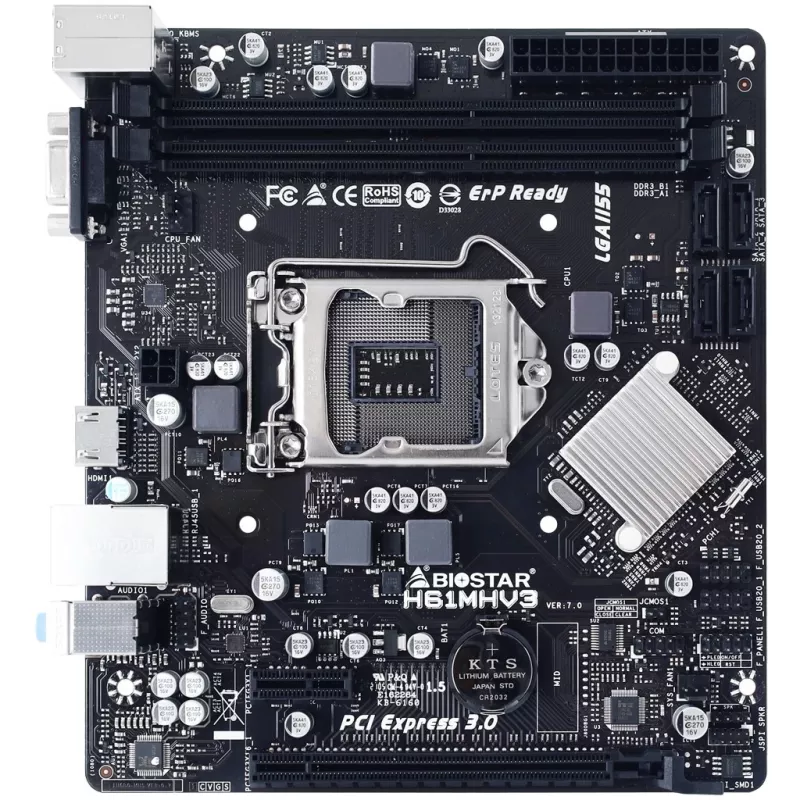

Emaplaat BIOSTAR H61MHV3 micro ATX, Intel H61 kiibistik, LGA 1155, DDR3, 2x DIMM, 4x SATA II, HDMI, VGA

Biostar H61MHV3 on micro ATX emaplaat Intel H61 kiibistiku ja LGA 1155 pesaga, ühildub 2. ja 3. põlvkonna Intel Core i7/i5/i3, Pentium ja Celeron protsessoritega. See toetab kahekanalist DDR3 mälu kahes DIMM-pesas, PCIe x16 graafikalaiendust, SATA II salvestusliideseid ja Realtek RTL8111H Gigabit LAN-kontrollerit. Kompaktne paigutus ja põhifunktsioonid muudavad selle sobivaks väikestele lauaarvutitele, mis vajavad standardset ühenduvust ja põhilisi multimeediavõimalusi.

Eelised

Plaat integreerib Intel H61 ühekiibistiku disaini stabiilsete punkt-punkti ühenduste ja parema ribalaiuse tagamiseks, toetab PCIe Gen 3.0 suuremat graafika I/O läbilaskevõimet ja pakub HDMI 4K2K väljundit kõrge eraldusvõimega kuva jaoks ühe kaabli kaudu. Sisseehitatud HD Audio säilitab heli täpsuse, samas kui X.D.C eXtreme Durable Capacitors ja ESD-kaitse suurendavad toitestabiilsust ja komponentide eluiga. Charger Booster tehnoloogia kiirendab Apple seadmete laadimist ühendamise korral. UEFI BIOS koos BIO-Flasheriga lihtsustab süsteemi seadistamist ja BIOS-i uuendamist. Lisakaitse ülevoolu, ülepinge ja ülekuumenemise vastu aitab vältida riistvarakahjustusi.

Sobib

• Soodsatele või kompaktsetele lauaarvutitele, mis kasutavad LGA 1155 Intel protsessoreid
• Kodu- või kontorisüsteemidele, mis vajavad Gigabit Ethernetit ja põhilist multimeediat
• Väikese vormiteguriga ehitistele DDR3 mälu ja ühe pesaga diskreetse graafikaga

Peamised tehnilised andmed

• Kiibistik: Intel H61
• Pesa: LGA 1155 (Socket H2) 2./3. põlvkonna Intel Core / Pentium / Celeron jaoks
• Vormitegur: Micro ATX
• Mälu: 2 × DDR3 DIMM-pesa, kahekanaline, DDR3-1600/1333 toetatud
• Laiendus: 1 × PCIe x16 (ühildub PCIe Gen 3.0-ga)
• Salvestus: SATA II pordid
• LAN: Realtek RTL8111H Gigabit Ethernet
• Video/audio: HDMI (4K2K tugi), sisseehitatud HD Audio
• BIOS: UEFI koos BIO-Flasheriga

Kasutamine

Paigaldage emaplaat ühilduvasse micro ATX korpusesse ja kinnitage LGA 1155 protsessor koos sobiva jahutiga. Täitke kuni kaks DDR3 DIMM-moodulit mälupesadesse, järgides juhendis toodud kahekanalise soovitusi. Ühendage toiteallika kaablid, SATA salvestusseadmed ja esipaneeli pistikud. Paigaldage PCIe graafikakaart PCIe x16 pessa, kui on vaja täiendavat GPU jõudlust; vastasel juhul kasutage integreeritud videoväljundit HDMI kaudu. Kasutage UEFI BIOS-i käivitusjärjekorra, mäluseadete ja platvormispetsiifiliste funktsioonide seadistamiseks. BIOS-i uuendamiseks käivitage BIO-Flasher USB-mälupulgalt, nagu on kirjeldatud kasutusjuhendis.

Soovitused

Töökindlaks tööks kasutage kvaliteetseid madala ESR-iga tahkkondensaatoreid ja stabiilset toiteallikat, mis vastab süsteemi koormusele. Paigaldage mälumoodulid paaridena optimaalse kahekanalise jõudluse saavutamiseks ja uuendage UEFI BIOS enne uue protsessoripõlvkonna või mälukomplekti paigaldamist. Apple mobiilseadmete ühendamisel kasutage emaplaadi Charger Booster-toega USB-porte, et lühendada laadimisaega.
