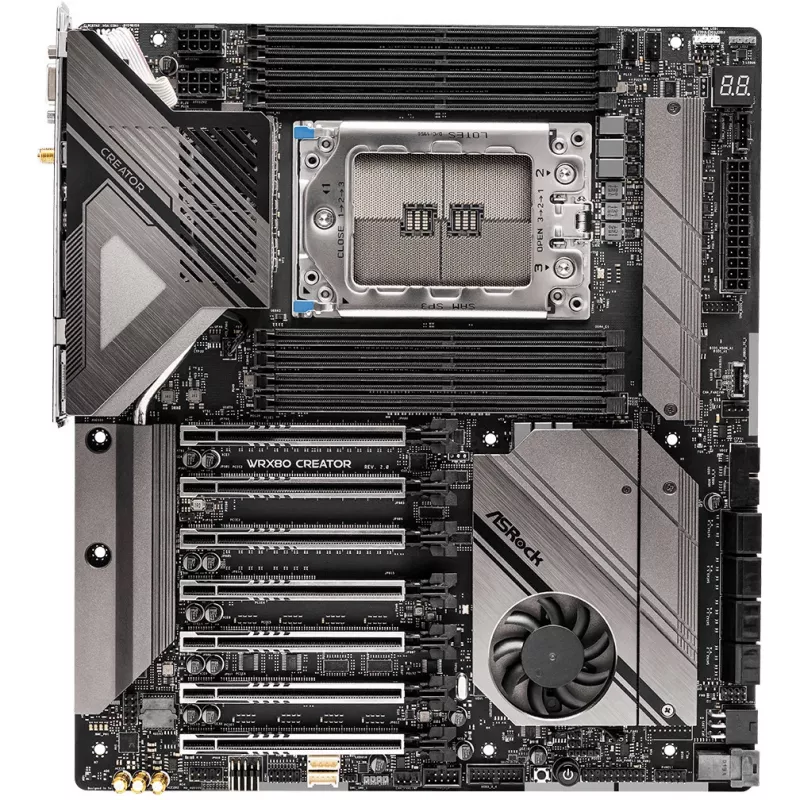

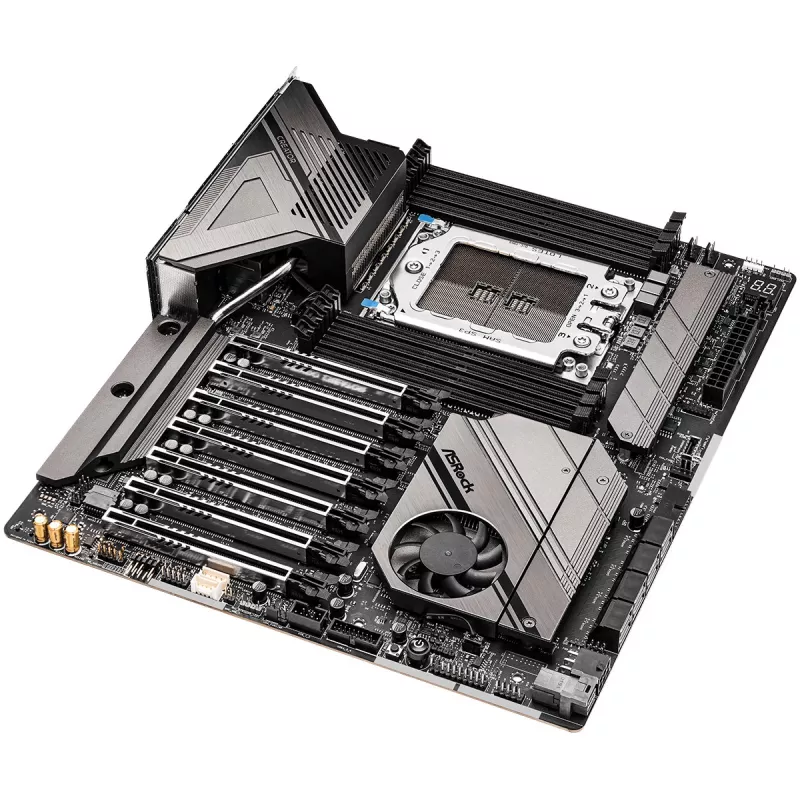

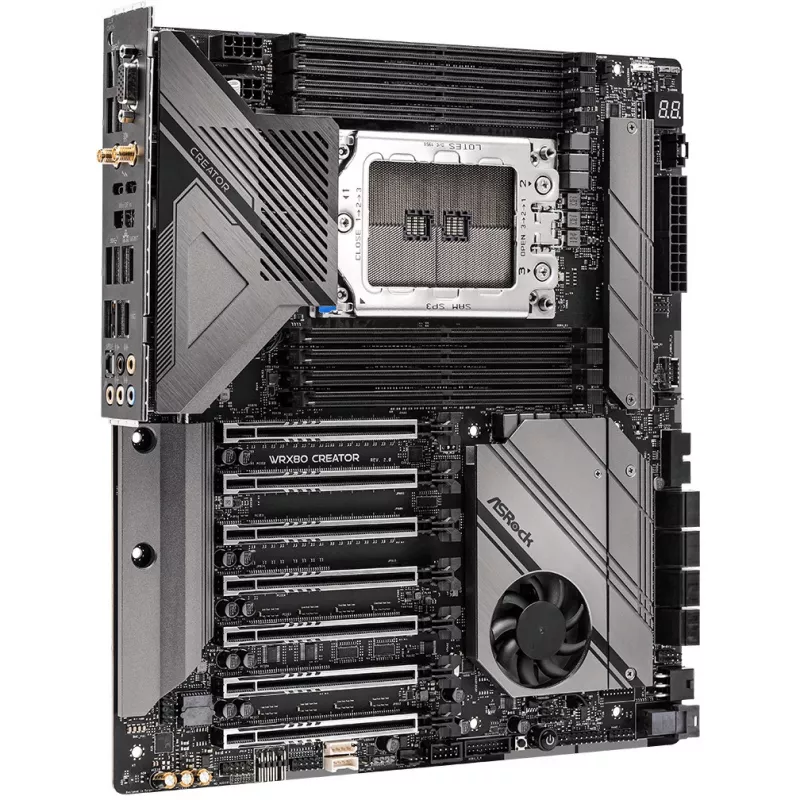

Emaplaat ASRock WRX80 CREATOR R2.0 — AMD WRX80, pesa sWRX8, E-ATX, 8× DIMM DDR4, maks 2 TB, Wi‑Fi 6E, 10Gb LAN, 7.1 heli

ASRock WRX80 CREATOR R2.0 on Extended ATX emaplaat, mis põhineb AMD WRX80 kiibistikul ja on mõeldud Socket sWRX8 protsessoritele. See toetab AMD Ryzen™ Threadripper™ PRO 3000WX/5000WX seeria protsessoreid ja tavalisi Ryzen 3/5 protsessoreid, kuni 2,05 TB DDR4 mälu kaheksas DIMM-pesas, mitut M.2 ja SATA III salvestusvõimalust RAID-toega, kahte 10GbE LAN-kontrollerit ja Wi‑Fi 6E kiireks ühenduvuseks. Plaadil on täiustatud toitehaldus, 14-kihiline serveriklassi madalkaoga PCB 2 oz vasega, komposiit-VRM-jahutus kahe ventilaatori ja soojustoruga ning Thunderbolt 4 / USB4 Type‑C pordid suure ribalaiusega I/O jaoks.

Eelised

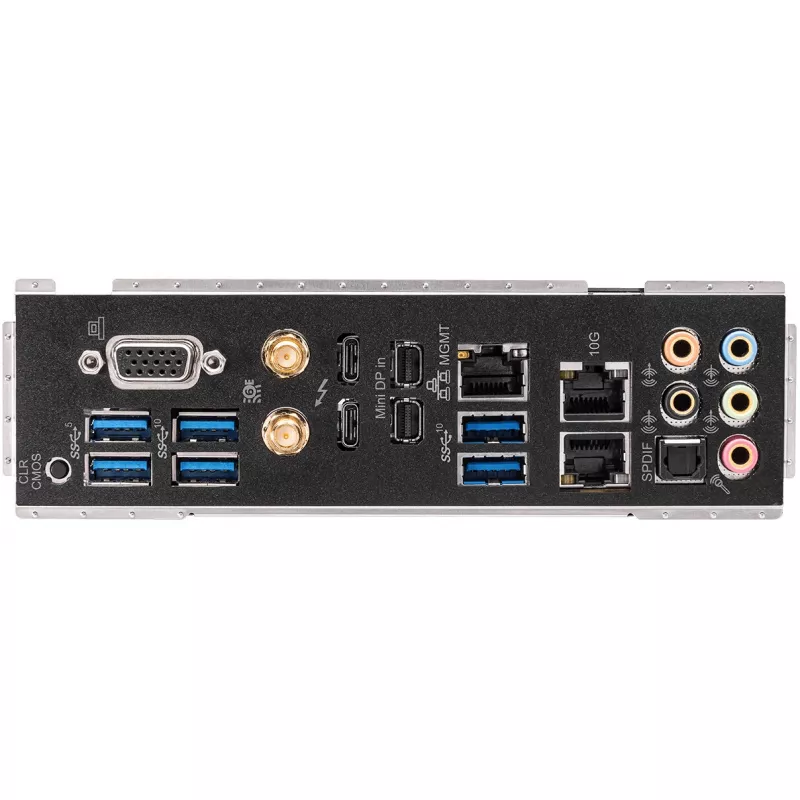

Emaplaat kasutab Dr.MOS-i koos SPS (Smart Power Stage) tehnoloogiaga ja 8-faasilist 105A toitedisaini, et tagada täpne voolu- ja temperatuurijälgimine stabiilse CPU Vcore pinge ning parema kiirendamisvõime jaoks. 14-kihiline serveriklassi madalkaoga PCB koos 2 oz vasest sisemiste kihtidega ja PCIe Gen4 Surface Mount tehnoloogiaga parandab signaali terviklikkust ja soojuslikku efektiivsust mälu- ja PCIe-seadmete puhul. Komposiit-VRM jahutusradiaatorid koos 7 W/mK MOSFET termopatjade ja kahe ventilaatoriga suurendavad soojuse hajumist. Sisseehitatud funktsioonid hõlmavad kahte Marvell/Aquantia 10GbE LAN-i, Thunderbolt 4/USB4 Type‑C-d, Nahimic helitöötlust ja paindlikku integreeritud I/O-kilpi lihtsaks paigaldamiseks.

Sobib

• Tööjaamad professionaalseks disainiks, simulatsiooniks ja renderdamiseks
• Serverid või arvutussõlmed, mis vajavad IPMI-d ja BMC-d (AST2500)
• Suure jõudlusega salvestus- ja võrgurakendused, mis kasutavad 10GbE ja NVMe-d
• Süsteemid, mis vajavad ulatuslikku PCIe Gen4 laiendust (mitu GPU-d või lisakaarte)

Peamised spetsifikatsioonid

• Kiibistik: AMD WRX80
• Pesa: Socket sWRX8 (toetab Ryzen™ Threadripper™ PRO 3000WX/5000WX)
• Vormitegur: Extended ATX
• Toitedisain: 8 toitefaasi, 105A SPS (Dr.MOS)
• PCB: 14-kihiline serveriklassi madalkaoga PCB 2 oz vasega
• Mälu: DDR4‑SDRAM, 8 DIMM-pesa, kuni 2048 GB, toetab DDR4 4533+ (OC)
• PCIe: 7 x PCIe Gen4 x16 pesa
• Salvestus: 8 x SATA3, Hyper M.2 (PCIe Gen4 x4) pesad, 1 U.2 (PCIe Gen3 x4)
• USB / Thunderbolt: 2 x Thunderbolt™ 4 Type‑C, 5 x USB 3.2 Gen2, 6 x USB 3.2 Gen1
• LAN / Traadita: Kaks Marvell (Aquantia) 10GbE, 1 spetsiaalne IPMI LAN, Intel 802.11ax (Wi‑Fi 6E) + Bluetooth 5.3
• Heli: 7.1 CH HD Audio (Realtek ALC4050H + ALC1220) koos Nahimicuga
• BMC: Aspeed AST2500
• BIOS: UEFI AMI 256 Mbit

Kasutamine

Paigaldage emaplaat sobivasse Extended ATX korpusesse, joondage ja kinnitage paindlik integreeritud I/O-kilp ning monteerige toetatud Socket sWRX8 protsessor, kinnitades sobiva jahuti komposiit-VRM jahutusradiaatori piirkonda. Paigutage DDR4 mälumoodulid sobitatud DIMM-paaridesse või vastavalt emaplaadi juhendile, et saavutada nõutav kanalikonfiguratsioon ja maksimaalne maht. Ühendage NVMe M.2 kettad või SATA seadmed ja konfigureerige RAID vajadusel UEFI-s. Ühendage toitepistiku piisava võimsusega toiteallikast, mis tagab vajalikud 8-kontaktsed/24-kontaktsed CPU toitepäised, seejärel ühendage välisseadmed nagu GPU-d PCIe Gen4 x16 pesadesse ja välisseadmed Thunderbolt 4 / USB Type‑C portidesse. Kaugjuhtimiseks ühendage spetsiaalne IPMI LAN ja konfigureerige AST2500 BMC seaded.

Soovitused

Usaldusväärseks suure jõudlusega tööks kasutage kvaliteetseid DDR4 ECC või mitte-ECC mooduleid, mis on valideeritud WRX80 platvormidele, mitme reelinguga toiteallikat, mis on sobiva võimsusega CPU ja mitme PCIe kaardi toetamiseks, ning tagage piisav korpuse õhuvool, et täiendada komposiit-VRM jahutusradiaatorit. Hoidke BIOS ja BMC püsivara ajakohasena, et tagada parem stabiilsus ja ühilduvus.
