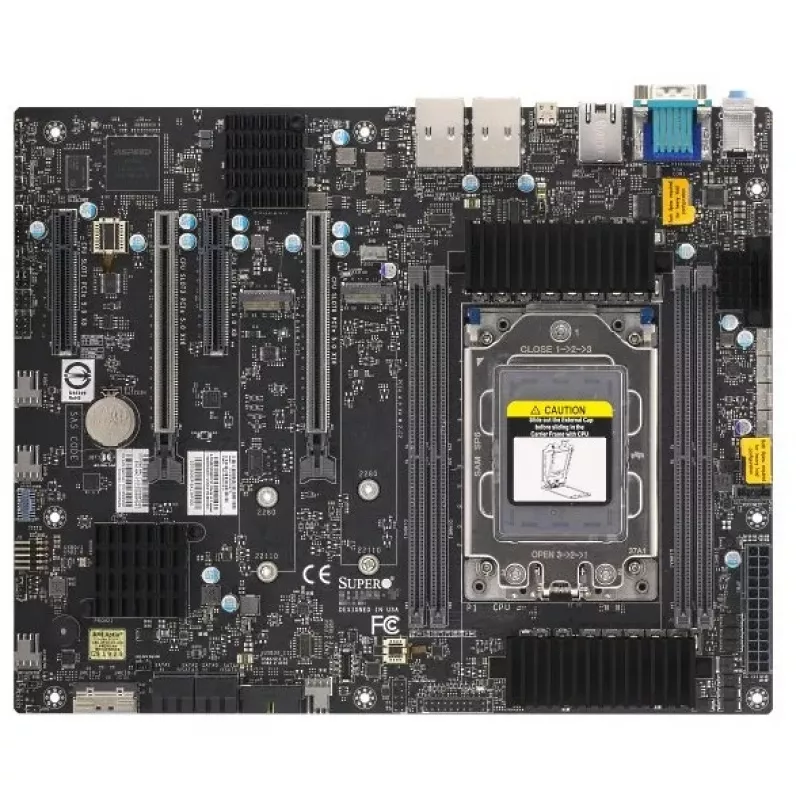

Emaplaat Supermicro MBD-H13SRA-F TRX50 pesa sTR5 ATX DDR5 4×DIMM 96GB ECC M.2 SATA III 2×GbE IPMI

Supermicro MBD-H13SRA-F TRX50 on ATX-tööjaama emaplaat, mis on kavandatud AMD Threadripper protsessoritele pesaga sTR5 ja AMD TRX50 kiibistikuga. See toetab DDR5-mälu DIMM-pesades koos ECC-ühilduvuse, suure mälumahu ja -kiirusega, mitut PCIe Gen5 x16 pesa laienduskaartide jaoks ning mitmesuguseid integreeritud salvestus- ja võrguliideseid, mis sobivad professionaalseks tööjaama kasutuseks.

Eelised

Emaplaat pakub tuge suure mahuga DDR5-mälule (kuni 4 TB) koos ECC-ga, mitut PCIe Gen5 x16 pesa suure jõudlusega laienduskaartide jaoks ja paindlikke salvestusvõimalusi, sealhulgas M.2 ja SATA III koos RAID-toega. Integreeritud Gigabit Ethernet Broadcomi kontrolleriga, IPMI LAN kaugjuhtimiseks, arvukad sisemised ventilaatori ühendused ja TPM-päis lisavad töökindlust ja hallatavust tööjaamade juurutamisel.

Sobib

• Tööjaamade ehitamiseks sisuloomise ja inseneritöö jaoks
• Süsteemidele, mis vajavad suurt ECC-mälu mahtu ja suurt mälu läbilaskevõimet
• Serveritele või kaugjuhitavatele tööjaamadele, mis kasutavad IPMI-t
• Konfiguratsioonidele mitme PCIe laienduskaardiga (GPU, kiirendi, RAID-kontroller)

Peamised spetsifikatsioonid

• Kujutegur: ATX (ligikaudu 304,8 × 243,8 mm)
• Kiibistik: AMD TRX50
• Toetatud protsessorid: AMD Ryzen Threadripper seeria (pesa sTR5)
• Mälu tüüp: DDR5-SDRAM, ECC-ühilduv; 4 DIMM-pesa; kuni 5200 MHz toetatud; maksimaalne sisemälu kuni 4 TB; toetatud mooduli maht kuni 96 GB; mälu pinge 1,1 V
• Laiendus: 2 × PCI Express x16 (Gen 5.x)
• Salvestus: M.2 ja SATA III liidesed; 4 × SATA III porti; RAID-tugi
• Pardal olev heli: Realtek ALC888S, 5.1 kanalit
• Võrk: Gigabit Ethernet (Broadcom BCM5720); 2 × Ethernet RJ-45 porti; IPMI LAN kaugjuhtimiseks
• Tagumine I/O: 1 × USB 3.2 Gen2x2 USB-C, 4 × USB 3.2 Gen2 Type-A, COM-port, VGA-port
• Sisemised ühendused: protsessori ventilaatori ühendus, 7 × šassii ventilaatori ühendust, TPM-ühendus, sisemised USB 3.2 Gen1 ja USB 2.0 päised
• BIOS: AMI, 32 Mbit; ACPI 6.5; SMBIOS 3.6
• Töötingimused: töötemperatuur −20 kuni 60 °C; suhteline õhuniiskus 10–85%

Kasutusjuhend

Paigaldage emaplaat ühilduvasse ATX-korpusesse ja kinnitage toetatud AMD Threadripper protsessor pessa sTR5, järgides protsessori jahuti tootja juhiseid. Täitke DDR5 DIMM-pesad ECC-mälumoodulitega soovitatud konfiguratsioonides, et võimaldada optimaalset mälu jõudlust. Ühendage salvestusseadmed saadaolevatesse M.2 või SATA III portidesse ja kinnitage vajalikud laienduskaardid PCIe Gen5 x16 pesadesse. Kasutage pardal olevaid päiseid, et ühendada süsteemi ventilaatorid, esipaneeli USB ja vajadusel TPM-moodul. Seadistage BIOS-i sätted (AMI) vajaliku alglaadimisjärjekorra, RAID-massiivide ja mäluprofiilide jaoks enne operatsioonisüsteemi installimist.

Soovitused

Stabiilseks tööks tööjaama- või serverikeskkonnas kasutage ECC-sertifitseeritud DDR5-mooduleid, tagage piisav jahutus Threadripper protsessoritele ja mitmele laienduskaardile ning hoidke BIOS-i püsivara uuendatuna. Kaugjuhitavate süsteemide juurutamisel konfigureerige IPMI-juurdepääs turvaliselt ja kontrollige RAID-konfiguratsioone enne tootmiskasutust.
