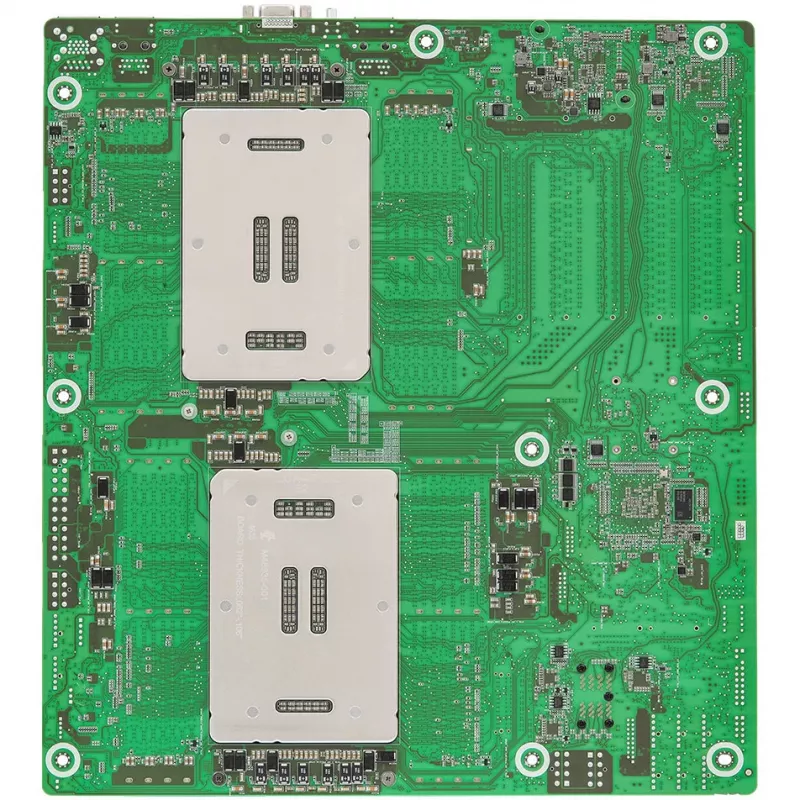

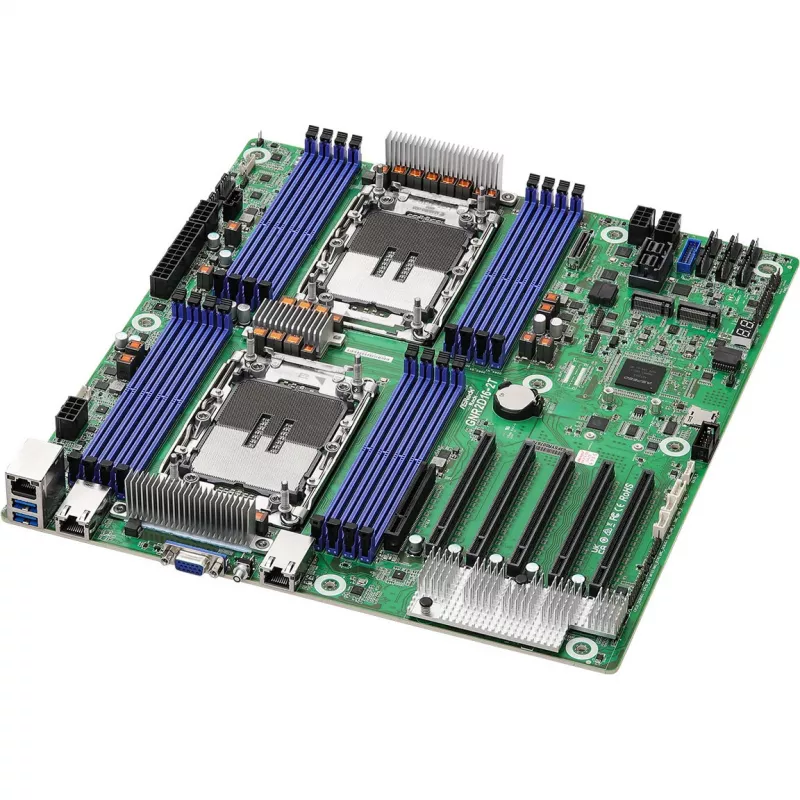

Emaplaat ASRock GNR2D16-2T, Intel SoC, LGA 4710 (Socket E2),...

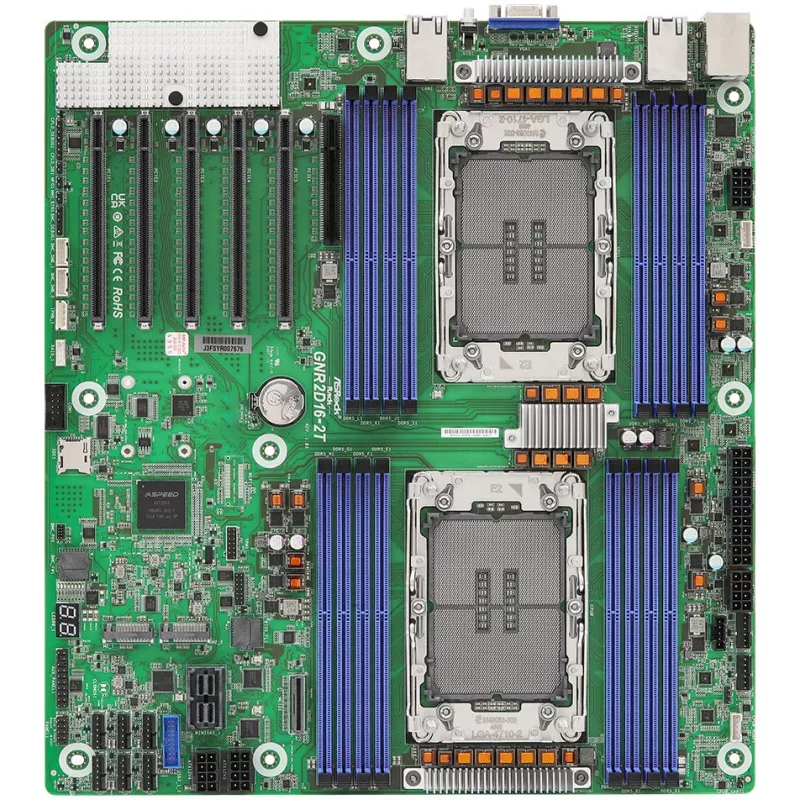

ASRock GNR2D16-2T on EEB-vormingus serveriplaat Intel SoC ja LGA 4710 (Socket E2) pesaga, mis toetab Intel Xeon 6300-seeria protsessoreid. See pakub 16 DDR5-SDRAM DIMM-pesa (8+8, 1DPC) kuni 128 GB mälu jaoks, mitut PCIe 5.0 / CXL 2.0 laienduspesa, kahte 10GbE porti Intel X710-AT2 kaudu ja integreeritud ASPEED AST2600 kaugjuhtimist. Plaat sisaldab SATA III salvestusseadmete tuge, toetust kahele M.2 draivile ja UEFI AMI BIOS-t, mis sobib püstiku- või torniserverite juurutamiseks, kus on vaja suurt läbilaskevõimet ja hallatavust.

Eelised

Emaplaat ühendab suure tihedusega DDR5 mälu paigutuse laia PCIe5.0/CXL2.0 laiendusega, võimaldades kaasaegseid kiirendikaarte ja NVMe lisakaarte. Kaks 10GbE porti pakuvad suuremat võrgu ribalaiust virtualiseerimise ja andmeteenuste jaoks, samas kui ASPEED AST2600 ja IPMI tugi võimaldavad kaugjuhtimist ja -jälgimist. EEB vormitegur ja Intel SoC disain muudavad selle ühilduvaks tüüpiliste serverikorppuste ja ettevõtte töökoormustega.

Sobib

• Virtualiseerimise hostid ja hüperviisori sõlmed
• Andmebaasiserverid ja salvestusseadmete kontrollerid
• Arvutusserverid, mis kasutavad PCIe5.0 kiirendikaarte või CXL seadmeid
• Püstiku- või torniserverite juurutused, mis vajavad 10Gb võrku

Peamised tehnilised andmed

• Vormitegur: EEB (12,24" x 13,3")
• Protsessori tugi: Intel Xeon 6300-seeria (LGA 4710 / Socket E2)
• Kiibistik: Intel SoC
• Mälu: 16 DDR5-SDRAM pesa (8+8 DIMM, 1DPC), kuni 128 GB
• PCIe / CXL: 5 × PCIe5.0/CXL2.0 x16, 1 × PCIe5.0/CXL2.0 x8, 1 × MCIO (PCIe5.0/CXL2.0 x8)
• Salvestusseadmed: 2 × M.2 (PCIe5.0 x2), kuni 8 × SATA III (6 Gb/s)
• Võrk: 2 × RJ45 10GbE (Intel X710-AT2)
• Haldus: IPMI koos ASPEED AST2600-ga
• BIOS: UEFI AMI 512 Mbit, ACPI v4.0

Kasutamine

Paigaldage ASRock GNR2D16-2T ühilduvasse EEB serverikorpusesse ja kinnitage toetatud Intel Xeon 6300-seeria protsessor LGA 4710 pesasse, järgides standardseid protsessori paigaldusprotseduure. Täitke DDR5 DIMM-id paaridena kõigis 16 pesas optimaalse jõudluse saavutamiseks, installige salvestusseadmed M.2 või SATA ühenduste kaudu vastavalt vajadusele ning ühendage võrgukaablid Intel X710-AT2 portidesse. Konfigureerige BIOS/UEFI sätted buutimisjärjekorra, mäluprofiilide jaoks ja lubage IPMI kaugjuhtimiseks. Installige operatsioonisüsteem ja nõutavad draiverid, sealhulgas kiibistiku, võrgu ja ASPEED haldus-püsivara.

Soovitused

Täitke mälu sümmeetriliselt üle 8+8 kanali ja kasutage toetatud DDR5 RDIMM/MRDIMM mooduleid stabiilse jõudluse saavutamiseks. Suure läbilaskevõimega salvestusseadmete või kiirendikaartide jaoks eelistage PCIe5.0 NVMe kaarte ja CXL-ühilduvaid seadmeid. Enne tootmisse juurutamist veenduge, et BIOS ja IPMI püsivara on ajakohased.
