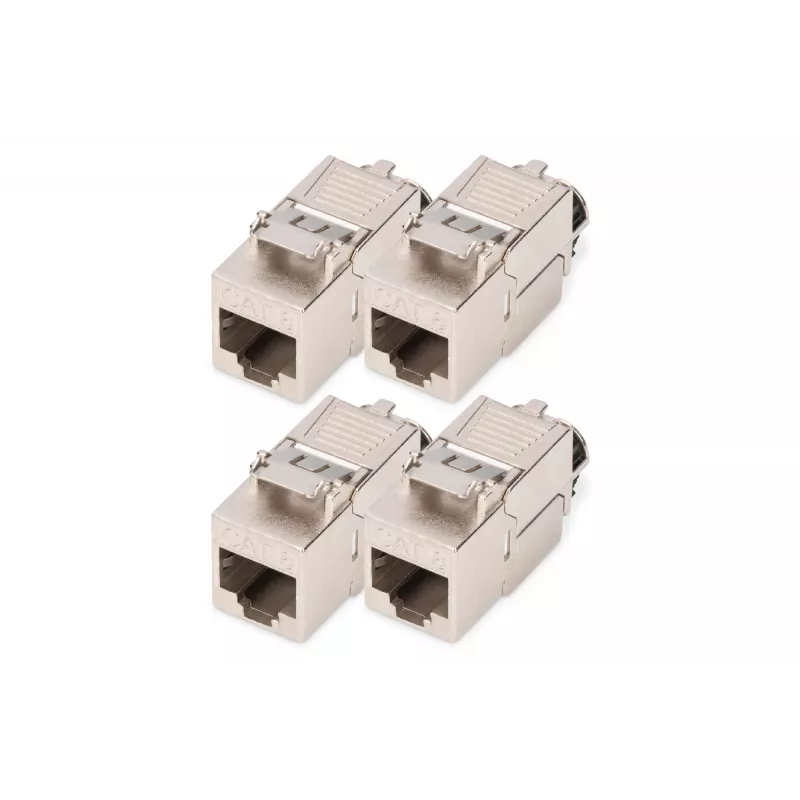

Digitus CAT 8.1 Keystone-moodul varjestatud, tööriistavaba ühendus, 4 tk

DIGITUS® DN-93816-4 on varjestatud CAT 8.1 keystone-moodul, mis on loodud kiireks 25/40GBase-T edastuseks andmekeskuste Top-of-Rack (ToR) ja Middle-of-Rack (MoR) kaabelduses. See toetab püsiliini pikkust kuni 24 m ja kanalilingi pikkust kuni 30 m, pakkudes kompaktseid mõõtmeid, mis võimaldavad 24 mooduli järjestikust paigaldamist 483 mm (19") 1U paneeli.

Eelised

Varjestatud CAT 8.1 konstruktsioon tagab parema signaali terviklikkuse ja väiksemad häired nõudlikes Ethernet-keskkondades. Tööriistavaba kinnitusühendus lihtsustab paigaldamist ja hooldust. Kompaktne keystone-vorming võimaldab tihedat paneeli täitmist ja paindlikku paigutust tavalistes 19" 1U raamides.

Peamised tehnilised andmed

• Standard: Kategooria 8.1 / 25/40GBase-T ISO/IEC 11801
• Sagedus: 2000 MHz
• Juhi tugi: AWG 22/1 – 26/7
• Edastusulatus: Püsiliin kuni 24 m; Kanaliling kuni 30 m
• Kinnitus: Tööriistavaba keystone-moodul
• Ühilduvus: 483 mm (19") 1U paneel, kuni 24 ühikut järjest
• Bränd / Mudel: DIGITUS® DN-93816-4

Kasutusjuhend

Sisestage keystone-moodul ühilduvasse 19" paneeli avasse ja kinnitage see tööriistavaba riivistusmehhanismi abil. Termineerige sobivad AWG 22/1 kuni 26/7 kaablid vastavalt valitud kaabeldusskeemile, jälgides varjestuse katkematust. Kasutage moodulit kindlaksmääratud püsi- ja kanalilingi pikkuste piires, et säilitada 25/40GBase-T jõudlus.

Soovitused

Optimaalse jõudluse tagamiseks ühendage moodul varjestatud kaabeldusega ning tagage varjestuse nõuetekohane maandus. Kontrollige lingi pikkused ja testige koostatud linke sobiva sertifitseerimisseadmega, et veenduda vastavuses kategooria 8.1 nõuetele.
