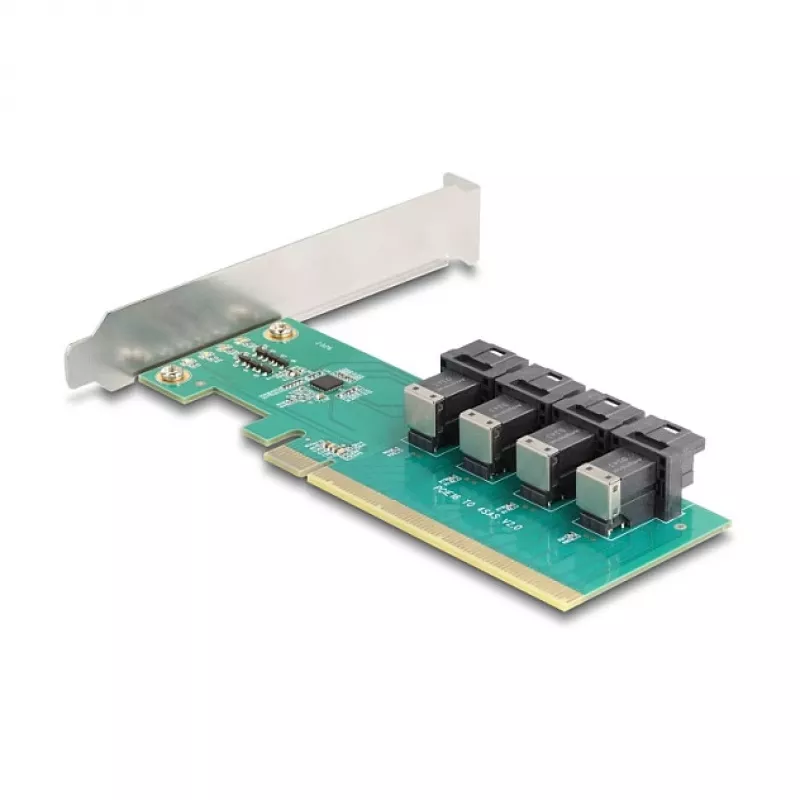

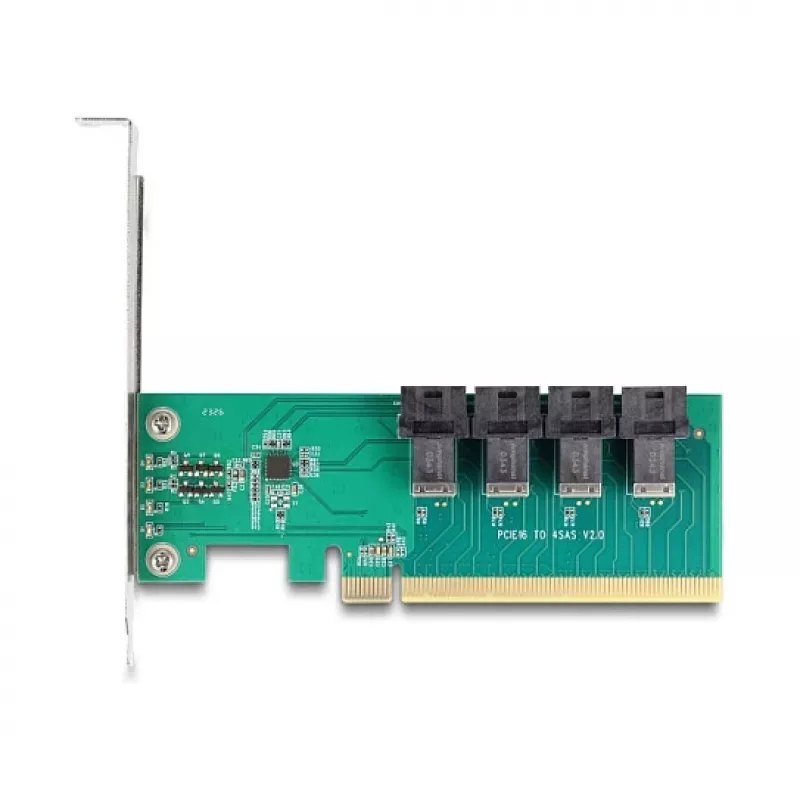

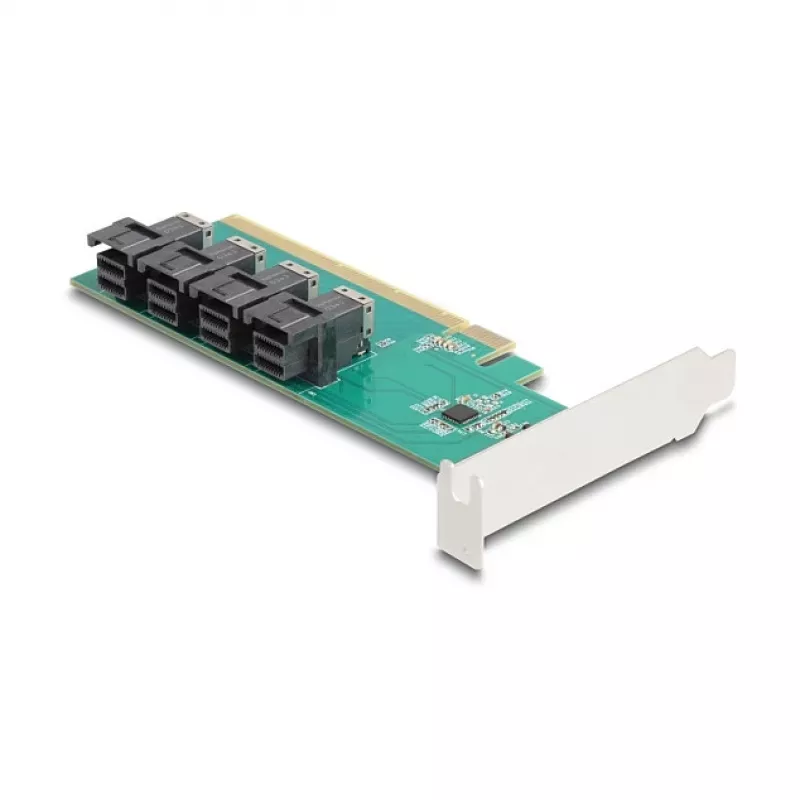

DELOCK PCIe x16 bifurkatsioonikaart 4 × sisemise SFF-8643 NVMe jaoks, madalprofiiliga

DELOCK PCIe x16 bifurkatsioonikaart 4 × sisemise SFF-8643 NVMe jaoks, madalprofiiliga, laiendab lauaarvutit nelja sisemise SFF-8643 NVMe-ühendusega, kasutades PCIe Express x16 pesa. Kaart tarnitakse madalprofiilise kronsteiniga ja sellel on sisemised SFF-8643 pordid, mis on mõeldud U.2-ühilduvate NVMe SSD-de ühendamiseks sobivate kaablite abil. Plaat on mõeldud süsteemidele, mis toetavad PCIe bifurkatsiooni, nii et ühe x16 hostiliidese saab jagada nelja NVMe-seadme vahel. Värvid on roheline ja valge ning toode tarnitakse ühe karbina.

Eelised

See PCIe bifurkatsioonikaart võimaldab mitme NVMe-draivi koondamist ühele x16 pesale, ilma et oleks vaja eraldi RAID-kaarti või välist korpust. Madalprofiilne disain sobib väikese formaadiga korpustesse, pakkudes samal ajal nelja sisemist SFF-8643 porti NVMe-salvestuse jaoks. Ühilduvus levinud lauaarvuti operatsioonisüsteemidega tagab sujuva integreerimise Windows 10/11 ja süsteemidega, mis kasutavad Linux Kernel 6.2 või uuemat, kui platvorm toetab PCIe bifurkatsiooni.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage kaart arvutikorpuse vabasse PCIe x16 pessa ja kinnitage madalprofiilne kronstein. Ühendage iga NVMe SSD kaardi sisemiste SFF-8643 portidega, kasutades sobivaid SFF-8643–U.2 või ühilduvaid kaableid (kaablid müüakse eraldi). Seadistage emaplaadi püsivara nii, et sihtporti x16 jaoks oleks PCIe bifurkatsioon lubatud (näiteks määrake x16 -> x4/x4/x4/x4, kui see on toetatud). Pärast bifurkatsiooni lubamist ja süsteemi käivitamist peaks operatsioonisüsteem tuvastama üksikud NVMe-seadmed; kontrollige püsivara/OS-i salvestushalduses, kas kõik draivid on olemas ja õigesti adresseeritud.

Soovitused

Kaart vajab emaplaadilt PCIe bifurkatsiooni tuge, et kasutada kõiki nelja SFF-8643 porti; ilma bifurkatsioonita on kasutatav ainult esimene port. Kontrollige emaplaadi juhendit või püsivara seadeid ja kasutage kvaliteetseid SFF-8643/U.2 kaableid. Parima jõudluse tagamiseks paigaldage NVMe SSD-d pesadesse, mis on seadistatud eraldi PCIe x4 linkidena, ning veenduge, et süsteemi BIOS/UEFI ja OS oleksid uuendatud soovitatud versioonidele.
