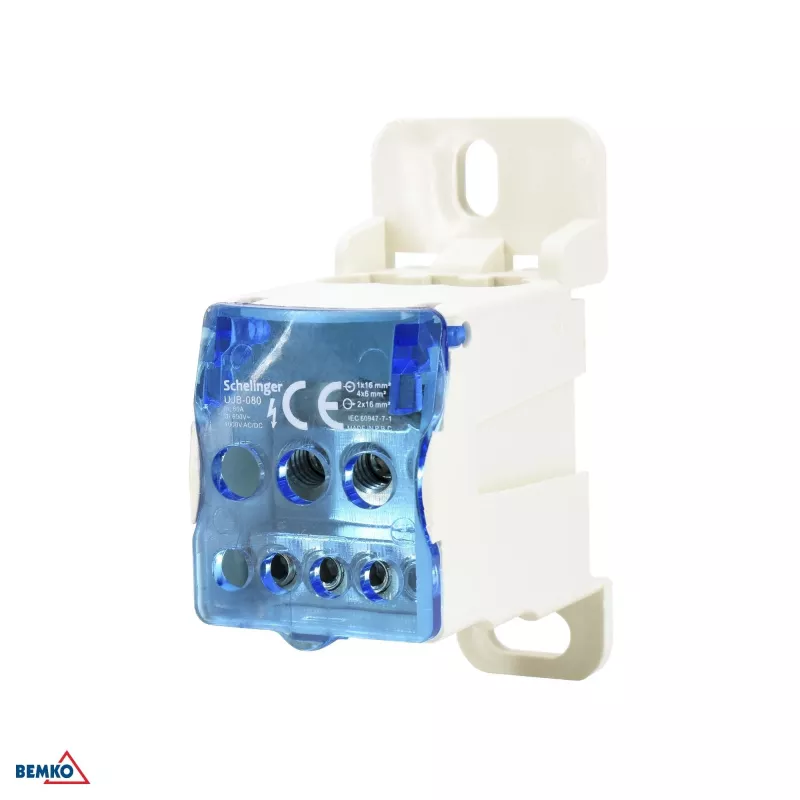

SCHELINGER A18-UJB-080 7-Terminal Distribution Block 100A 500V DIN Rail Mount

Tihedas juhtpaneelis vajavad elektrikud usaldusväärset viisi ühe sisendtoite jagamiseks mitmeks väljuvaks vooluringiks ilma segaduse ja riskita. SCHELINGER A18-UJB-080 jaotusplokk vastab sellele vajadusele: üks suur sisendklemm võtab vastu 10–35 mm² juhi, kuus väljundklemmi aga 1,5–16 mm² juhtmeid, kõik nimivooluga 100 A ja nimipingega 500 V AC. Selle kompaktne hall polüamiidkorpused kinnitatakse standardsele DIN-liistule või otse plaadile, hoides juhtmestiku korras ja ligipääsetavana.

Peamised tehnilised andmed

• Klemmide arv: 7 (1 sisend, 6 väljundit)
• Sisendi ristlõige: 10–35 mm²
• Väljundi ristlõige: 1,5–16 mm²
• Nimivool: 100 A
• Nimipinge: 500 V AC
• Ühepooluseline, kruviklemmid
• Kinnitus: DIN-liist TH35 või kruvikinnitus
• Korpused: polüamiid (PA), värvus hall
• Kaitseaste: IP20
• Töötemperatuur: -25°C kuni +70°C
• Standardid: EN 60947-7-1

Miks seda valida

Messingist juhtmed ja vastupidav polüamiidkere tagavad pikaajalise vastupidavuse, samas kui selge märgistus ja helde vahekaugus lihtsustavad paigaldust. Ploki kõrge nimivool ja lai juhtmevalik muudavad selle sobivaks nii peajaotuseks kui ka haruahelateks, vähendades vajadust mitut tüüpi ühendusdetailide järele.

Ideaalne kasutus

• Toite jaotamine tööstuslikes juhtpaneelides
• Mitme vooluringi toitmine ühest toiteallikast jaotusseadmetes
• Juhtmestiku korrastamine ühenduskarpides ja kestades
• Olemasolevate paigaldiste uuendamine kompaktse DIN-liistu lahendusega

Hea teada

Plokk on projekteeritud saasteastmele 3 ja vastab standardile EN 60947-7-1, tagades ohutu töö tüüpilistes tööstuskeskkondades. Pingutusmomendid on sisendil 3,5 Nm ja väljunditel 1,2 Nm, vältides lahtisi ühendusi.
