DELOCK 86609 keystone-moodul — lame RJ-45, must, 16,4×37,5×22 mm

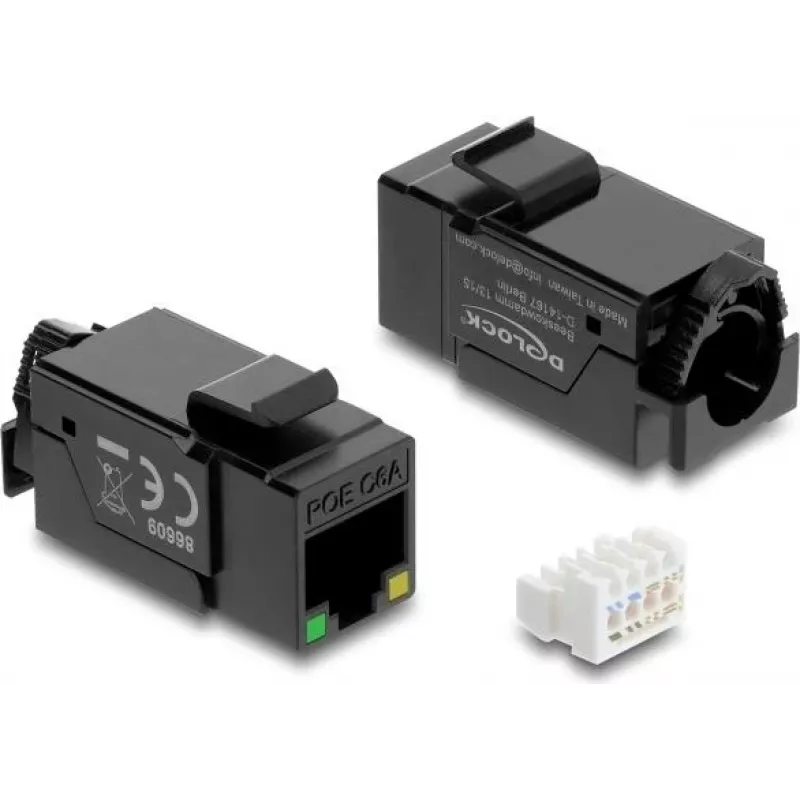

DELOCK 86609 keystone-moodul on kompaktne lame must RJ-45 sisend, mis on mõeldud klõpsuga paigaldamiseks keystone-paneelidesse, esipaneelidesse või pinnapaigalduskarpidesse. Mõõtmetega 16,4 × 37,5 × 22 mm pakub see ruumisäästlikku RJ-45 liidest Etherneti keerdpaarkaabli terminaalühendamiseks. Moodul toetab varjestatud ühendusi ja sisaldab tööriistavaba LSA-terminaali ala otsekaabli lõpetamiseks. Integreeritud PoE-tuvastuse LED-näidikud näitavad Power-over-Etherneti toite olemasolu ja tüüpi ning tagumine lukustusklamber kinnitab võrgukaabli ilma kaablisidemete vajaduseta.

Eelised

Mooduli lame kuju ja standardsed keystone-mõõtmed võimaldavad hõlpsat klõpsuga paigaldust levinud paneelidesse ja seinaplaadidesse. Varjestatud konstruktsioon vastab Cat.6A jõudlusootustele ja aitab säilitada signaali terviklikkust elektromagnetiliste häiretega keskkondades. Tööriistavaba LSA-termina lihtsustab paigaldust ja vähendab seadistusaega, samal ajal kui integreeritud PoE-indikaatorite LED-id annavad kohese visuaalse kinnituse PoE olemasolu ja klassi kohta. Sisseehitatud tagumine lukustusklamber kinnitab kaabli, tagades korraliku, koormusvaba ühenduse ilma täiendavate kinnitusmaterjalideta.

Sobib

• Struktureeritud kaabelduspaigaldised kontorites, serveriruumides ja sidekappides
• Keystone-paikpaneelid ja modulaarsed esipaneelid, mis nõuavad lamedat RJ-45 liidest
• Pistikupesakarbid ja pinnapaigalduskarbid, kus ruumi on vähe
• Keskkonnad, kus kasutatakse PoE-toitega seadmeid ja on vaja kiiret PoE tuvastust

Peamised spetsifikatsioonid

• Pistik: 1 × RJ-45 pesa (8P/8C)
• Terminaal: 1 × LSA, tööriistavaba
• Kategooria: Cat.6A spetsifikatsioon
• Varjestus: Varjestatud (STP)
• PoE tuvastus: Integreeritud LED-id, mis näitavad PoE olemasolu ja tüüpi
• Viikude paigutus: TIA-568A/B ühilduv
• Mõõtmed: 16,4 × 37,5 × 22 mm (L × S × K)
• Paigaldus: Keystone klõpsuga ühilduv
• Värvus: Must

Kasutamine

Valmistage keerdpaarkaabel ette, eemaldades väliskesta ja keerates paarid lahti ainult niipalju, kui on vaja lõpetamiseks. Lõpetage juhtmed tööriistavaba LSA-terminaali alasse, järgides valitud TIA-568A või TIA-568B viikude paigutust. Pärast lõpetamist klõpsake moodul keystone-avasse paikpaneelis, esipaneelis või pinnapaigalduskarbis, kuni see lukustub. Ühendage RJ-45 paikakaabel mooduli esipessa, et luua võrguühendus. Kasutage tagumist lukustusklambrit kaabli kinnitamiseks koormusvabastuseks ilma täiendavaid kaablisidemeid kasutamata.

Soovitused

Kasutage varjestatud mooduli paigaldamisel sobivat varjestatud keerdpaarkaablit ja tagage korralik maandus, et säilitada Cat.6A jõudlus. Kontrollige ühendatud seadmete PoE tüüpi ja toitenõudeid; kasutage integreeritud LED-e, et kinnitada PoE olemasolu enne tundlike seadmete toite sisselülitamist. Vältige paaride ülemäärast lahtikeeramist ja järgige struktureeritud kaabelduse parimaid tavasid usaldusväärse jõudluse tagamiseks.
