Cat.6 varjestamata Keystone-moodul, tööriistavaba EQUIP 769211

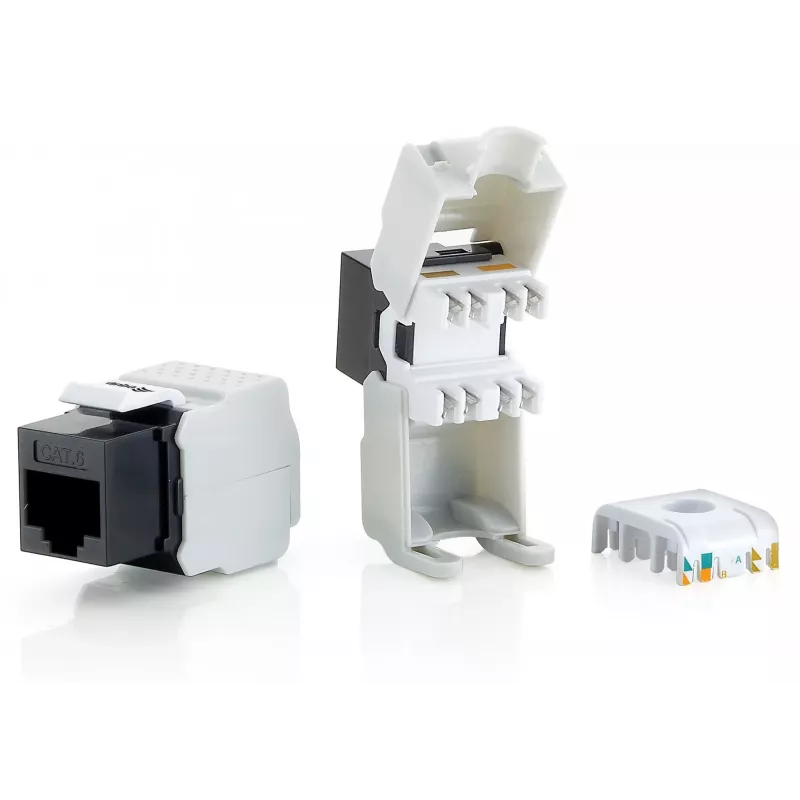

EQUIP® Cat.6 varjestamata Keystone-moodul, tööriistavaba, on kompaktne, ilma tööriistadeta paigaldatav pistik, mis on mõeldud usaldusväärseteks Cat.6 kaabelduspaigaldisteks. Valmistatud vastavalt ISO/IES 11801 ja EN 50173 standarditele, pakub see Keystone-moodul paindlikku ühenduspunkti, mis sobib seinaraamide, seinakinnitatavate pistikupesade ja patch-paneelidega. Sellel on kullaga kaetud kontaktid, mis parandavad juhtivust, ning see on saadaval musta või valgena, mõõtmetega 18,1 mm (L) x 24,5 mm (S) x 41 mm (K).

Eelised

Tööriistavaba disain võimaldab kiiret otsastamist ilma spetsiaalsete tööriistadeta, vähendades paigaldusaega. Kullaga kaetud pistiku kontaktid tagavad stabiilse signaaliülekande ja korrosioonikindluse. Vastavus ISO/IES 11801 ja EN 50173 standarditele tagab koostalitlusvõime ja jõudluse, mis sobib kiireks võrgunduseks. Selle Keystone-formaat sobib standardsete seinaraamide ja patch-paneelidega, võimaldades paindlikku kasutuselevõttu.

Sobib

• Struktureeritud Cat.6 horisontaalkaabelduseks kontorites ja andmeruumides
• Patch-paneelidele ja seinale paigaldatavatele seinaraamidele
• Kodustele ja väikeettevõtete kiiretele Ethernet-ühendustele
• Olemasolevate süsteemide uuendamiseks või uuteks paigaldisteks, kus on vaja tööriistavaba otsastamist

Peamised spetsifikatsioonid

• Kategooria: Cat.6 (Varjestamata)
• Paigaldus: Keystone-moodul (sobib standardsete seinaraamide ja patch-paneelidega)
• Otsastamine: Tööriistavaba
• Kontaktid: Kullaga kaetud
• Standardid: ISO/IES 11801, EN 50173
• Mõõtmed: 18,1 mm (L) x 24,5 mm (S) x 41 mm (K)
• Värvid: Must, Valge
• Bränd: EQUIP
• MPN: 769211
• EAN: 4015867176542

Kasutusjuhend

Valmistage Cat.6 kaabel ette, eemaldades välise mantli ja keerates paarid lahti vastavalt värvikoodile. Avage Keystone-mooduli tööriistavaba otsastamisala, sisestage iga juht vastavasse pessa, järgides trükitud juhtmestiku juhendit, ja sulgege otsastamismehhanism juhtmete kinnitamiseks. Klõpsake Keystone-moodul ühilduvasse seinaraami või patch-paneeli, kuni see fikseerub. Pärast paigaldamist kontrollige ühendusi kaablitesteriga, et tagada paaride õige järjepidevus ja jõudlus.

Soovitused

Parima jõudluse tagamiseks hoidke õiged paaride lahtikeeramise pikkused ja vältige kaabli liigset painutamist otsastuskoha lähedal. Kasutage kaablitesterit, et sertifitseerida iga ühendus pärast paigaldamist, ja valige sobivad seinaraamid või paneelid, mis vastavad Keystone-vormingule.
