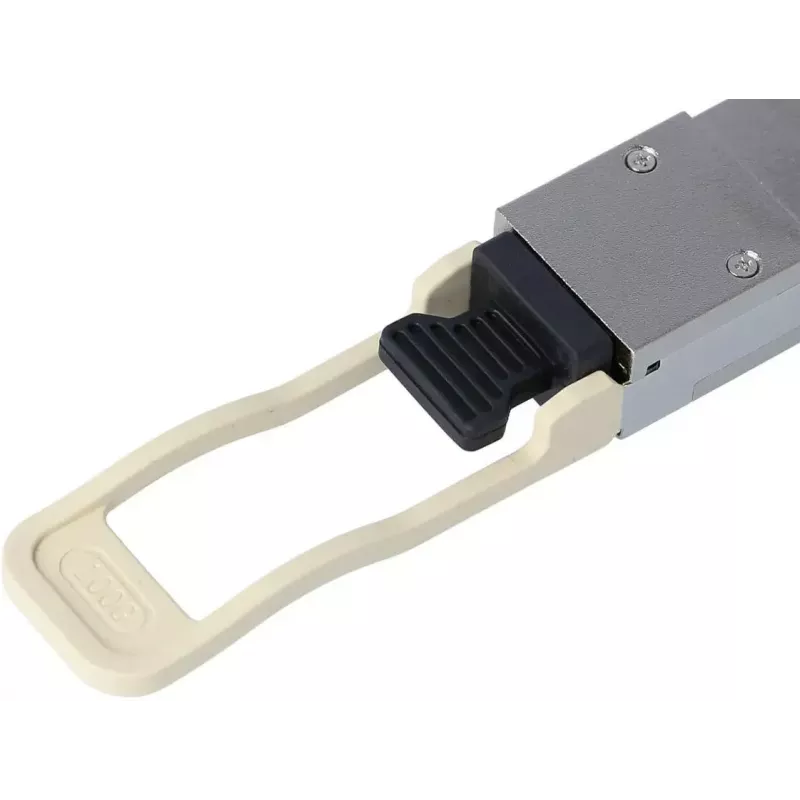

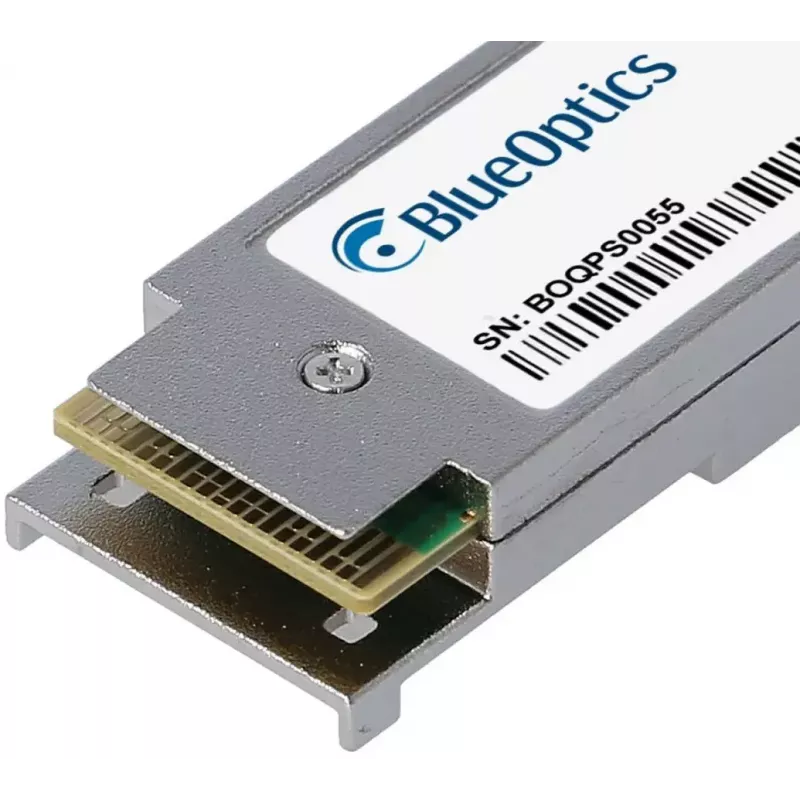

BlueOptics QSFP-100G-SR4-BO fiiberoptiline QSFP28 transiiverimoodul

BlueOptics QSFP-100G-SR4-BO on QSFP28 fiiberoptiline transiiverimoodul, mis on ette nähtud lühimaa 100GBASE-SR4 linkide jaoks mitmemoodikiu kaudu. Alumiiniumkorpuses ja ligikaudu 40 g kaaluv moodul kasutab MTP/MPO pistikut ning toetab samaaegseid saate- ja vastuvõtukanaleid 850 nm optikaga. Moodul vastab MSA-le vastava QSFP28 vormiteguri standarditele ning sobib kasutamiseks andmekeskuste lülitites, ruuterites ja muudes suure jõudlusega võrguseadmetes, mis toetavad 100GBASE-SR4 optikat.

Eelised

Transiiver pakub 100 Gbit/s optilist andmeedastust mitmemoodikiu kaudu MPO/MTP ühenduvusega ja integreeritud digitaalset diagnostikat toitepinge, laservoolu, saadetud ja vastuvõetud optilise võimsuse ning sisetemperatuuri reaalajas jälgimiseks. MSA spetsifikatsioonidele ehitatud moodul ühildub süsteemidega, mis aktsepteerivad standardseid QSFP-100G-SR4 optikaseadmeid, ning on valmistatud kvaliteetsetest komponentidest, et pakkuda usaldusväärset töötamist ja pikendatud kasutusiga.

Sobib järgmisteks rakendusteks

• 100G lühimaa ühendused andmekeskustes (kuni mitmemoodikiu ulatus)
• Suure jõudlusega ühendused lülitist lülitisse ja lülitist serverisse
• Fibre Channel Etherneti kaudu ja kiire Etherneti agregatsioon
• Keskkonnad, mis nõuavad MPO/MTP magistraalliine ja paralleeloptikat

Põhilised tehnilised andmed

• Vormitegur: QSFP28 (QSFP transiiverimoodul)
• Andmeedastuskiirus: 100 Gbit/s (100GBASE-SR4)
• Optiline lainepikkus: 850 nm (Tx/Rx)
• Pistiku tüüp: MTP/MPO
• Kiutüüp: Mitmemoodikiud (paralleeloptika)
• Korpuse materjal ja värv: Alumiinium
• Kaal: 0.04 kg
• Digitaalse diagnostika jälgimise (DDM/DOM) tugi

Kasutusjuhend

Paigaldage BlueOptics QSFP-100G-SR4-BO ühilduvasse QSFP28 porti, järgides hostseadme tootja kuumsisestamise ja ESD-käsitsemise protseduure. Ühendage sobiv MPO/MTP mitmemoodikiu patch-kaabel või magistraalkaabel, tagades õiged polaarsused ja kiustiku kaardistamise SR4 paralleeloptika jaoks. Kontrollige lingi olekut ja diagnostikat hostseadmest haldusliidese või toetatud DDM/DOM näitude kaudu, et kontrollida optilise võimsuse tasemeid ja mooduli temperatuuri. Mooduli eemaldamisel järgige seadme väljalülitamise või ohutu eemaldamise juhiseid, et vältida andmekatkestusi, ja hoiduge optiliste liideste puudutamisest.

Soovitused

Kasutage parima ulatuse ja jõudluse saavutamiseks 100GBASE-SR4 linkide puhul mitmemoodilist OM3/OM4 kiudu, hoidke MPO/MTP pistikud puhtad ja kasutamata sulgeda tolmukorkidega ning veenduge, et sihtriistvara toetab QSFP-100G-SR4 optikat ja DDM/DOM-i, kui vajate diagnostilist jälgimist.
