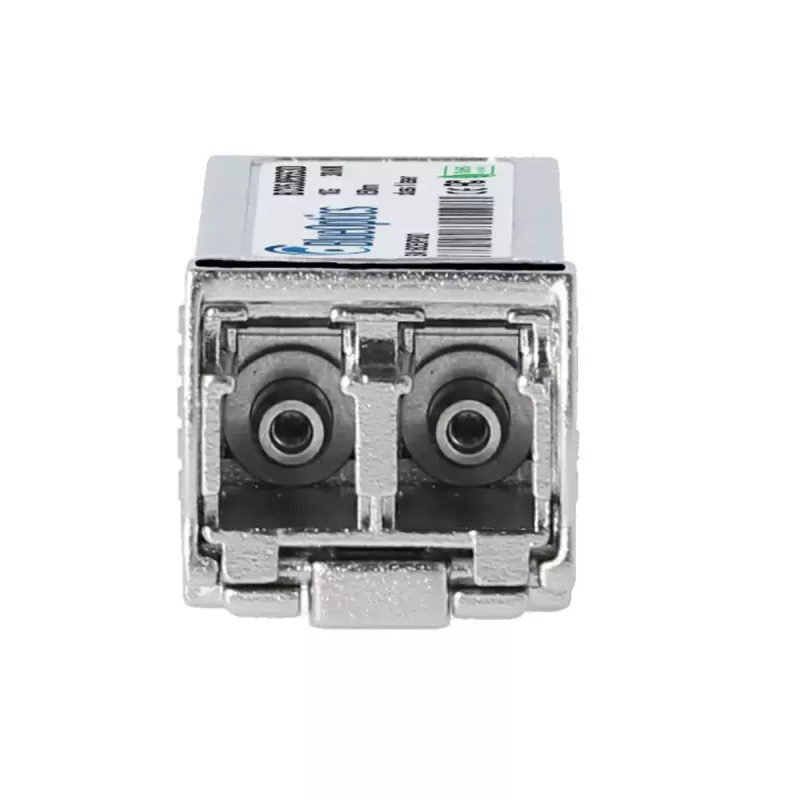

BlueOptics ONS-SC+-10G-SR-BO võrgusaatja-moodul SFP+ 10G 300m

BlueOptics ONS-SC+-10G-SR-BO on SFP+ fiiberoptiline transiiver-moodul, mis on loodud 10GBASE-SR rakenduste jaoks. See toetab optilisi andmeedastuskiirusi kuni 10 Gbps mitmerežiimilise kiu kaudu kuni 300-meetrise ulatusega. Moodul kasutab LC duplex-ühenduvust, alumiiniumkorpust ja kompaktset kerget vormitegurit (~20 g), mistõttu sobib see paigaldamiseks lülititesse, ruuteritesse ja muudesse võrguseadmetesse, mis aktsepteerivad MSA-ühilduvaid SFP+ transiivreid.

Eelised

See SFP+ transiiver rakendab 10GBASE-SR-ühenduste jaoks vajalikku 850 nm saatjat ja vastuvõtjat mitmerežiimilise kiu kaudu ning järgib MSA spetsifikatsioone, et tagada ühilduv paigaldus ning elektri- ja optilised omadused. Moodul pakub digitaalset diagnostikat (DDM/DOM), mis võimaldab kaugjälgida toitepinget, laseri eelpingevoolu, saatja võimsust, vastuvõtja võimsust ja temperatuuri, kui host-seade neid funktsioone toetab. Alumiiniumkorpus tagab mehaanilise töökindluse, samas kui kerge disain vähendab portide koormust.

Sobib kasutamiseks

Peamised tehnilised andmed

Kasutusjuhend

Sisestage SFP+ transiiver võrguseadme ühilduvasse SFP+ porti, kuni see kindlalt lukustub. Ühendage LC duplex mitmerežiimilised fiiberoptilised patch-kaablid, tagades õige saatja/vastuvõtja joonduse. Kontrollige ühenduse olekut host-seadmes ja lugege võimalusel DDM parameetreid seadmehalduse liidese kaudu, et kinnitada optilise võimsuse, temperatuuri ja toitetingimusi. Eemaldamisel vabastage lukustusmehhanism ja tõmmake moodul otse välja, et vältida pordi kahjustamist. Kasutage tolmukorke vabadel portidel ja transiivritel, et kaitsta kiu otsapindu.

Soovitused

Kasutage kvaliteetset mitmerežiimilist kiudu ja sobivaid LC duplex patch-kaableid, et saavutada kindlaksmääratud 300-meetrine ulatus. Veenduge, et host-seade ühildub kolmanda osapoole SFP+ moodulitega ja lubage hallatavates seadmetes DDM/DOM tugi reaalajas diagnostika jaoks. Järgige ESD ettevaatusabinõusid käsitsemisel ja hoidke kontaktid puhtad, et säilitada optimaalne optiline jõudlus.
