AV-saatja LevelOne HDSpider™ HDMI üle Cat.5 kaskaaditav saatja

LevelOne HDSpider™ HVE-9003 Cat.5 HDMI-vastuvõtja on kompaktne seade, mis on loodud Cat.5/Cat.5e/Cat.6 Etherneti kaabli kaudu edastatavate HDMI-signaalide vastuvõtmiseks. Vastuvõtja paigaldatakse HDMI-üle-Etherneti ühenduse kuvaotsa ja see taastab ning võrdsustab sissetuleva video ja heli, et toita kõrglahutusega monitore pikemate vahemaade tagant, ning toetab HDMI 1.3c funktsioone, sealhulgas Deep Color ja suurendatud ribalaiust.

Eelised

HVE-9003 vastuvõtja võimaldab HDMI-signaali pikamaaedastust soodsa Etherneti kaabli abil, säilitades samal ajal kõrgekvaliteedilise video ja heli. See sisaldab 8-astmelist reguleeritavat võrdsustusnuppu, et kompenseerida kaabli vildakust ja signaalikadu, toetab suuremat läbilaskevõimet kuni 6,75 Gbps ning on tagasiühilduv varasemate HDMI- ja DVI-seadmetega. Kompaktne vormitegur muudab selle hõlpsasti paigutatavaks kuvaotsa paigaldistes nagu klassiruumid, kauplused, lennujaamad või avalikud kohad.

Peamised spetsifikatsioonid

• Ühilduvad kaablitüübid: Cat.5, Cat.5e, Cat.6 Etherneti kaabel
• Maksimaalne edastuskaugus: kuni 60 m 1080i korral, kuni 40 m 1080p korral

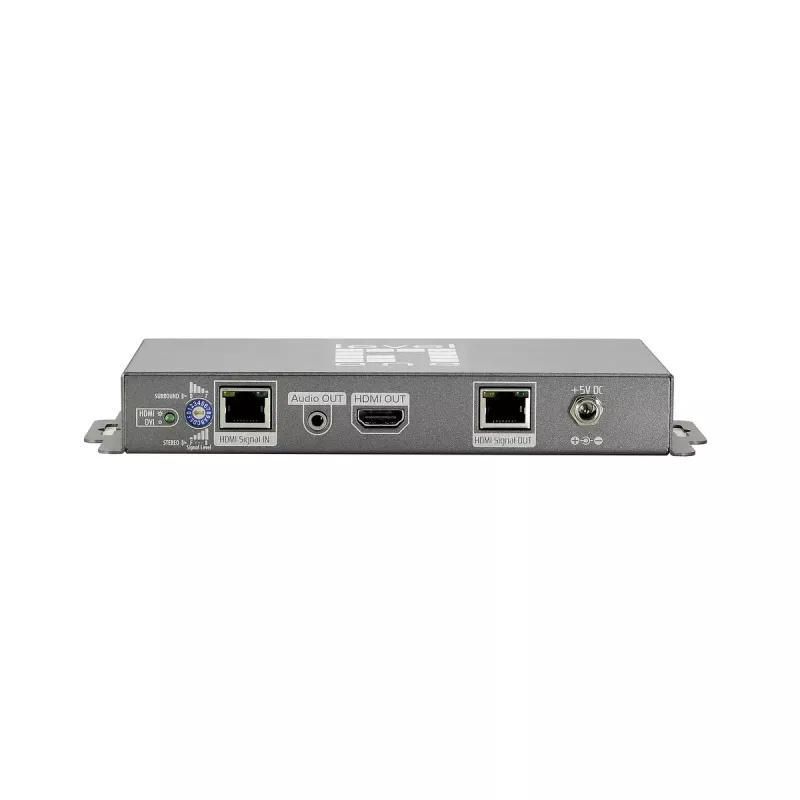

• Võrdsustus: 8-astmeline reguleeritav võrdsustusnupp kaabli vildakuse kompenseerimiseks
• Ribalaius: kuni 6,75 Gbps
• HDMI funktsioonid: HDMI 1.3c ühilduv, toetab Deep Color'it

Kasutusjuhend

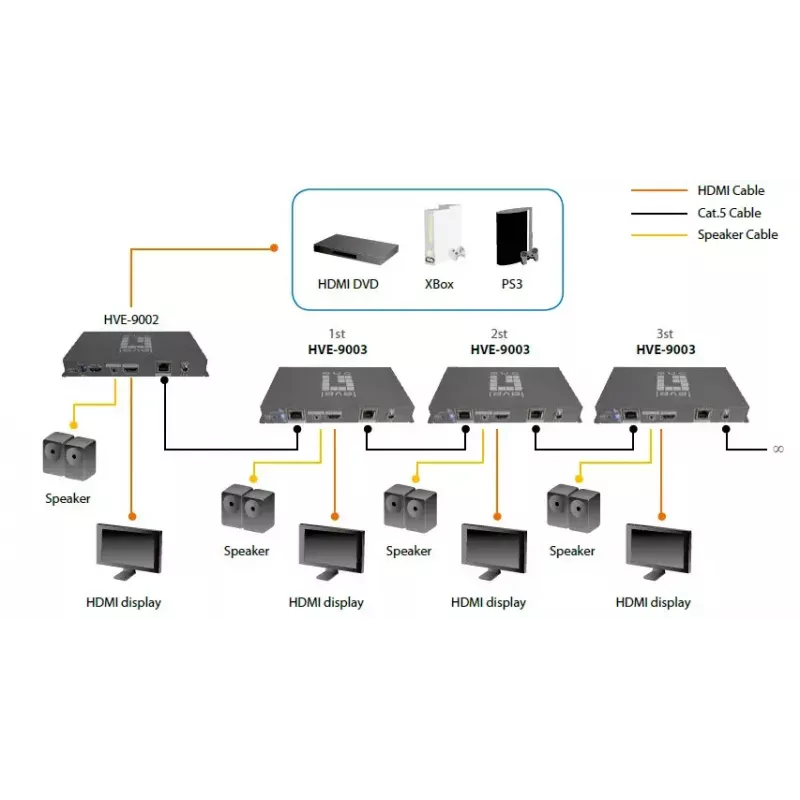

Ühendage saatja seade HDMI-allikaga (DVD-mängija, Blu-Ray, mängukonsool või digi-TV allikas) ja paigaldage Cat.5/Cat.5e/Cat.6 kaabel saatja ja kuva juures asuva HVE-9003 vastuvõtja vahele. Ühendage vastuvõtja kuva HDMI-sisendisse. Kui pildikvaliteet või värvide joondus vajab reguleerimist, kasutage vastuvõtja 8-astmelist võrdsustusnuppu signaali peenhäälestuseks. Veenduge, et kaablikulg jääb valitud eraldusvõime jaoks ettenähtud vahemaade piiresse.

Soovitused

Parimate tulemuste saavutamiseks kasutage kvaliteetset Cat.5e või Cat.6 kaablit, hoidke üksikud pidevad kaablikulud ilma liigsete painutusteta ja püsige ettenähtud kauguspiirides (60 m 1080i, 40 m 1080p). Kontrollige HDMI-allika ja kuva ühilduvust HDMI 1.3c funktsioonidega, nagu Deep Color, kõrglahutusega paigaldiste kavandamisel.
