AV-saatja LevelOne 4-Pordiline Cat.5 VGA Saatja

LevelOne AVE-93xx seeria Cat.5 Audio/Video pikendajad edastavad heli- ja videosignaale arvutist või DVD-mängijast kaugel asuvatele plasma- või LCD-kuvaritele, kasutades Cat.5/6/7 kaabeldust. Mõeldud HDTV ja tavaliste videoallikate pikendamiseks kuni 300 meetri kaugusele, sisaldab süsteem spetsiaalseid saatja- ja vastuvõtjaüksusi ning toetab erinevaid kaablikomplekte arvuti- ja TV-ühenduste jaoks.

Eelised

Need pikendajad kasutavad kulutõhusat Ethernet-kaabeldust, et edastada heli ja videot pikkade vahemaade taha ilma täiendava tarkvara või liidesekaartideta. Liin toetab mitut kaug-asukohta ahelastatavate repiiterite kaudu, pakub reguleeritavat videovõimendust ja fookust vastuvõtjaüksustel ning võimaldab nii VGA (kõrglahutusega) kui ka komposiit-/S-Video ühendusi spetsiaalsete kaablikomplektide abil.

Peamised spetsifikatsioonid

• Edastusmeedium: Cat.5/6/7 kaabeldus
• Maksimaalne üksikühenduse kaugus: kuni 300 m
• Ahelastatav kaugus (AVE-9304A 3-tasandilise virnastamise korral): kuni 900 m
• Toetatud arvuti eraldusvõime: kuni 2048 x 1536 300 m juures (VGA A/V komplekt)
• Toetatud TV-vormingud (TV-kaablikomplekt): Komposiit / S-Video; 480i, 480p, 720i
• Toetatud kuvarid: VGA/SVGA/XGA TFT-LCD, LCD TV, PDP, DDC2B projektorid
• Paigaldamine: ühenda-ja-kasuta, pole vaja tarkvara ega liidesekaarte
• Juhtnupud: reguleeritav videovõimendus ja fookus repiiteril/vastuvõtjal

Kuidas kasutada

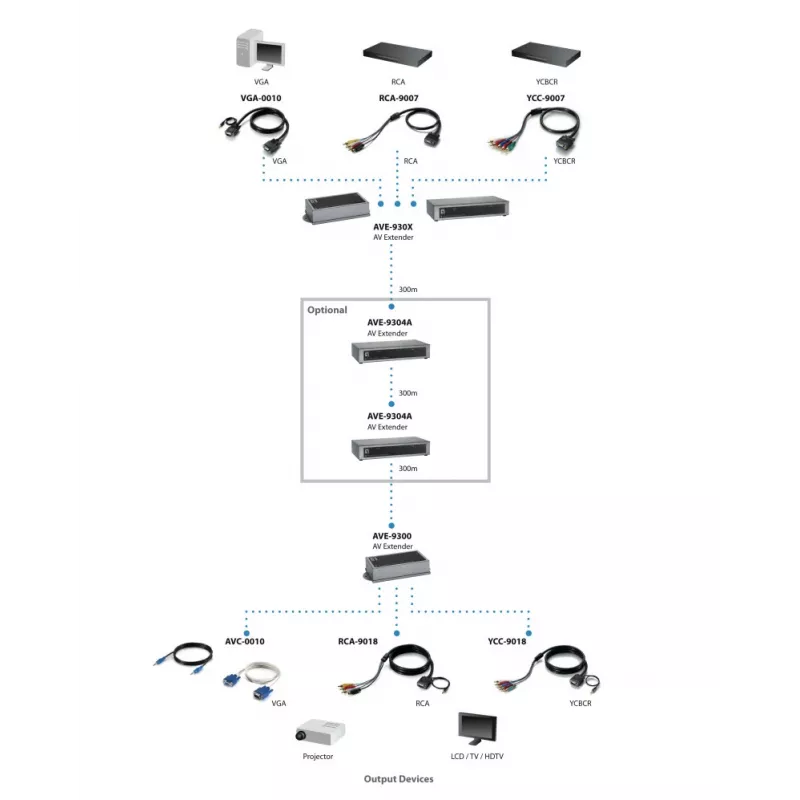

Ühendage AVE-93xx saatja allikaseadmega (arvuti või DVD-mängija), kasutades sobivat arvuti- või TV-kaablikomplekti. Vedage Cat.5/6/7 kaabel saatjast kaugel asuva AVE-9300 vastuvõtjani; mitme asukoha või pikemate vahemaade korral sisestage AVE-9304A repiiterid ja ahelastage kuni kolm taset. Ühendage vastuvõtja väljund kaug-kuvari või projektoriga. Lülitage kõik seadmed sisse ja vajadusel kasutage vastuvõtja/repiiteri videovõimenduse ja fookuse juhtnuppe pildikvaliteedi optimeerimiseks.

Soovitused

Kasutage kvaliteetset Cat.5e või Cat.6 kaabeldust ja õiget kaablikomplekti oma allikale (VGA või Komposiit/S-Video). Maksimaalse eraldusvõime (2048x1536) ja stabiilse HDTV edastuse jaoks hoidke üksikud ühenduslõigud 300 m piires ja kasutage ahelastatavaid repiitereid ainult siis, kui on vaja pikemat ulatust. Reguleerige videovõimendust ja fookust vastuvõtjal pikkade vahemaade korral signaalide pikendamisel.
