AV-saatja ja -vastuvõtja ATEN VE883AK1 True 4K HDMI optiline pikendus 4K@300m 10km

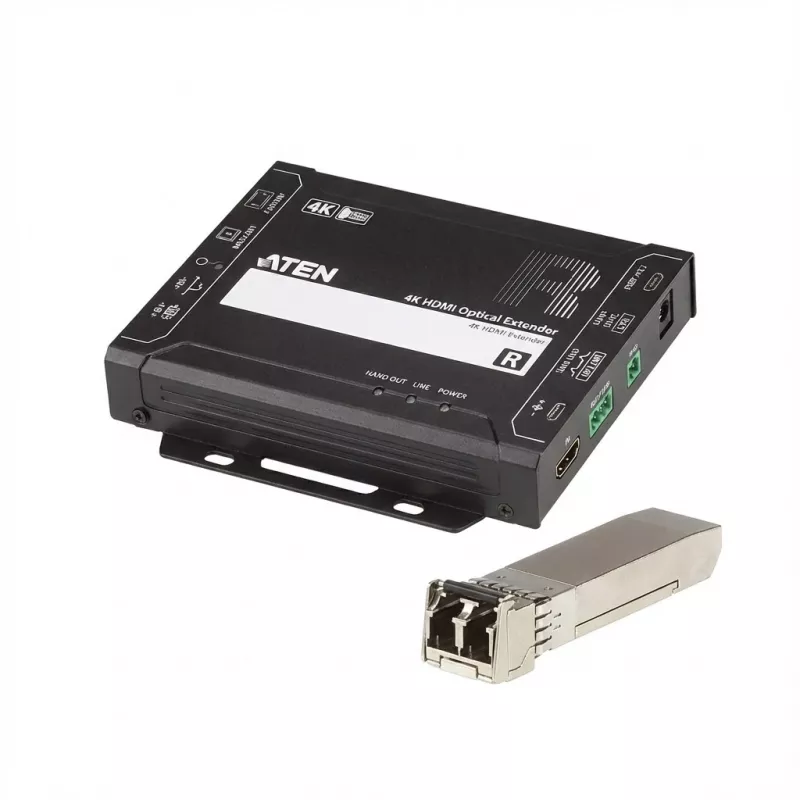

ATEN VE883A on True 4K HDMI optilise pikenduse komplekt, mis koosneb saatjast (VE883AT) ja vastuvõtjast (VE883AR) ning on loodud tihendamata HDMI-video edastamiseks eraldusvõimega kuni 4096 x 2160 / 3840 x 2160 sagedusel 60 Hz (4:4:4) koos heli, USB 2.0, IR, RS-232 ja Gigabit Ethernetiga ühe duplekskiudoptilise kaabli kaudu. Saadaval konfiguratsioonides multirežiimi 300 m (VE883AK1) või ühemoodilise 10 km (VE883AK2) jaoks, pakub VE883A elektrilist isolatsiooni kiudoptilise kaabelduse kaudu, vältides RFI- ja EMI-häireid ning vähendades samal ajal mahukaid vaskkaabliühendusi. ATEN-i FarSmooth-tehnoloogia sobitab väljundi ja sisendi sagedusi, et vältida viivitust ja pildi takerdumist, tagades stabiilse ja sujuva video, mis jääb allikaga identseks pika vahemaa pikendusstsenaariumide korral.

Eelised

VE883A edastab True 4K HDMI-d 4:4:4 chromaga, säilitab heli ja mitu juhtimiskanalit (USB 2.0, IR, RS-232, Gigabit Ethernet) ühe kiudoptilise ühenduse kaudu ning pakub kahte vahemaa valikut (300 m multirežiim või 10 km ühemoodiline). Kiudoptiline ühenduvus tagab elektrilise isolatsiooni, kõrvaldades maandusaasad ja elektromagnetilised häired. Seadmete kaks USB-tüüpi A porti laiendavad välisseadmete ühenduvust ning kaasasolevad SFP+ ühendatavad moodulid lihtsustavad optilist seadistust. Pikendus on ühildatav ka ATEN VM7584 / VM8584 optiliste sisend-/väljundkaartidega modulaarsetesse maatrikssüsteemidesse integreerimiseks.

Sobilik

• Juhtimisruumid ja käsupunktid, mis nõuavad pika vahemaa ja kõrge kvaliteediga videot
• Tööstuskeskkonnad ja tehased, kus on vajalik elektriline isolatsioon
• Meditsiini- ja haiglapaigaldised, mis nõuavad usaldusväärset True 4K edastust
• Professionaalsed AV-süsteemid ja modulaarsete maatrikslülitite integreerimised

Peamised tehnilised andmed

• Mudel: VE883A (VE883AT saatja + VE883AR vastuvõtja); komplekti versioonid: VE883AK1 (300 m multirežiim), VE883AK2 (10 km ühemoodiline)
• Video: True 4K kuni 4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)
• Edastatavad signaalid: HDMI video/heli, USB 2.0, IR, RS-232, Gigabit Ethernet
• Kiudoptika: üks duplekskiudoptiline kaabel (SFP+ ühendatavad moodulid kaasas)
• Toide: 5 V (tooteandmete järgi)
• Värvus: must

Kasutusjuhend

Ühendage VE883AT saatja HDMI-allikaga ja vajalike juhtimisportidega (USB-seadmed, IR-saatja, RS-232, Ethernet) ning ühendage VE883AR vastuvõtja kuvariga ja vastavate juhtimispunktidega. Sisestage kaasasolevad SFP+ optilised moodulid mõlema seadme SFP+ portidesse ja ühendage need sobiva duplekskiudoptilise kaabliga (multirežiim 300 m VE883AK1 jaoks või ühemoodiline 10 km VE883AK2 jaoks). Toide mõlemale seadmele kaasasolevate 5 V adapterite abil. Süsteem läbiräägib automaatselt video- ja juhtsignaalid; optimaalse 4K-väljundi saavutamiseks kohandage vajadusel allika ja kuva seadeid.

Soovitused

Kasutage kvaliteetset duplekskiudu ja nõuetekohaseid SFP+ mooduleid, mis sobivad komplekti versiooniga (multirežiim VE883AK1 jaoks, ühemoodiline VE883AK2 jaoks). Tagage, et nii saatja kui ka vastuvõtja saaksid stabiilset 5 V toidet, ning kontrollige kaabli otsikuid ja polaarsust. USB-välisseadmete puhul, mis nõuavad suuremat võimsust, kontrollige seadme ühilduvust USB 2.0 piirangutega. Elektriliselt häirivates keskkondades toetuge signaali terviklikkuse säilitamiseks kiudoptilisele ühendusele ja vältige täiendavate vaskkaablite vedamist paralleelselt elektriliinidega.
