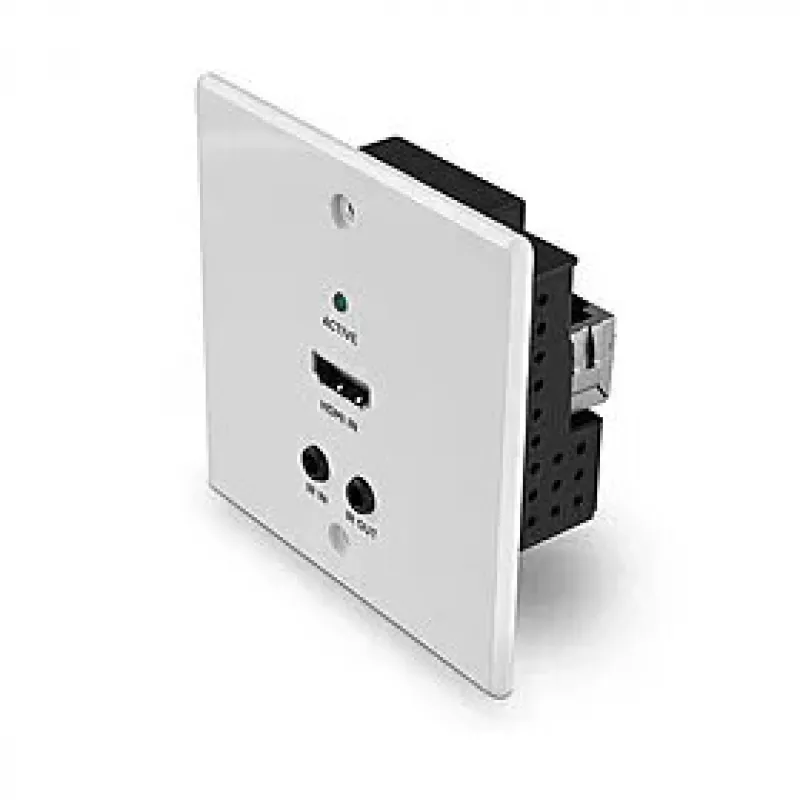

AV-saatja Lindy 38348 Maksimaalne eraldusvõime 3840 x 2160 pikslit

Lindy Cat.6 HDBaseT HDMI 4K60 seinaplaadi saatja on kompaktne AV-saatja, mis on loodud HDMI-signaalide edastamiseks Cat.6 või parema võrgukaabli kaudu. See toetab eraldusvõimet kuni 3840 x 2160 (4K Ultra HD) ja on mõeldud ühendamiseks ühilduva HDBaseT-vastuvõtjaga, et luua punkt-punkti laiendussüsteem pikemate kaabliteede jaoks. Seadme mõõtmed on 80 x 80 x 38 mm, see on valge viimistlusega ja saab toite 24 V alalisvooluallikast (1 A väljund).

Eelised

See seinaplaadi saatja pakub usaldusväärset HDMI-pikendust Cat.6 U/UTP või F/UTP kaabli kaudu, kusjuures kauguse ja eraldusvõime vahelised kompromissid võimaldavad 1080p 70 m juures ja 4K60 kuni 40 m. HDR-tugi parandab kontrasti ja värviedastust ühilduvate allikate ja kuvarite puhul. Sisseehitatud PoC (Power over kaabel) sisse/välja lülitiga võimaldab ühendatud vastuvõtjat toita ühest toiteallikast, vähendades paigalduskeerukust. Kahesuunaline IR ja RS-232 klemmiplokk võimaldavad kaugjuhtimist ja integreerimist juhtimissüsteemidega.

Sobib järgmisteks rakendusteks

• Digitaalsed sildid jaemüügikeskkondades
• AV-paigaldised konverentsiruumides ja loengusaalides
• Ürituste kuvarid ja kaasahaaravad videoseaded
• Punkt-punkti HDMI-pikendus struktureeritud kaabelduse kaudu

Peamised tehnilised näitajad

• Maksimaalne eraldusvõime: 3840 x 2160 @60Hz
• Toetatud kaugused (kasutades Cat.6 või paremat): 70 m 1920x1080@60Hz 4:4:4 8bit; 40 m 3840x2160@60Hz 4:4:4 8bit või 4:2:2 12bit
• HDBaseT-standard AV, toite ja juhtimise jaoks keerdpaari kaudu
• PoC (Power over kaabel) sisse/välja lülitiga

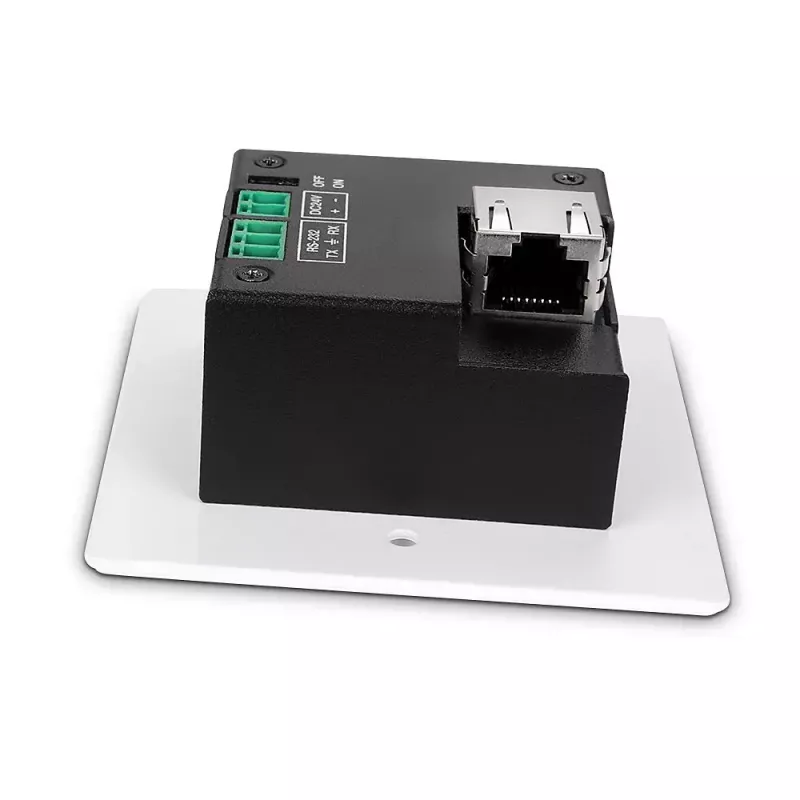

• Kahesuunalised IR-pordid ja RS-232 klemmiploki kaudu
• Toitepinge: 24 V DC, 1 A
• Mõõtmed: 80 x 80 x 38 mm
• Kaal: 0,39 kg
• Värvus: Valge

Kuidas kasutada

Paigaldage saatja ühilduvasse seinakarpi ja ühendage HDMI-allikas saatja HDMI-sisendiga. Viige kvaliteetne Cat.6 või parem kaabel saatjalt sobiva HDBaseT-vastuvõtjani. Ühendage 24 V alalisvoolu toiteallikas saatjaga (või vastuvõtjaga, kui kasutate PoC-d sobiva sisse/välja seadistusega) ja lülitage süsteem sisse. Seadistage IR- või RS-232-ühendused vastavalt vajadusele kaugjuhtimiseks. Kontrollige allika ja kuva eraldusvõimet, et need vastaksid toetatud kauguse/eraldusvõime võimalustele.

Soovitused

Kasutage kvaliteetset Cat.6 või paremat U/UTP või F/UTP kaablit ja hoidke kaabliteed ettenähtud kauguspiirides soovitud eraldusvõime jaoks. Lubage PoC ainult siis, kui ühendatud vastuvõtja toetab PoC-d ja paigaldus nõuab ühe toiteallika kasutamist. Pikkade teepikkuste või kriitiliste paigaldiste puhul testige süsteemi otsast lõpuni enne lõplikku kinnitamist.
