ATEN HDMI heli-/videopikendaja + IR + RS232 ühe fiiberoptilise kaabli kaudu (600 m)

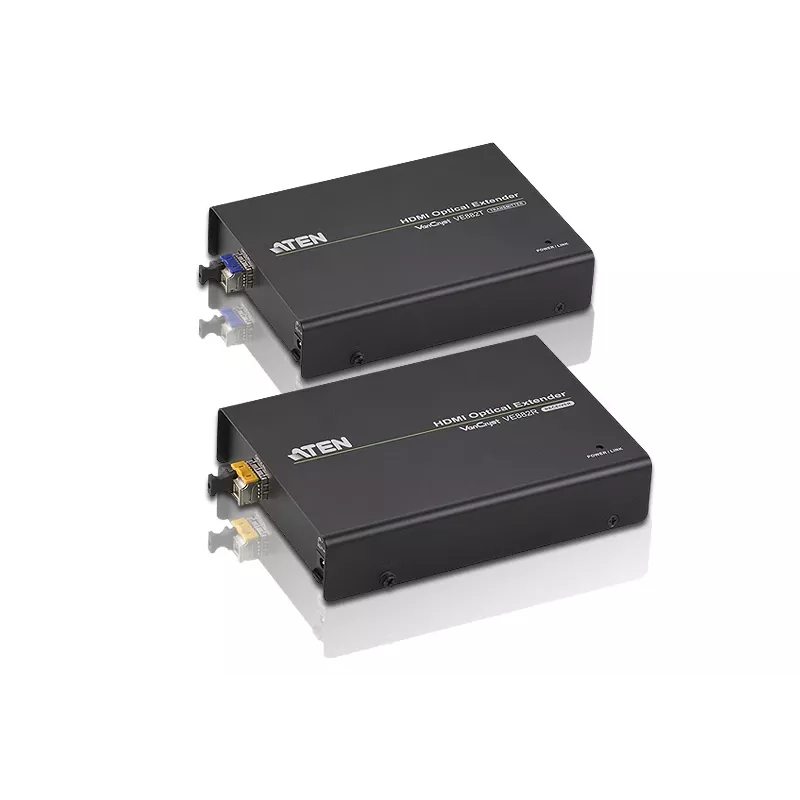

ATEN VE882 on AV-saatja ja -vastuvõtja, mis pikendab HDMI signaale pikkade vahemaade taha, kasutades ühte fiiberoptilist linki. See võtab vastu HDMI heli-videovoogu kohalikust allikast, serialiseerib andmed ja edastab need üle 3,125 Gbps optilise ühenduse, pakkudes kõrglahutusega videot ja heli kuni 1080p@60Hz 24-bitise värvisügavusega. Seade toetab ka kahesuunalist IR-puldi pikendust ja RS-232 sidet ühendatud jadaseadmetega.

Eelised

VE882 eemaldab tavaliste HDMI-kaablite kauguspiirangud, kasutades fiiberoptikat, võimaldades signaali edastamist kuni 600 meetrini, säilitades samal ajal 1080p pildikvaliteedi. See koondab video, heli, IR ja RS-232 juhtimise ühte optilisse linki, vähendab vases juhtmestikule omast signaalikadu ja elektromagnetilisi häireid ning töötab 5,3 V toiteallikast kompaktses korpuses (103 x 141,7 x 31,2 mm) kaaluga 420 g.

Sobib kasutamiseks

• Digitaalsed infotahvlid ja videoseinad jaemüügi- või avalikes ruumides
• Konverentsiruumid, loengusaalid ja ettevõtte AV-paigaldised
• Kaugseire ja -juhtimine, kus on vaja RS-232 või IR läbipääsu
• Pikamaa HDMI pikendamine seadmeriiulite ja kuvarite vahel

Peamised tehnilised andmed

• Mudel: ATEN VE882 (MPN: VE882-AT-G, EAN: 4710423778177)
• Video tugi: kuni 1080p @ 60 Hz, 24-bitine värv
• Edastuskeskkond: üks fiiberoptiline link, 3,125 Gbps
• Maksimaalne kaugus: kuni 600 meetrit
• Juhtimisliidesed: kahesuunaline IR-pikendus, RS-232 kuni 115 kbps
• Toide: 5,3 V sisend
• Mõõtmed: 103 x 141,7 x 31,2 mm; Kaal: 420 g

Kuidas kasutada

Ühendage VE882 saatja HDMI-allikaga ja vastuvõtja kuvariga. Ühendage saatja ja vastuvõtja sobiva ühemoodilise või mitmemoodilise fiiberoptilise kaabliga vastavalt saidi nõuetele, tagades, et fiiber toetab määratud 3,125 Gbps andmeedastuskiirust ja maksimaalset kaugust. Ühendage vajadusel RS-232 seadmed või IR-saatjad/vastuvõtjad mõlemas otsas, kui on vaja kaugjuhtimist või jadasidet. Toite mõlemad seadmed määratud 5,3 V toiteallikast ja kontrollige signaali terviklikkust ning kuva resolutsiooni lõpp-punktis.

Soovitused

Usaldusväärse töö tagamiseks kasutage fiiberoptikat ja pistikuid, mis on hinnatud vajaliku kauguse ja ribalaiuse jaoks, hoidke fiiberoptilised kaablid teravatest painetest ja mehaanilisest pingest vabad ning kontrollige RS-232 juhtmestikku ja IR paigutust paigalduse ajal. Testige seadistust täisresolutsioonil (1080p@60Hz), et kinnitada kaabli pikkuse ja pistiku kvaliteedi vastavust ootustele.
