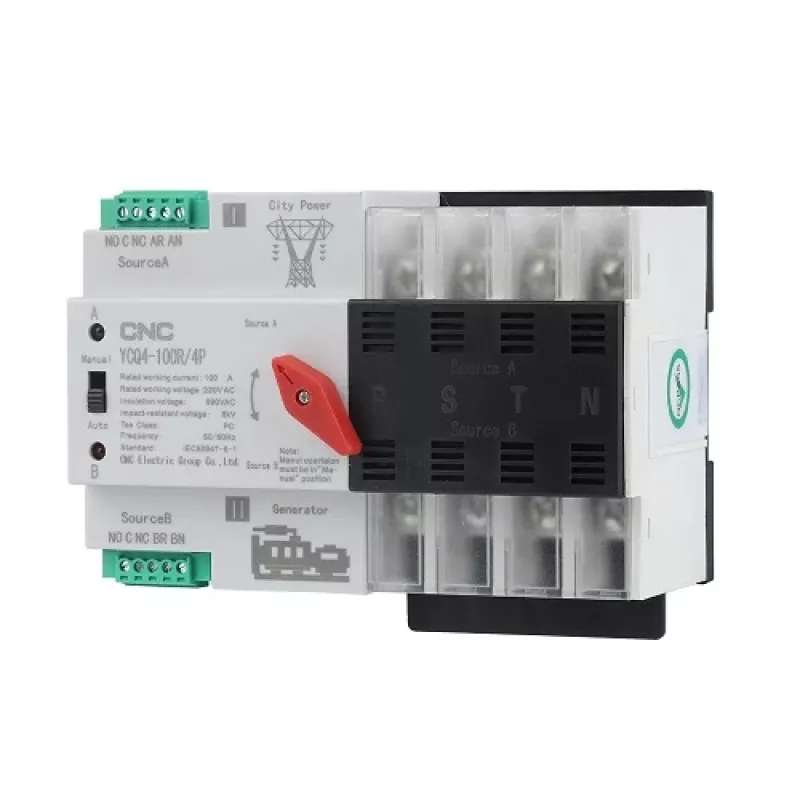

Automaatne ümberlüliti CNC NV822478 4-pooluseline 220 V 100 A

Automaatne ümberlüliti CNC NV822478 on 4-pooluseline seade, mis on ette nähtud vahelduvpingele 220 V ja voolule 100 A ning on mõeldud toite automaatseks ümberlülitamiseks kahe allika vahel. See tagab kiired ümberlülitusajad alla 50 ms, toetab käsitsi juhtimist ja vastab madalpingelülitus- ja juhtimisseadmete standardi IEC 60947-6-1 nõuetele. Kompaktne seade paigaldatakse DIN-liistule ja on ette nähtud olukordadeks, kus on vaja katkematut toidet, näiteks võrgu ja generaatori vahel ümberlülitamiseks elamu- või väikeäripaigaldistes.

Eelised

CNC NV822478 pakub kompaktseid mõõtmeid (100 x 142 x 76 mm), usaldusväärset automaatset ja käsitsi ümberlülitust ning lühikesi kontakti- ja tööümberlülitusaegu (<50 ms). Sellel on 4-pooluseline kontaktikorraldus, isolatsioonipinge kuni 690 V vahelduvpinget, nimipinge 400 V vahelduvpinget ja nimeline tingimuslik lühisvool 50 kA. Paigaldust lihtsustab DIN-liistule kinnitamine ning seade vastab asjakohastele madalpinge rakenduste IEC standarditele.

Sobib

• Automaatseks võrgu ja generaatori vahel ümberlülitamiseks kodudes
• Varutoitesüsteemid väikestele äripindadele
• Rakendustele, mis nõuavad katkematut toidet või kiiret allika ümberlülitust

Peamised tehnilised andmed

• Mudel: CNC NV822478
• Poolused: 4
• Pea pinge (juhtimine): 220 V vahelduvpinge
• Nimivool: 100 A
• Sagedus: 50/60 Hz
• Isolatsiooni nimipinge (Ui): 690 V vahelduvpinge
• Talitluse nimipinge (Ue): 400 V vahelduvpinge
• Nimeline tingimuslik lühisvool: 50 kA
• Lühiskaitse (sulavkaitse): RT16-00-63A
• Nimeline impulss-taluvuspinge: 8 kV
• Kontakti ümberlülitusaeg / Töö ümberlülitusaeg / Tagasi ümberlülitusaeg / Väljalülitusaeg: <50 ms
• Paigaldus: DIN-liistule kinnitamine
• Mõõtmed: 100 x 142 x 76 mm
• Mehaaniline eluiga: 5000 toimingut
• Elektriline eluiga: 2000 toimingut
• Kaal: 656 g
• Garantii: 24 kuud

Kuidas kasutada

Paigaldage automaatne ümberlüliti standardsele DIN-liistule sobiva nimiväärtusega jaotusklapi korpuses, ühendage kaks toiteallikat ja koormus vastavalt ühendusskeemile ning varustage juht-/peapingega (220 V vahelduvpinge) pea- ja abiahelad. Pärast õiget ühendamist ja kontrollimist lülitab seade vajaduse korral koormuse automaatselt allikate vahel ümber; testimiseks või hoolduseks on saadaval ka käsitsi juhtimine. Järgige kõiki kohalikke elektrieeskirju ja lülitage vooluahelad enne ühenduste tegemist pingetuks.

Soovitused

Kasutage sobivaid liigvoolukaitsmeid (sulavkaitsmeid või kaitselüliteid), mille mõõtmed vastavad lühiskaitse spetsifikatsioonile (RT16-00-63A) ja paigaldise juhtmete nimiväärtustele. Veenduge, et lühisvoolu taluvuse ja isolatsioonitasemed on paigaldisega ühilduvad. Planeerige regulaarseid ülevaatusi ja funktsionaalseid teste, et kinnitada ümberlülituse toimimist ja pikendada kasutusiga.
