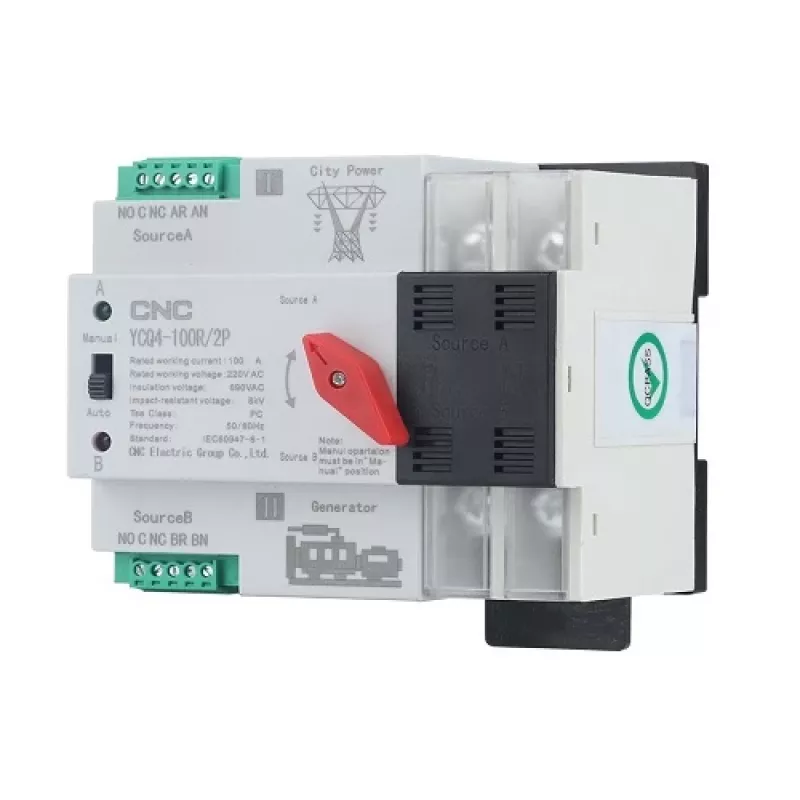

Automaatne ümberlüliti CNC NV822454 2-pooluseline 220V 100A

Automaatne ümberlüliti CNC NV822454 on 2-pooluseline lülitusseade, mis on ette nähtud vahelduvvoolule 220 V ja 100 A ning on mõeldud elektrikoormuse automaatseks ümberlülitamiseks kahe toiteallika vahel, et tagada katkematu varustus. See toetab nii automaatset kui ka käsitsijuhtimist, sobib paigaldamiseks standardsele DIN-liistule ning vastab madalpingeliste lülitus- ja juhtimisseadmete standardi IEC 60947-6-1 nõuetele.

Eelised

CNC NV822454 pakub kompaktseid mõõtmeid (108 x 96 x 76 mm), usaldusväärset lülitust ümberlülitusaegadega alla 50 ms ning nimilist tinglikku lühisvoolu 50 kA. See sisaldab abiahelat pingega vahelduvvool 220 V, sobib 50/60 Hz süsteemidele ning tagab mehaanilise eluea 5000 tsüklit ja elektrilise eluea 2000 tsüklit. Seade on kerge (560 g) ja lihtne paigaldada DIN-liistule.

Sobib

• Elamute varutoitesüsteemidele
• Väikestele ärihoonetele ja kontoritele
• Kriitilistele seadmetele, mis vajavad pidevat toidet
• Rakendustele, kus on vaja automaatset allika ümberlülitust

Peamised spetsifikatsioonid

• Mudel: CNC NV822454
• Tüüp: Automaatne ümberlüliti, 2-pooluseline
• Peapinge (juhtimine): vahelduvvool 220 V
• Nimitalitluspinge (Ue): vahelduvvool 400 V
• Nimivool: 100 A
• Sagedus: 50/60 Hz
• Isolatsioonipinge (Ui): vahelduvvool 690 V
• Nimitinglik lühisvool: 50 kA
• SCPD (sulavkaitse): RT16-00-63A
• Nimilippe taluvuspinge: 8 kV
• Kontakti/töö/tagasipöördumise/väljalülitumise ümberlülitusaeg: <50 ms
• Paigaldus: DIN-liist
• Mõõtmed: 108 x 96 x 76 mm
• Mehaaniline eluiga: 5000 tsüklit; Elektriline eluiga: 2000 tsüklit
• Tootja osanumber (MPN): NV822454
• Bränd: CNC
• EAN: 6942034368500

Kasutamine

Paigaldage automaatne ümberlüliti standardsele DIN-liistule sobivasse korpusesse ning ühendage kaks toiteallikat ja koormus vastavalt tootja antud ühendusskeemile. Veenduge, et juhtimispinge (peapinge) toide on vahelduvvool 220 V korrektseks automaatseks tööks. Pärast ühendamist kontrollige sulavkaitsmete nimiväärtused (RT16-00-63A) ja viige läbi kasutuselevõtukatsetused, et kinnitada õiget ümberlülitus- ja tagasipöördumistoimingut nii automaat- kui ka käsirežiimis.

Soovitused

Paigaldage seade kuiva, ventileeritavasse elektrikilpi ja veenduge, et kõik ühendused tehakse kvalifitseeritud personali poolt. Kasutage nõuetekohast lühiskaitsekaitset ja järgige nimipiire (100 A, 50 kA tinglik lühisvool). Kontrollige regulaarselt kulumist ja testige ümberlülitustoimingut töökindluse säilitamiseks.
