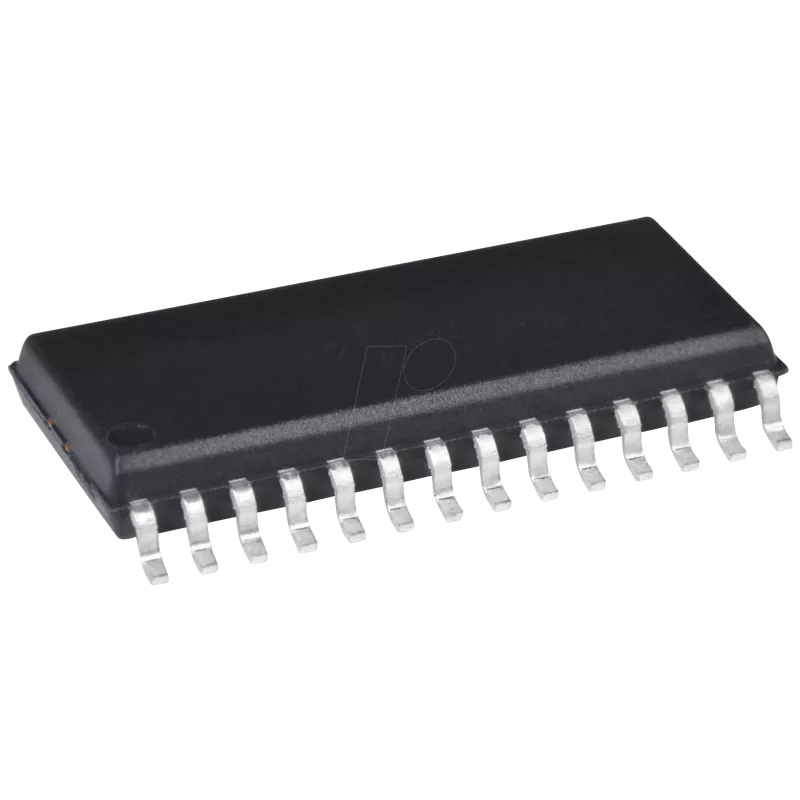

Analoog-digitaalmuundur ADC Texas Instruments ADS1241E SSOP-28 korpuses

Texas Instruments ADS1241E on täppisanaloog-digitaalmuundur SSOP-28 korpuses, mis on mõeldud täpseks andmehõiveks mõõtmis- ja tajurakendustes. See muundab madala tasemega analoogsignaalid digitaalandmeteks, mis sobivad mikrokontrolleritele, andmelogeritele ja manussüsteemidele. Seade toetab täppissisendi tingimisseadet ja stabiilset muundamist, et saavutada usaldusväärseid ADC tulemusi.

Eelised

ADS1241E pakub suurt täpsust ja stabiilset muundamiskäitumist kompaktses SSOP-28 vormiteguris, võimaldades integreerimist ruumipiiranguga disainidesse. Selle disain keskendub madala müratasemega jõudlusele ja täpsele mõõtmisvõimele, aidates vähendada ulatusliku välise tingimisseadme vajadust. Integreeritud funktsioonid lihtsustavad liidest mikrokontrollerite ja andmehõivesüsteemidega, säilitades samal ajal ühtlase muundamiskvaliteedi erinevates tajustsenaariumites.

Sobib

• Temperatuuri, rõhu, deformatsiooni ja analoogmuundurite sensori liidesed
• Instrumentatsiooni- ja laborimõõteseadmed
• Manusmõõtesüsteemid ja andmelogerid
• Tööstuslikud seire- ja juhtimisrakendused, mis nõuavad täpset analoog-digitaalmuundamist

Peamised spetsifikatsioonid

• Korpuse tüüp: SSOP-28, sobib kompaktsetele PCB-paigutustele
• Funktsioon: täppisanaloog-digitaalmuundamine mõõtmiseks ja tajumiseks
• Liides: digitaalne väljund, ühildub mikrokontrollerite ja andmehõivesüsteemidega
• Toimivuse fookus: madala müratasemega töö ja stabiilne muundamine täpsete näitude jaoks
• Rakendusvaldkond: sensori signaalitöötlus, instrumendid ja manustatud andmehõive

Kasutamine

Integreerige ADS1241E PCB-sse, järgides SSOP-28 jalajälje juhiseid ning soovitatud maandus- ja lahtisidumistavasid müra minimeerimiseks. Ühendage analoogsisendid muunduri sisendviikudesse sobiva sisendtingimusseade (filtrid, võimendid või kaitsekomponendid) kaudu vastavalt anduri ja rakenduse vajadustele. Kasutage seadme digitaalväljundi liine liideseks mikrokontrolleri või andmelogeriga, järgides tootja ajastus- ja side soovitusi. Kontrollige muundamistulemusi kalibreerimise ja testmõõtmiste abil kavandatud töökeskkonnas.

Soovitused

Tagage korralik PCB paigutus lühikeste analoogjälgede, kindla maatasandi ja lokaalsete lahtisiduskondensaatoritega, et saavutada optimaalne müratoimivus. Sobitage sisendtingimusseade eeldatavate sensori signaalitasemetega ja viige läbi süsteemitaseme kalibreerimine mõõtetäpsuse säilitamiseks.
