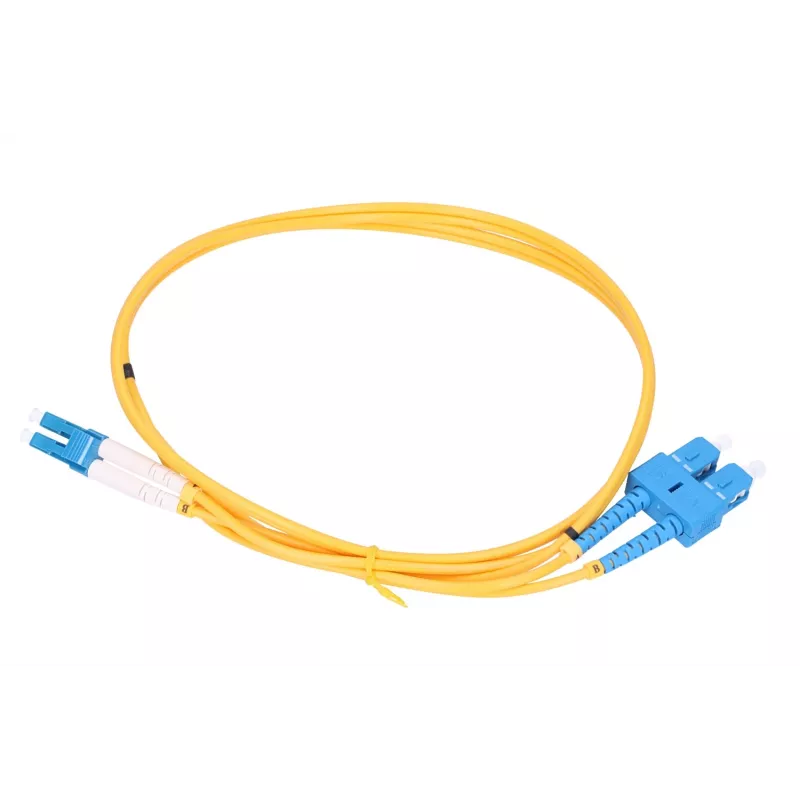

Fiiberoptiline patch-kaabel Extralink EX.3630, 0,5 m, G.657.A1, SC-LC, FTTH, dupleks, kollane

Extralink EX.3630 on 0,5 m pikkune ühemoodiline FTTH patch-kaabel, mis kasutab ITU-T G.657.A1 kiudu vähendatud paindetundlikkuse tagamiseks. Kaabel on dupleksne ja otsastatud SC-pistikuga ühes otsas ja LC-pistikuga teises otsas, pakkudes kompaktset SC-LC-ühendust, mis sobib lühikeste vahemaade ühendusteks ja seadmete ühendamiseks. Mõeldud juurdepääsuvõrkudele, ONT- ja OLT-ühendustele ning sisemistele riiuli- või kapipatšimistele, toetab see patch-juhe usaldusväärset ühemoodilist optilist edastust, kui on vaja väikest paindekadu ja ruumitõhusaid otsastusi.

Eelised

G.657.A1 kiud vähendab tundlikkust tihedate painete suhtes, võimaldades paigaldamist kitsastesse kohtadesse ja teravate servade ümber ilma olulise signaalikaota. Dupleksne konfiguratsioon võimaldab täisdupleksedastust ühe kaablijooksu kaudu. SC- ja LC-pistikute kombinatsioon pakub ühilduvust paljude optiliste seadmetega, samas kui lühike 0,5 m pikkus aitab hallata patšimist jaotuspaneelide ja serveririiulite sees. Kaabli kollane ümbris tuvastab selle ühemoodilisena, lihtsustades kaablihaldust.

Sobib kasutamiseks

• FTTH-abonentühendused OLT ja ONT/ONU vahel
• Lühikese vahemaa patšimine telekommunikatsiooniriiulites ja jaotuspaneelides
• Seadmete liidestamine SC- ja LC-portidega juurdepääsuvõrkudes
• Laboratoorsed seadistused ja testpingid, mis vajavad lühikesi dupleksseid ühemoodilisi linke

Peamised tehnilised andmed

• Kiu tüüp: ühemoodiline G.657.A1 (madala paindekaoga)
• Pikkus: 0,5 m
• Konfiguratsioon: dupleks

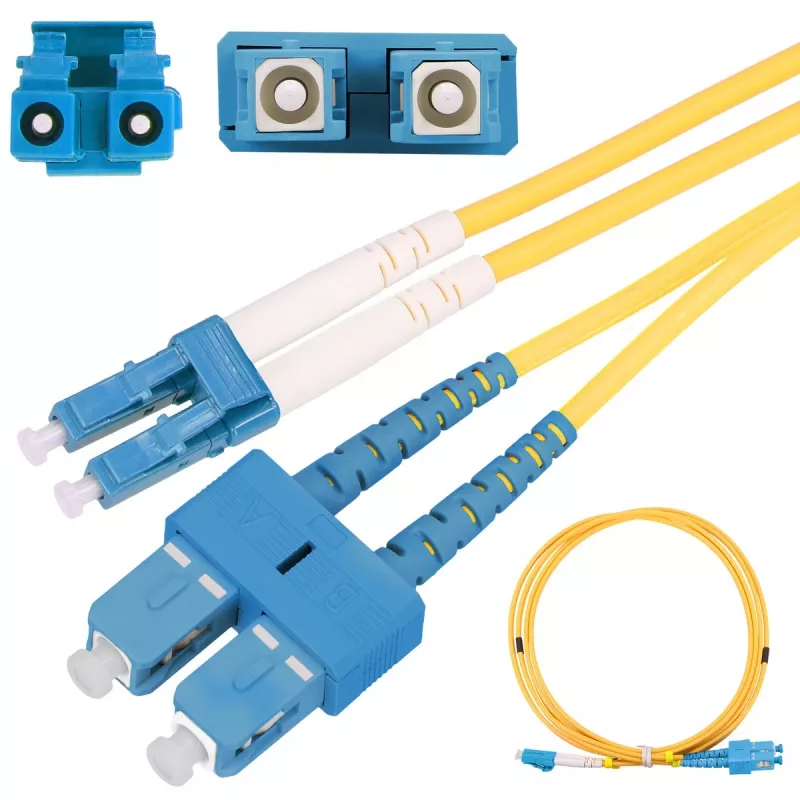

• Pistikud: SC (üks ots) ja LC (teine ots)
• Kaabli läbimõõt: umbes 3,0 mm
• Ümbrise värv: kollane (ühemoodiline)

Kuidas kasutada

Tuvastage oma seadmete SC- ja LC-pordid ning joondage pistikud vastavate pesadega. Sisestage SC-pistik ettevaatlikult, kuni see lukustub, ja sisestage LC-pistik, kuni see klõpsatab kohale. Juhtige kaablit, et vältida liigset tõmbekoormust või teravaid paindeid, mis ületavad kiu minimaalset painderaadiust, isegi kui G.657.A1 pakub paremat paindetaluvust. Dupleksühenduste puhul jälgige saatja/vastuvõtja paari orientatsiooni, et tagada korrektne täisduplekstöö.

Soovitused

Paigaldamisel vältige kaabli tõmbamist pistikutest ja kinnitage kaabel patšpaneelide või seadmete lähedal sobivate sidumispunktide abil. Kasutage tolmukorke, kui pistikud ei ole kasutusel. Püsipaigaldiste korral järgige G.657.A1 kiududele soovitatud painderaadiuseid ja vältige korduvat painutamist pistikuotste juures, et säilitada pikaajaline optiline jõudlus.
