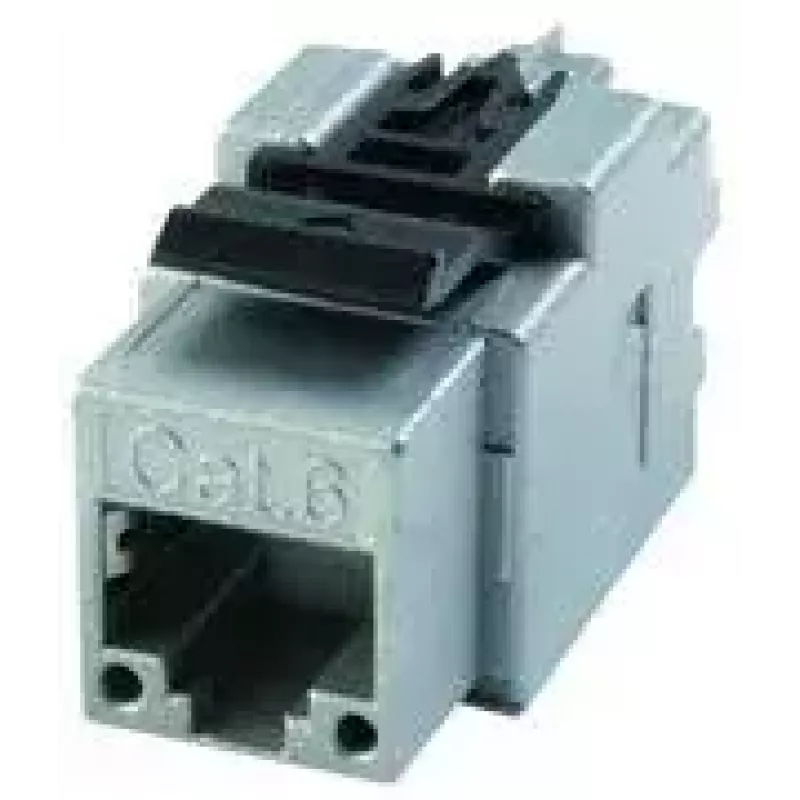

AMJ-moodul K Cat.6+ Telegärtner J00029K0036 valge

Telegärtneri AMJ-moodul K Cat.6+ (MPN J00029K0036, EAN 4018359318413) on täielikult varjestatud metallist RJ45-moodul, mis on mõeldud 6. kategooria jõudluseks struktureeritud kaabelduses. Täielikult automatiseeritud tootmisliinil koos protsessisisese kvaliteedikontrolliga valmistatud moodul ja sobiv ühenduspesa tagavad sertifitseeritud ülekandeomadused ning sobivad standardsetesse paigaldusavadesse ja 19" puitpaneelidesse. IDC-klemmliide võtab usaldusväärselt vastu täisjuhtmed AWG24/1 kuni AWG22/1 ja keerutatud kaablid AWG26/7 kuni AWG24/7; moodul sobib ka konsolideerimispunktide loomiseks AWG24/7, AWG26/7 ja AWG27/7 ühendusjuhtmetega.

Eelised

Täielikult varjestatud metallkonstruktsioon tagab usaldusväärse andmeedastuse ja EMÜ-kaitse, säilitades samal ajal 6. kategooria ülekandeomadused. Automatiseeritud tootmine koos protsessisisese kontrolliga tagab ühtlase kvaliteedi ja korratavad elektrilised omadused; toode on sertifitseeritud nii RJ45- kui ka IDC-poolse eemaldatud võrdluspistikuga. Kompaktsed mõõtmed (19,3 x 14,7 mm) võimaldavad ühilduda paljude keskpaneelide ja 19" puitpaneelilahendustega. IDC-kontaktid mahutavad laia valikut juhtmetüüpe, võimaldades paindlikke paigaldusviise.

Sobib

• Struktureeritud kaabelduseks kontorites ja andmekeskustes, kus kasutatakse 6. kategooria komponente
• Konsolideerimispunktideks, kus AWG24/7, AWG26/7 või AWG27/7 ühendusjuhtmed ühendatakse IDC-klemmliidestega
• Integreerimiseks keskpaneelidesse ja 19" puitpaneelidesse
• Keskkondadesse, kus on vaja varjestatud RJ45-mooduleid parema EMÜ-toimivuse tagamiseks

Peamised spetsifikatsioonid

• Toode: AMJ-moodul K Cat.6+
• Bränd / MPN / EAN: Telegärtner / J00029K0036 / 4018359318413
• Pistiku tüüp: täielikult varjestatud RJ45-moodul (metall)
• Kategooria: Cat.6 (vastab 6. kategooria spetsifikatsioonile vastavalt ISO/IEC 60603-7-5)
• Mõõtmed: 19,3 x 14,7 mm
• IDC-klemmliide: täisjuhe AWG24/1 kuni AWG22/1; keerutatud AWG26/7 kuni AWG24/7
• Ülekande sertifikaat: eemaldatud võrdluspistik nii RJ45- kui ka IDC-poolsel küljel

Kasutamine

Ühendage horisontaalkaabel IDC-klemmliitega, järgides värvikoodi ja tootja paigaldusjuhiseid. Kinnitage AMJ-moodul vastavasse terminalipesasse (TO) või sisestage see ühilduvatesse 19" puitpaneelidesse või keskpaneeli avadesse. Kasutamisel konsolideerimispunktides ühendage sobivad keerutatud ühendusjuhtmed (AWG24/7, AWG26/7, AWG27/7) RJ45-poolsesse külge. Tagage nõuetekohane varjestuse pidevus, maandades paneeli või šassii vastavalt kohapealsetele tavadele.

Soovitused

Paigaldage ja ühendage moodul vastavalt Telegärtneri paigaldusjuhistele ning järgige asjakohaseid standardeid (nt ISO/IEC 24702 tööstusvõrkude jaoks), et säilitada jõudlus ja keskkonnakaitse. Vaadake Telegärtneri veebisaidilt sertifikaate, üksikasjalikke paigaldusjuhiseid ja ühilduvate lülitiprogrammide kokkuvõtteid.
