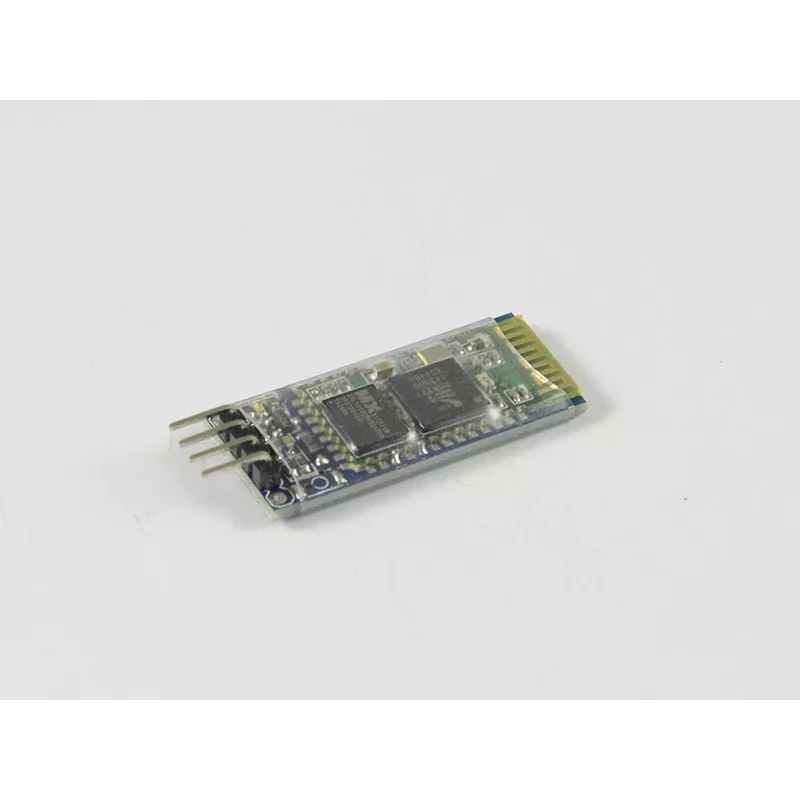

ALLNET 4duino traadita side moodul HC-06 Bluetooth Slave Only (ALL-B-59B37)

Traadita ühenduvuse lisamine Arduino või Raspberry Pi projektidele võib olla keeruline ilma õige riistvarata. ALLNET 4duino traadita side moodul HC-06 lahendab selle, pakkudes lihtsat Bluetooth slave-ühendust jadaliidese jaoks, võimaldades teie mikrokontrolleril suhelda nutitelefonide, tahvelarvutite või muude Bluetooth master-seadmetega.

Kellele see mõeldud on

Makers'itele, hobiarendajatele ja arendajatele, kes vajavad odavat ja hõlpsasti kasutatavat Bluetooth-moodulit lühikese levialaga traadita projektide jaoks. See on ideaalne kaugjuhtimiseks, andmete logimiseks või traadita andurite rakendusteks, kus piisab ainult slave-ühendusest.

Peamised omadused

• Bluetooth 2.0 + EDR, töötab ainult slave-režiimis
• UART jadaliides otseseks ühendamiseks mikrokontrolleritega
• Lai tööpinge vahemik: 3,6 V kuni 6 V DC
• Integreeritud PCB-antenn, leviala kuni 10 meetrit
• Seadistatav AT-käskude abil (vaikimisi andmeedastuskiirus 9600, PIN 1234)
• LED-indikaator ühenduse oleku näitamiseks

Tehnilised andmed

• Bluetoothi versioon: 2.0 + EDR
• Töörežiim: ainult slave
• Sideliides: UART (jada)
• Tööpinge: 3,6 V - 6 V DC
• Loogikatase: 3,3 V TTL (5 V taluv RX kontakt)
• Vaikimisi andmeedastuskiirus: 9600 bps
• Vaikimisi sidumise PIN: 1234
• Traadita side leviala: kuni 10 meetrit (klass 2)
• Sagedusriba: 2,4 GHz ISM riba
• Antenni tüüp: integreeritud PCB-antenn
• Kiibistik: CSR BC417143
• Voolutarve (töötamine): ~30-50 mA
• Voolutarve (ooterežiim): ~8 mA
• AT-käskude tugi: jah
• LED-indikaator: jah
• Ühilduvus: Arduino, Raspberry Pi, mikrokontrollerid
• Töötemperatuur: -20°C kuni +85°C

Nõuanded

Ühendamisel 5 V süsteemiga nagu Arduino Uno, on mooduli RX kontakt 5 V taluv, kuid TX kontakt väljastab 3,3 V loogikat. Kasutage taseme muundurit, kui teie master-seade nõuab 5 V loogikatasemeid. Moodul on ainult slave-režiimis, seega ei saa see ise ühendusi teiste Bluetooth-seadmetega algatada.
