FTDI kontroller ALLNET MSC-06656

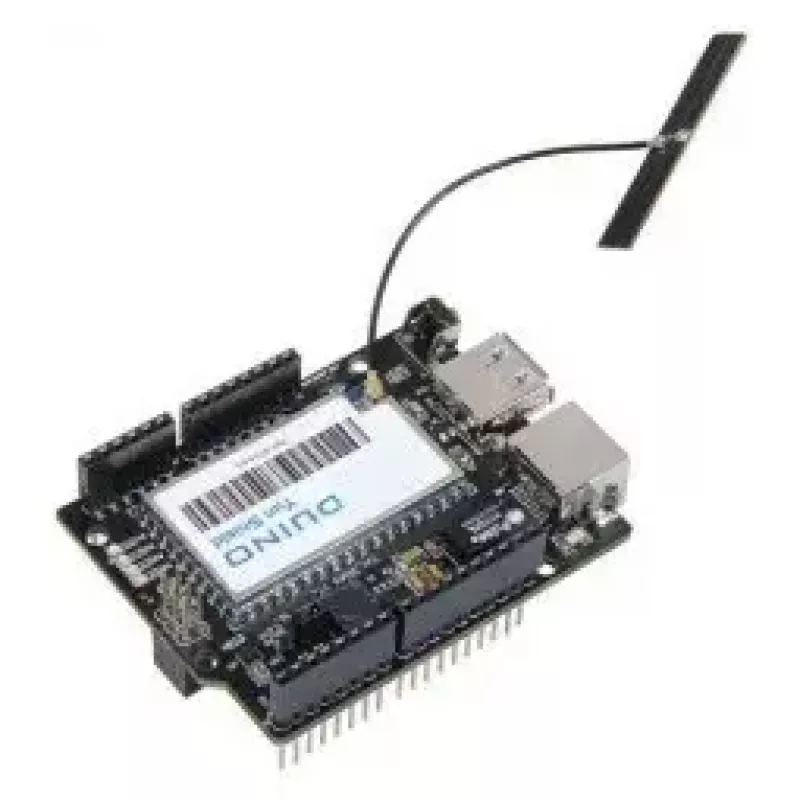

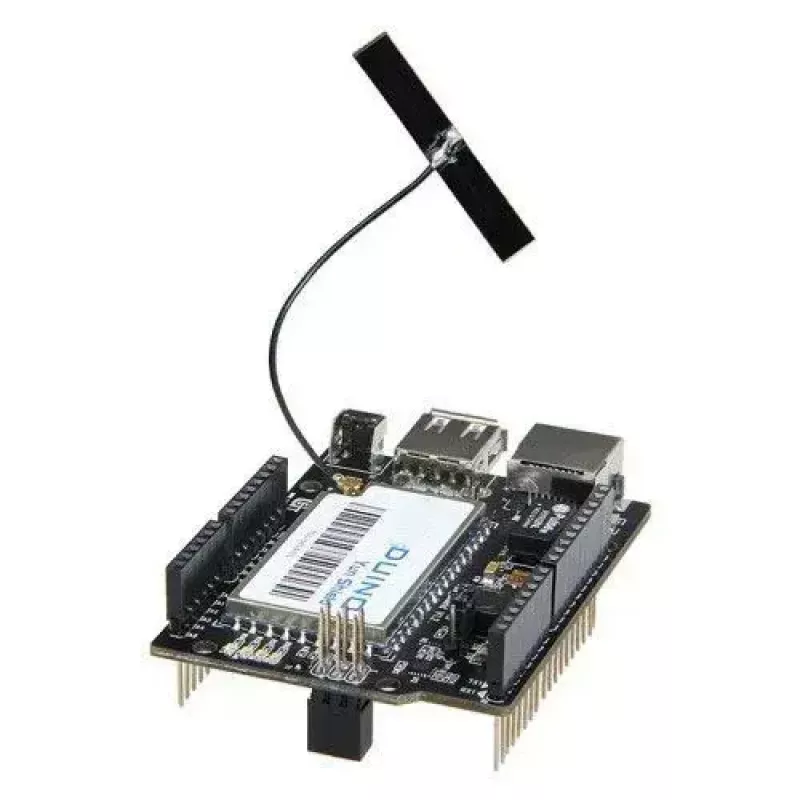

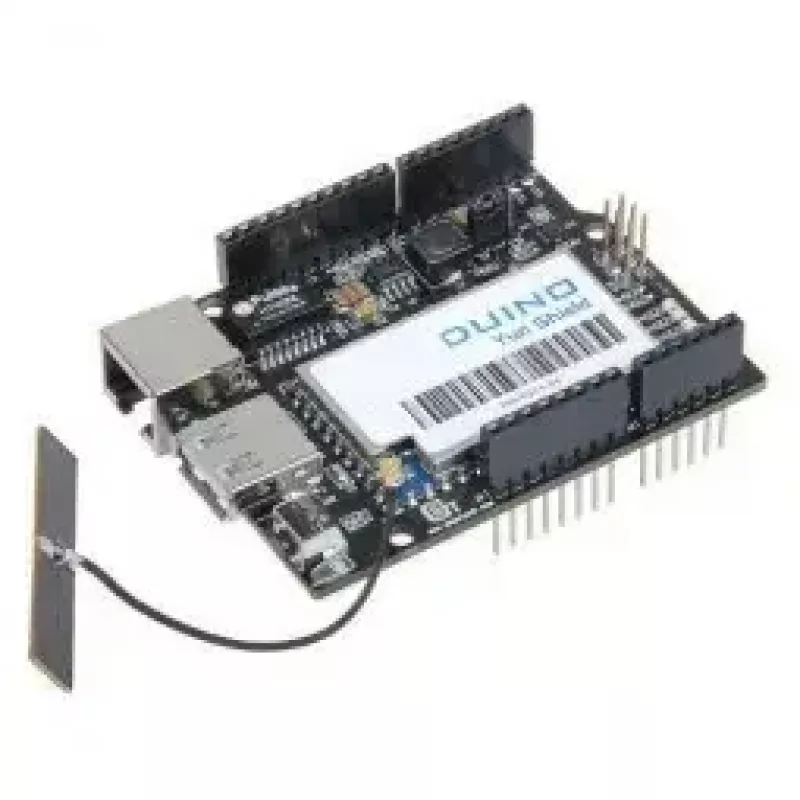

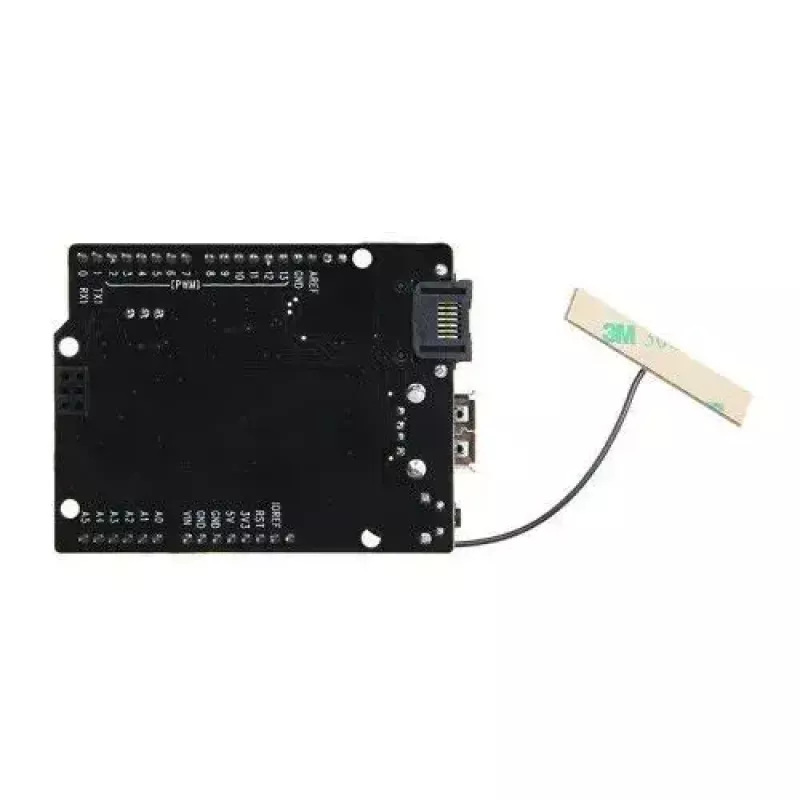

ALLNET 4duino_Yun_Shield on Yun-iga ühilduv kaitse, mis toob OpenWrt-põhise võrgunduse ja lisasalvestusruumi Arduino plaatidele. See käivitab avatud lähtekoodiga OpenWrt süsteemi (sama distributsioon, mida kasutab Arduino Yun) ja ühildub Arduino IDE versiooniga 1.5.4 ja uuematega. Kaitse pakub LAN-i, Wi‑Fi ja 3G pulga tuge, lisaks USB-mälupulga salvestusruumi, võimaldades Arduino projektidel pääseda juurde võrguteenustele ja laiendatud salvestusruumile, töötades koos plaatidega nagu Uno, Duemilanove, Leonardo ja Mega.

Eelised

Yun Shield integreerib väikese energiatarbega Linuxi keskkonna Arduino ühilduvusega, pakkudes mitmeid internetiühenduse võimalusi, tarkvaraga uuendatavat püsivara ja haldamist veebiliidese või SSH kaudu. Väline antenn parandab traadita ühenduse stabiilsust ja kaitset saab toita Arduino VIN kontaktidelt, et varustada mooduli tippvoolu ilma sisemist 5 V regulaatorit koormamata.

Sobib

• Arduino projektid, mis vajavad internetiühendust (LAN, Wi‑Fi või 3G)
• Rakendused, mis vajavad täiendavat eemaldatavat salvestusruumi USB-mälupulga kaudu
• Arendus ja prototüüpimine plaatidega Uno, Leonardo, Duemilanove, Diecimila ja Mega

Peamised tehnilised andmed

• Süsteem: OpenWrt (avatud lähtekoodiga Linux)
• Arduino IDE ühilduvus: v1.5.4 ja uuemad
• Võrguliidesed: LAN-port, Wi‑Fi, 3G pulga tugi
• Salvestusruum: USB-mälupulga tugi projekti salvestamiseks
• Toide: vajab kuni 200 mA täiskoormusel; toide Arduino VIN kontaktide kaudu
• Antenn: väline antenn parema traadita stabiilsuse tagamiseks

Kasutamine

Paigaldage 4duino_Yun_Shield Arduino plaadi päistele (Uno, Mega jne), ühendage toide Arduino VIN kontakti, et moodul saaks piisava voolu, seejärel konfigureerige võrgusätted veebiliidese või SSH kaudu. Kasutage Arduino IDE-d (v1.5.4 või uuem), et laadida sketše Arduino plaadile; hallata Linuxi poolt ja teostada tarkvarauuendusi võrgu kaudu vastavalt vajadusele.

Soovitused

Stabiilse traadita ühenduse tagamiseks asetage väline antenn eemale suurtest metallobjektidest ja veenduge, et Arduino VIN toide suudab pakkuda mooduli tippvoolu (~200 mA). Kasutage usaldusväärset USB-mälupulka, mis on vormindatud platvormideüleseks kasutamiseks, kui ühendate välist salvestusruumi.
