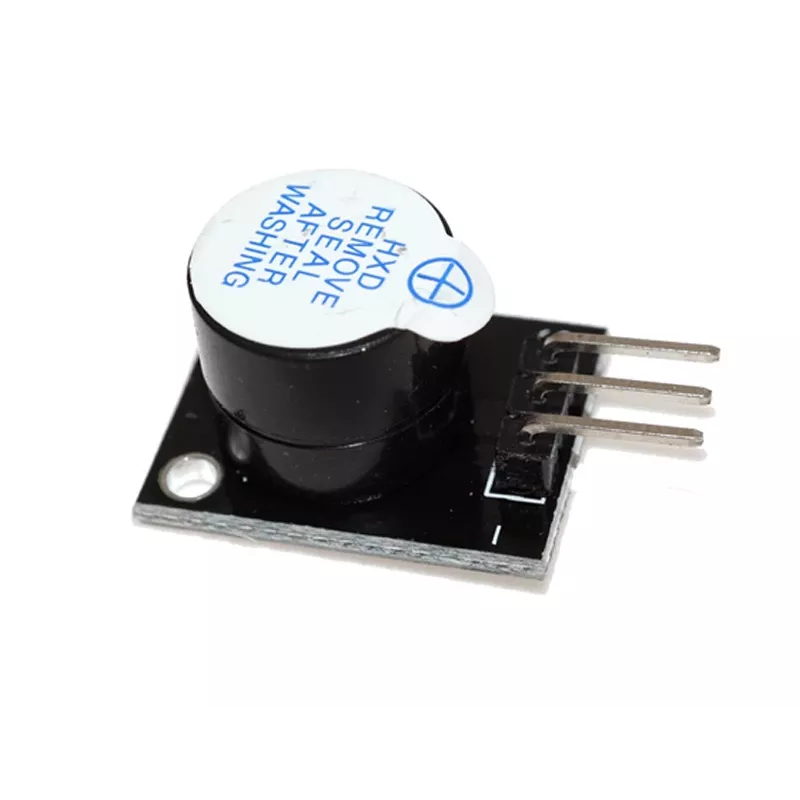

ALLNET 4duino Active Buzzer Module (ALL_OY_3153)

ALLNET 4duino Active Buzzer Module (ALL_OY_3153) on kompaktne ja lihtsalt kasutatav helimoodul, mis on mõeldud mikrokontrolleri projektide jaoks. See tekitab fikseeritud 2,5 kHz pideva tooni, kui rakendatakse digitaalset kõrget signaali, muutes sideaalseks häirete, teadete ja kasutaja tagasiside jaoks Arduinos, Raspberry Pis, ESP32s ja teistes manussüsteemides.

Eelised

Aktiivsed helisummimoodulid vajavad heli tekitamiseks ainult alalispinget, lihtsustades juhtimist võrreldes passiivsete helisummidega, mis vajavad PWM-signaali. Sisseehitatud ostsillaator tagab ühtlase tooni ilma täiendava programmeerimiseta. Helirõhutase üle 85 dB 10 cm kaugusel tagab selged kuuldavad hoiatused ka mürarikkas keskkonnas. 3-kontaktiline liides (VCC, GND, Signal) võimaldab otsest ühendust digitaalsete I/O viikudega ning kompaktne 18,5 x 15 mm jalajälg sobib hästi nii leiva- kui ka trükkplaatidele.

Sobib kasutamiseks

• Arduino ja ühilduvad arendusplaadid
• Raspberry Pi GPIO projektid
• ESP32 ja ESP8266 IoT seadmed
• STM32 ja teised mikrokontrolleri platvormid
• Häiresüsteemid, taimerid ja olekuindikaatorid
• Hariduslikud elektroonikakomplektid

Peamised tehnilised andmed

• Helisummi tüüp: Aktiivne (sisseehitatud ostsillaator)
• Tööpinge: 3,3V - 5V DC
• Töövool: < 30 mA
• Väljundsagedus: Umbes 2,5 kHz (fikseeritud)
• Helirõhutase: > 85 dB 10 cm kaugusel
• Juhtimisliides: Digitaalne I/O (kõrge = sees, madal = väljas)
• Viikude arv: 3 (VCC, GND, Signal)
• Mooduli mõõtmed: 18,5 mm x 15 mm
• Töötemperatuur: -20°C kuni +70°C
• Paigaldus: Läbivad viigud leiva- või trükkplaadile
• Mooduli tähis: OY-3153

Soovitused

Parimate tulemuste saavutamiseks ühendage Signaali viik oma mikrokontrolleri digitaalse väljundviiguga. Kasutage voolu piiravat takistit, kui teie konkreetne plaat seda nõuab (tavaliselt pole 3,3V/5V loogika puhul vaja). See moodul ei sobi muutuva tooni genereerimiseks; meloodiate jaoks kaaluge passiivset helisummi.
