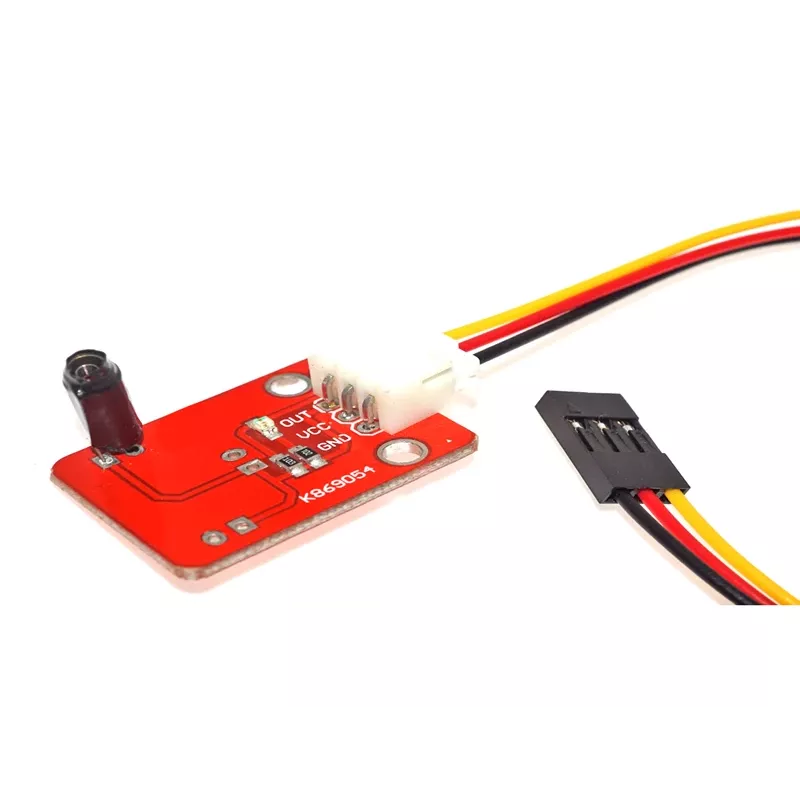

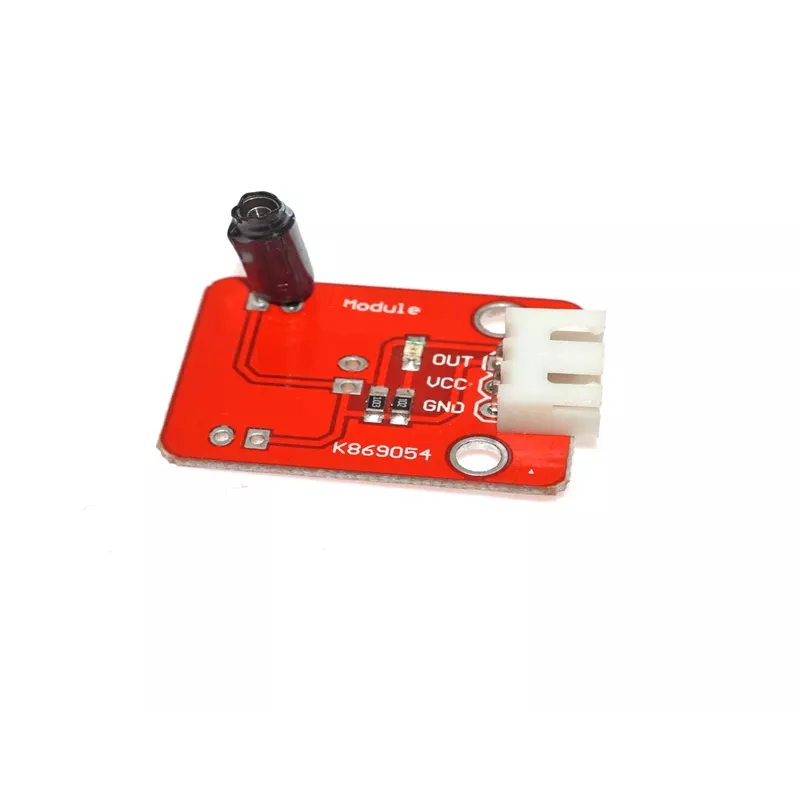

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1)

ALLNET 4duino Vibration Sensor Module (ALL_OY_3222-1) on kompaktne ja töökindel digitaalne vibratsioonituvastusmoodul, mis on loodud Arduino, Raspberry Pi ja teiste mikrokontrolleri projektide jaoks. See põhineb SW-420 vibratsioonianduril ja LM393 komparaatoril, pakkudes vibratsiooni tuvastamisel puhast digitaalset väljundsignaali, mistõttu sobib see ideaalselt häiresüsteemide, liikumistuvastuse ja löögiandurite rakendusteks.

Eelised

Lihtne integreerida mis tahes 3,3 V või 5 V mikrokontrolleriga tänu digitaalsele TTL-väljundile. Sisseehitatud potentsiomeeter võimaldab reguleerida tundlikkuse läve vastavalt teie konkreetsele rakendusele. Madal energiatarve ja kiire reageerimisaeg tagavad usaldusväärse jõudluse akutoitel või reaalajas süsteemides.

Sobib kasutamiseks

• Vibratsiooni ja löögi tuvastamine turvasüsteemides
• Liikumisega aktiveeritav valgustus või häired
• Löögiandurid robootikas ja automaatikas
• Hariduslikud projektid Arduino või Raspberry Pi abil

Peamised tehnilised andmed

• Andurikiip: SW-420
• Komparaatori kiip: LM393
• Tööpinge: 3,3 V - 5 V DC
• Väljundtüüp: digitaalne (DO), aktiivne madal vibratsiooni korral
• Tundlikkuse reguleerimine: jah, potentsiomeetri abil
• Indikaator-LEDid: toide ja digitaalväljund
• Liidese viigud: VCC, GND, DO
• Ooterežiimi vool: ~5 mA
• Aktiivne vool: ~15 mA
• Kinnitusava: 1x M3
• Mooduli mõõtmed: 32 mm x 14 mm
• Töötemperatuur: -10 °C kuni +50 °C

Soovitused

Parimate tulemuste saavutamiseks kinnitage moodul kindlalt M3 ava abil ja reguleerige tundlikkuse potentsiomeetrit, testides konkreetse vibratsiooniallikaga. Kasutage DO-viigul ülestõmbetakistit, kui teie mikrokontroller seda nõuab.
