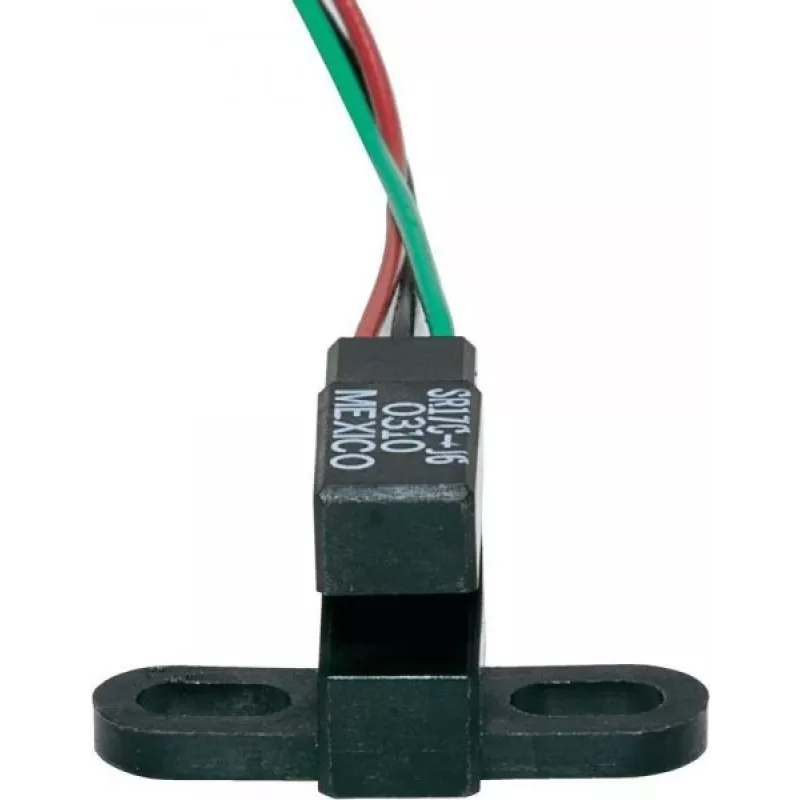

Halliandur Honeywell SR17C-J6, toide 3,8–30 V DC, avatud otsaga kaabel

Honeywell SR17C-J6 on Halli efektil põhinev andur, mis on loodud usaldusväärseks magnetvälja tuvastamiseks ja asendianduriks tööstus- ja originaalseadmete rakendustes. Seade aktsepteerib laia alalispinge toitevahemikku 3,8–30 V ja tarnitakse avatud otsaga kaabliga otse juhtsüsteemidesse ühendamiseks. Selle kompaktne vorm ja elektrilised omadused muudavad selle sobivaks paigaldamiseks masinatesse, kus on vaja kontaktita lülitust või magnetiliste sihtmärkide analoogdetektsiooni.

Eelised

Andur tagab stabiilse Halli efektil põhineva lülituse laia toitepinge vahemiku ulatuses, võimaldades paindlikku kasutamist tavaliste tööstuslike toiteallikatega. Avatud otsaga kaabel lihtsustab paigaldamist ja juhtmestamist ilma täiendava pistiku vajaduseta. Tahkiselemendina pakub see pikka kasutusiga ja vastupidavust mehaanilisele kulumisele võrreldes mehaaniliste lülititega. Kompaktne disain ja standardiseeritud tuvastuskäitumine aitavad kaasa prognoositavale jõudlusele asendi tuvastamise ülesannetes.

Sobib

• Masinate liikuvate osade asendi tuvastamiseks
• Lähedustuvastuseks automaatika- ja konveiersüsteemides
• Magnetlülitite asendamiseks juhtpaneelides
• Originaalseadmetesse integreerimiseks, kus on vaja otsekaabliühendust

Peamised tehnilised andmed

• Tööpinge: 3,8–30 V DC
• Anduri tüüp: Halli efekt (magnetvälja tuvastus)
• Kaabel: avatud otsaga kaabel otseühenduseks
• Väljund: mõeldud lülitus- või analoogdetektsiooniks (liidestamiseks tutvuge süsteeminõuetega)
• Paigaldus ja vormitegur: kompaktne anduri korpus, sobib paneel- või kronsteinpaigalduseks
• Tööpõhimõte: kontaktita tuvastus vähendatud mehaanilise kulumisega

Kasutamine

Paigaldage andur stabiilsesse asendisse, kus magnetiline sihtmärk läbib seadme tuvastusvahemikku, tagades õige orientatsiooni magneti polaarsuse suhtes vastavalt rakenduse nõuetele. Ühendage avatud otsaga kaabli juhtmed süsteemi toite- ja signaalisisenditega järgides seadme ühendusskeemi ja kontrolleri sisendispetsifikatsioone. Enne toite sisselülitamist veenduge, et toitepinge on vahemikus 3,8–30 V DC. Testige lülitus- või analoogreaktsiooni ettenähtud magnetilise sihtmärgiga ja reguleerige paigalduskaugust soovitud aktiveerimispunkti saavutamiseks.

Soovitused

Töökindlaks tööks vältige kokkupuudet tugevate hajuvate magnetväljade allikatega ja kinnitage kaabel, et vältida mehaanilist pinget anduri väljundil. Kasutage sobivat kaabli tihendamist või kaablikatet, kui paigalduskeskkond on avatud niiskusele, tolmule või õlidele. Ohutusega seotud ahelatesse integreerimisel järgige kehtivaid ohutusstandardeid ja lisage vajadusel liiasus.
