ACT 4K HDMI 1.4 pikenduskomplekt üle CAT6 UTP, IR toega, 40 meetrit

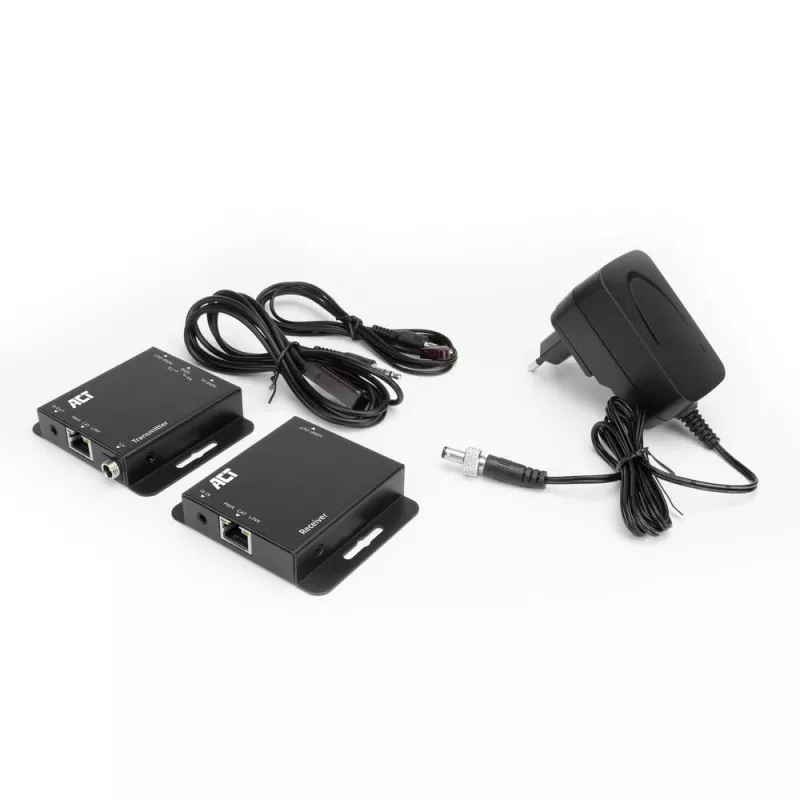

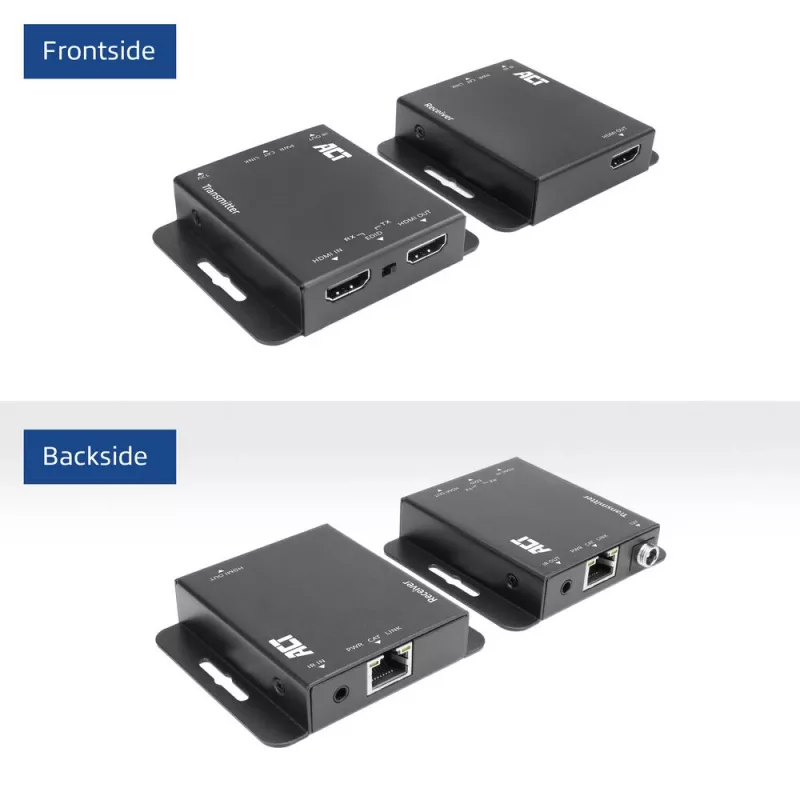

ACT AC7801 AV-saatja ja -vastuvõtja komplekt pikendab HDMI-signaale üle CAT6 UTP-kaabli kuni 40 meetri kaugusele, toetades resolutsioone kuni 4K@30Hz (4096 x 2160). Komplekt sisaldab saatjat koos kohaliku HDMI läbiva väljundiga ja vastuvõtjat, mis saab toite üle kaabli (PoC) saatjalt. Komplekt toetab EDID-kopeerimist, Chroma diskreetimist 4:4:4, infrapunasaatjat ja -vastuvõtjat kaugjuhtimiseks, kruvilukuga toitepistikut saatjal ja integreeritud kinnitusklambrit paigaldamiseks.

Eelised

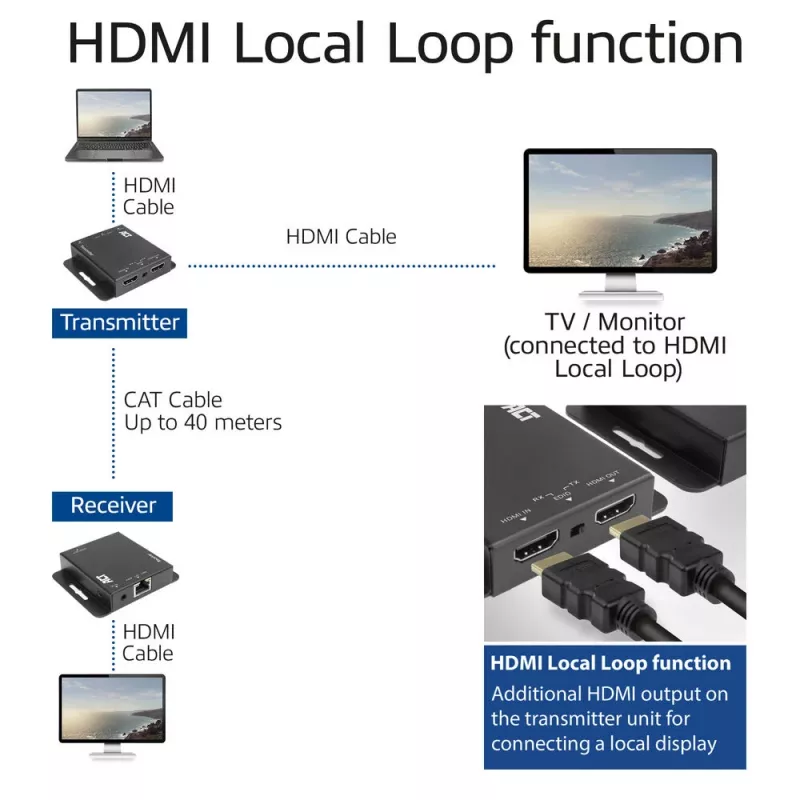

See HDMI 1.4 pikenduskomplekt võimaldab 4K@30Hz edastust üle CAT6 UTP kuni 40 m ja pakub pikemat 1080p@60Hz ulatust kuni 70 m. Toide üle kaabli (PoC) välistab vajaduse eraldi toiteallika järele vastuvõtjas. Kohalik HDMI-väljund saatjal võimaldab ühendada lähedalasuva ekraani. EDID-kopeerimine tagab õige resolutsiooni läbirääkimise allika ja kuva vahel ning kaasasolevad IR-tarvikud pakuvad allika seadme kaugjuhtimist. Saatja kruvilukuga toitepistik vähendab juhusliku lahtiühendamise ohtu.

Sobib

• HDMI-signaalide pikendamiseks meediapleieritest, digiboksidest või arvutitest kaugele kuvarile
• Väikestesse koosolekuruumidesse, klassiruumidesse ja digitaalsiltide paigaldustesse kuni 40 m kaugusele
• Seadistustesse, mis nõuavad allika seadme IR-juhtimist

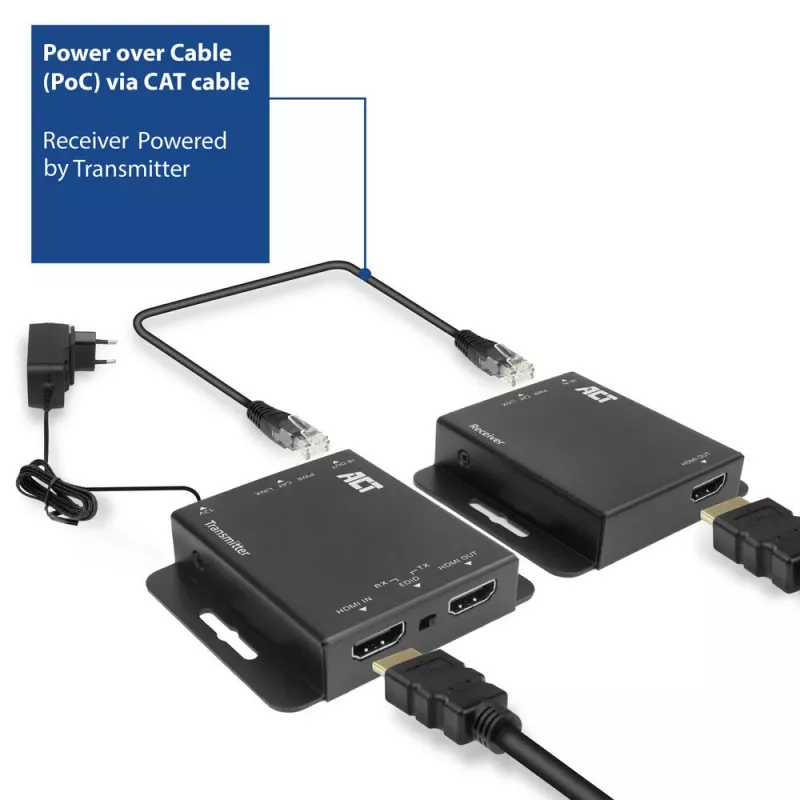

• Paigaldustesse, kus vastuvõtjat tuleks toita kaugelt PoC kaudu

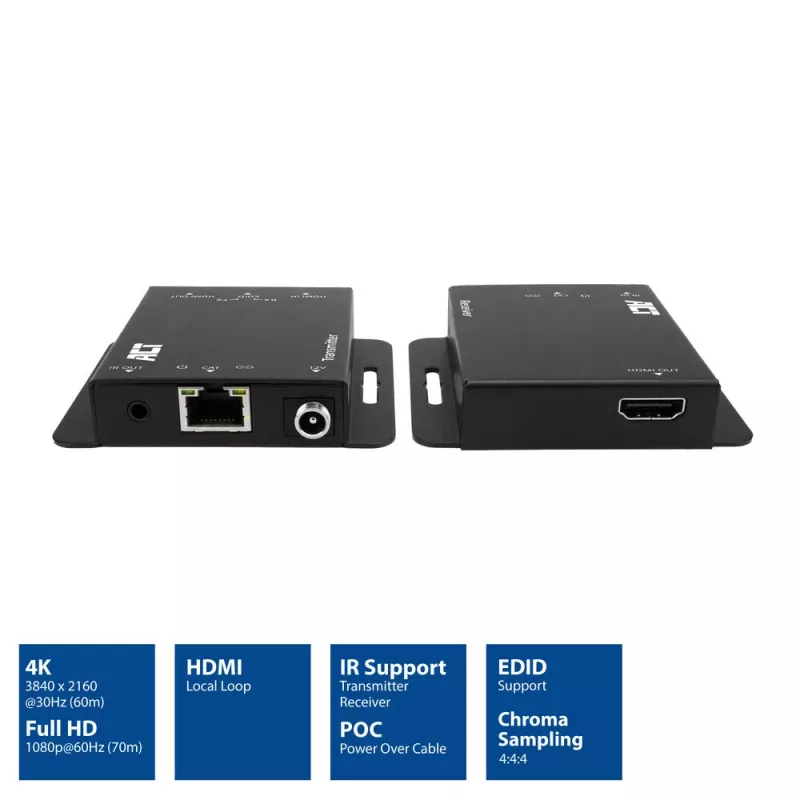

Peamised tehnilised andmed

• Mudel: ACT AC7801
• Standard: HDMI 1.4
• Maksimaalne eraldusvõime: 4K@30Hz (4096 x 2160)
• Maksimaalne ulatus: 40 m (4K@30Hz), kuni 70 m resolutsioonil 1080p@60Hz
• Kaabli tüüp: CAT6 UTP
• Toide: 12 V DC, 1 A (saatja); vastuvõtja toide PoC kaudu
• Omadused: EDID-kopeerimine, Chroma diskreetimine 4:4:4, IR-saatja/vastuvõtja, kohalik HDMI läbiv väljund
• Värv: must

Kasutamine

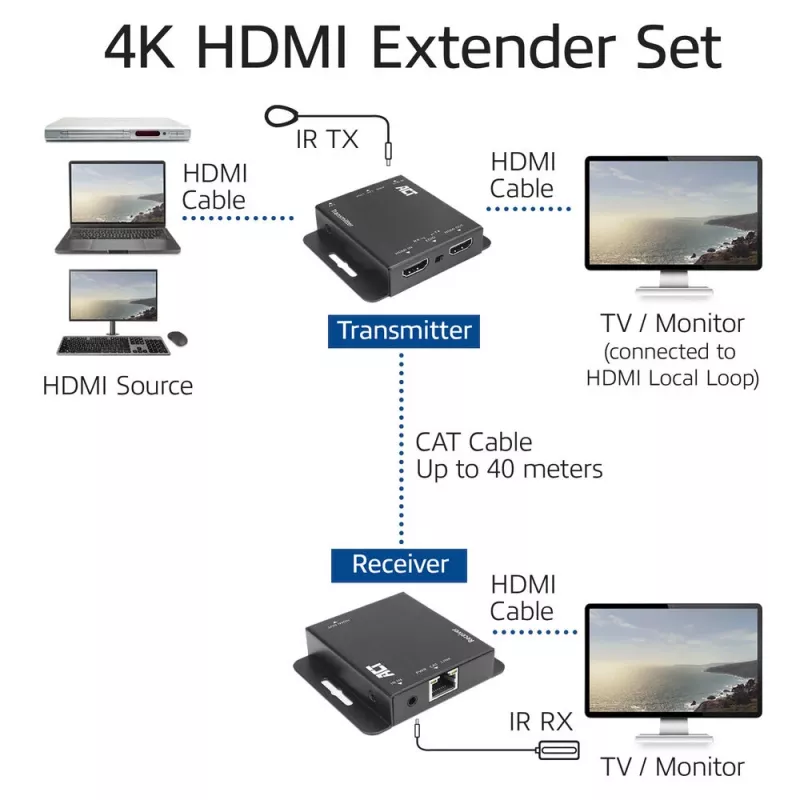

Ühendage HDMI-allikas (näiteks meediapleier või arvuti) saatja HDMI-sisendisse ja soovi korral ühendage kohalik monitor saatja HDMI läbivasse väljundisse. Paigaldage CAT6 UTP-kaabel saatja ja vastuvõtja üksuste vahele. Toite saatjat kaasasoleva 12 V DC adapteriga; vastuvõtja saab toite PoC kaudu CAT6-kaabli kaudu. Ühendage kuvar vastuvõtja HDMI-väljundisse ja kasutage vajadusel kaasasolevat IR-saatjat ja -vastuvõtjat allika seadme juhtimiseks. Kasutage EDID-kopeerimise funktsiooni, et tagada korrektne resolutsiooni läbirääkimine allika ja kuva vahel.

Soovitused

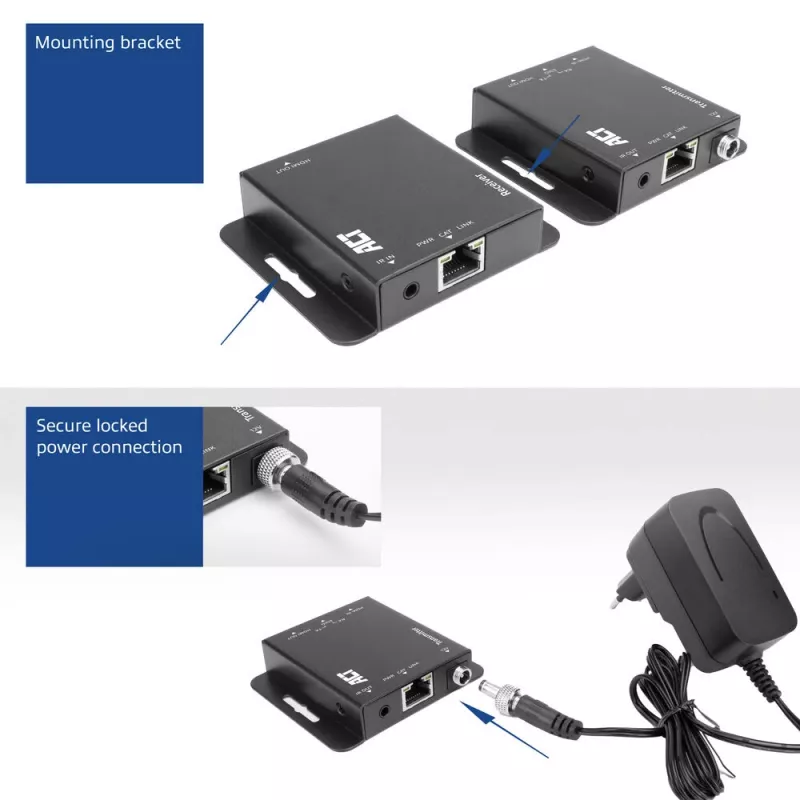

Usaldusväärse 4K@30Hz jõudluse tagamiseks kasutage kvaliteetset CAT6 UTP-kaablit ja vältige pikki kaablilõike koos halbade pistikutega; kinnitage saatja toitepistik kruvilukuga, et vältida juhuslikku lahtiühendamist. Mitme pikendaja aheldamisel kontrollige EDID-seadeid ja testige iga ühendust soovitud resolutsioonil.
